Буду строить дом по вашему проекту 89-70 в Нижнекамске (Татарстан). Встал перед выбором. В вашем проекте заложен керамический блок самарского завода Керакам Кайман30, у нас многие строят из местного 44-го блока завода в Куркачах. Помогите определиться с выбором.

Ответил:

Здравствуйте, Евгений.

Самый теплоэффективный керамический блок Керакам СуперТермо30.В рассматриваемом Вами проекте дома заложены самые теплоэффективные, среди производимых в России, керамические блоки Керакам Kaiman 30 (3-е поколение СуперТермо).

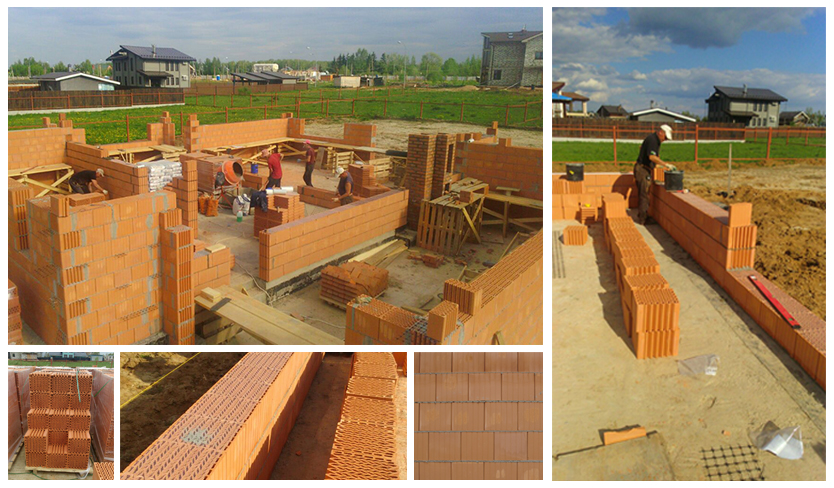

Линейка СуперТермо впервые была представлена в 2009 году с тех пор были возведены сотни тысяч квадратных метров жилья. Керакам Kaiman 30 успешно применяется при строительстве малоэтажного и многоэтажного жилья.

Использование керамических блоков Керакам Kaiman 30 позволяет строить дома отвечающие всем действующим строительным нормам с самой низкой стоимостью возведения одного м2 жилья.

Несмотря на то, что толщина стены в случае применения 44-го блока завода Wienerberger окажется на 14 см больше, итоговое термическое сопротивление конструкции внешней стены окажется выше, если внешние стены возводить из керамических блоков Керакам Kaiman 30. Ниже я привожу теплотехнический расчёт для двух рассматриваемых конструкций внешних стен.

Итоговые затраты окажутся ниже при использовании блоков Керакам Kaiman 30.

Ниже представлен сравнительный расчёт затрат, забегая вперёд сообщу, что использование более современного продукта - керамического блока Керакам Kaiman 30 позволяет снизить затраты на 463 410  рублей.

Кладка внешних стен из самого теплоэффективного керамического блока Керакам СуперТермо30.

Для начала определим требуемое термическое сопротивление для внешних стен жилых зданий для города Нижнекамск, а также создаваемое термическое сопротивление рассматриваемыми конструкциями.

Способность конструкции сохранять тепло определяется таким физическим параметром как термическое сопротивление конструкции (R, м2*С/Вт).

Определим градусо-сутки отопительного периода, °С ∙ сут/год, по формуле (СНиП "Тепловая защита зданий") для города Нижнекамск.

ГСОП = (tв - tот)zот

 где,
tв - расчетная температура внутреннего воздуха здания, °С, принимаемая при расчете ограждающих конструкций групп зданий указанных в таблице 3 (СНиП "Тепловая защита зданий"): по поз. 1 - по минимальным значениям оптимальной температуры соответствующих зданий по ГОСТ 30494 (в интервале 20 - 22 °С);
tот - средняя температура наружного воздуха, °С в холодный период, для г. Нижнекамск значение -5,2 °С;
zот - продолжительность, сут/год, отопительного периода, принимаемые по своду правил для периода со среднесуточной температурой наружного воздуха не более 8 °С, для города Нижнекамск значение 209 суток

ГСОП = (20- (-5,2))*209 = 5 266,80 °С*сут.

Значение требуемого термического сопротивления для внешних стен жилых зданий определим по формуле (СНиП "Тепловая защита зданий)

Rтр0=а*ГСОП+b

 где,
Rтр0 - требуемое термическое сопротивление;
а и b - коэффициенты, значения которых следует принимать по данным таблицы №3 СНиП "Тепловая защита зданий" для соответствующих групп зданий, для жилых зданий значение а следует принять равным 0,00035, значение b - 1,4

Rтр0=0,00035*5 266,8+1,4 = 3,243 м2*С/Вт

Kaiman 30 на 200.jpgФормула расчета условного термического сопротивления рассматриваемой конструкции:

R0= Σ δnn + 0,158

где,
Σ – символ суммирования слоёв для многослойных конструкций;
δ - толщина слоя в метрах;
λ - коэффициент теплопроводности материала слоя при условии эксплуатационной влажности;
n - номер слоя (для многослойных конструкций);
0,158 - поправочный коэффициент, который для упрощения можно принять как константу.

Формула для расчёта приведённого термического сопротивления.

Rr0= R0 х r

где,
r – коэффициент теплотехнической однородности конструкций, имеющих неоднородные участки (стыки, теплопроводные включения, притворы и т.д.)

Согласно стандарта СТО 00044807-001-2006 по Таблице № 8 значение коэффициента теплотехнической однородности r для кладки из крупноформатных пустотелых пористых керамических камней следует принять равным 0,98.

При этом, обращаю Ваше внимание на то, что данный коэффициент не учитывает то, что
  1. мы рекомендуем вести кладку с применением тёплого кладочного раствора (этим существенно нивелируется неоднородность на стыках);
  2. в качестве связей несущей стены и лицевой кладки мы используем не металлические, а базальтопластиковые связи, которые буквально в 100 раз меньше проводят тепло, чем стальные связи (этим существенно нивелируются неоднородности образующихся за счёт теплопроводных включений);
  3. откосы оконных и дверных проёмов, согласно нашей проектной документации дополнительно утепляются экструдированным пенополистиролом (что нивелирует неоднородность в местах оконных и дверных проёмов, притворов).
Из чего можно сделать вывод - при выполнении предписаний нашей рабочей документации коэффициент однородности кладки стремится к единице. Но в расчёте приведённого термического сопротивления Rr0 мы всё-таки будем использовать табличное значение 0,98.

Rr0 должно быть больше или равно R0требуемое.

Определяем режим эксплуатации здания, для того чтобы понять какой коэффициент теплопроводности λа или λв принимать при расчёте условного термического сопротивления.

Методика определения режима эксплуатации подробно описана в СНиП "Тепловая защита зданий". Опираясь на указанный нормативный документ, выполним пошаговую инструкцию.

1-й шаг. Определим зону влажности региона застройки - г. Нижнекамск используя Приложение В СНиП "Тепловая защита зданий".

Климатическая карта влажности Нижнекамск

Согласно таблице город Нижнекамск находится в зоне 3 (сухого климата). Принимаем значение 3 - сухой климат.

2-й шаг. По Таблице №1 СНиП "Тепловая защита зданий" определяем влажностный режим в помещение.

При этом, обращаю внимание, в отопительный сезон влажность воздуха в помещение падает до 15-20%. В отопительный период влажность воздуха необходимо поднимать хотя бы до 35-40%. Комфортной для человека считается влажность 40-50%.
Для того чтобы поднять уровень влажности необходимо проветривать помещение, можно использовать увлажнители воздуха, поможет установка аквариума.

Климатическая карта зоны влажности

Согласно Таблице 1 влажностный режим в помещение в отопительный период при температуре воздуха от 12 до 24 градусов и относительной влажности до 50% - сухой.

3-й шаг. По Таблице №2 СНиП "Тепловая защита зданий" определяем условия эксплуатации.

Для этого находим пересечение строки со значением влажностного режима в помещение, в нашем случае - это сухой,  со столбцом влажности для города Нижнекамск, как было выяснено ранее - это значение сухой.

Климатическая карта зоны влажности

Резюме.
Согласно методики СНиП "Тепловая защита зданий" в расчёте условного термического сопротивления (R0) следует применять значение при условиях эксплуатации А, т.е. необходимо использовать коэффициент теплопроводности λа.

Здесь можно посмотреть Протокол испытаний на теплопроводность для керамических блоков Керакам Kaiman 30.
Значение коэффициента теплопроводности λа Вы сможете найти в конце документа.

Рассмотрим кладку внешней стены, с применением керамических блоков Керакам Kaiman 30 и Porotherm44, облицованную керамическим пустотелым кирпичом.

кладка керамического блока СуперТермо30 с облицовочным кирпичёмДля варианта использования керамического блока Керакам Kaiman 30 общая толщина стены без учёта штукатурного слоя 430мм (300мм керамический блок Керакам Kaiman 30 + 10мм технологический зазор, заполняемый цементно-перлитовым раствором + 120мм лицевая кладка).

Для варианта использования керамического блока Porotherm44 общая толщина стены без учёта штукатурного слоя 570мм (440мм керамический блок Поротерм44 + 10мм технологический зазор, заполняемый цементно-перлитовым раствором + 120мм лицевая кладка).

1 слой (поз.1) – 20мм теплоизоляционная цементно-перлитовая штукатурка (коэффициент теплопроводности 0,18 Вт/м*С).
2 слой (поз.2) – 300мм кладка стены с применением блока СуперТермо30 (коэффициент теплопроводности кладки в эксплуатационном состояние A 0,094 Вт/м*С) или 380мм кладка стены с применением блока Porotherm44 (коэффициент теплопроводности кладки в эксплуатационном состояние A 0,141 Вт/м*С)
3 слой (поз.4) - 10мм лёгкая цементно-перлитовая смесь между кладкой керамического блока и лицевой кладкой (плотность 200 кг/м3, коэффициент теплопроводности при эксплуатационной влажности менее 0,12 Вт/м*С).
4 слой (поз.5)– 120мм кладка стены с применением щелевого облицовочного кирпича (коэффициент теплопроводности кладки в эксплуатационном состояние 0,45 Вт/м*С.

поз. 3 - тёплый кладочный раствор
поз. 6 - цветной кладочный раствор.

Считаем условное термическое сопротивление R0 для рассматриваемых конструкций.

Конструкция внешней стены в которой использован блок Керакам Kaiman 30

R0=0,020/0,18+0,3/0,094+0,01/0,12+0,12/0,45+0,158=3,812 м2*С/Вт

Конструкция внешней стены в которой использован блок Porotherm44

R0=0,020/0,18+0,44/0,141+0,01/0,12+0,12/0,45+0,158=3,739 м2*С/Вт

Считаем приведённое термическое сопротивление Rr0 рассматриваемых конструкций.

Конструкция внешней стены в которой использован блок Керакам Kaiman 30

Rr0 30=3,812 м2*С/Вт * 0,98 = 3,736 м2*С/Вт

Конструкция внешней стены в которой использован блок Porotherm44

Rr0 44=3,739 м2*С/Вт * 0,98 = 3,664 м2*С/Вт

Выше, используя методику СНиП "Тепловая защита зданий" было рассчитано значение требуемого термического сопротивления для внешних стен жилых зданий для города Нижнекамска Rтр0= 3,243 м2*С/Вт.

Приведённое термическое сопротивление двух рассматриваемых конструкций выше требуемого термического сопротивления для города Нижнекамск, а это означает, что обе конструкции удовлетворяют СНиП "Тепловая защита зданий" для города Нижнекамск.

Сравним затраты на строительство двух рассматриваемых материалов на примере конкретного проекта дома 89-70. Для строительства этого дома в городе Нижнекамск.

проект двухэтажного дома 89-70 из керамических блоков Керакам Кайман 30 с гаражом на 2 машины Исходные условия.
Общая площадь дома – 302,30 м2.
Площадь внешних стен за вычетом оконных и дверных проёмов – 225 м2.
Периметр ленты фундамента под внешние стены и стену между домом и гаражом  – 65,00 погонных метров.
Заказчик выбрал версию проекта с ленточным железобетонным фундаментом.

Отделка фасада - облицовочный кирпич.

Считаем затраты на возведение одного квадратного метра внешней стены с применением сравниваемых материалов, а также увеличение затратах на фундамент при выборе блока конкурентов, имеющего большую толщину - 440мм.

Сравнение затрат на строительство из керамического блока Porotherm44 и Керакам Kaiman 30
  Керамический блок конкурентов Porotherm44 (440мм) Керамический блок Керакам Kaiman 30 (300мм)
Стоимость керамических
блоков на 1м2 кладки
2 кладки - 17,3 блоков
цена блока с доставкой 112 руб/шт
2 = 17,3 х 112 = 1 937,60 руб/м2
2 кладки - 17,1 блоков
цена блока с доставкой 89 руб/шт
2 = 17,1 х 89 = 1 522,00 руб/м2
Стоимость раствора
на 1м2 кладки
350 руб/м2  240 руб/м2
Стоимость работ
на 1 м2 кладки
3 кладки - 2 500 рублей
2 кладки = 2 500 х 0,44 = 1 100 руб/м2
3 кладки - 2 500 рублей
2 кладки = 2 500 х 0,3 = 750 руб/м2
Дополнительные расходы
на фундаментные работы
увеличение толщины ленты фундамента - 0,14м
высота ленты  фундамента - 2,8 метра
периметр фундамента - 65 пог.метров
дополнительное кол-во м3 бетона
0,14 х 2,8 х 65 = 25,5 м3
стоимость бетона В22,5 - 3 800 руб/м3
стоимость фундам. работ - 5 000 руб/м3
дополнительные расходы на фундамент
25,5 х (3 800 + 5 000) = 224 400 рублей
                                                      -
Стоимость проекта дома базовая стоимость проекта - 42 000 рублей
              проект дома бесплатно
Итого:      площадь внешних стен за вычетом
оконных и дверных проёмов - 225 м2
затраты на материалы стен и работы
225 х (1 937,60 + 350 + 1 100) = 762 210 рублей
доп. затраты на фундамент - 224 400 рублей
затраты на проект дома - 42 000 рублей
итого
762 210 + 224 400 + 42 000 = 1 028 610 рублей
площадь внешних стен за вычетом
оконных и дверных проёмов - 225 м2
затраты на материалы стен и работы
225 х (1 522,00 + 240 + 750) = 565 200 рублей


итого
565 200 рублей


Итого, выбор в пользу керамических блоков Керакам Kaiman 30, при строительстве в городе Нижнекамск дома по проекту 89-70, позволит снизить затраты на строительство на  463 410 рублей!

При этом необходимо понимать:
    Проекты домов бесплатно, при покупке керамических блоков Керакам СуперТермо30.
  1. Термическое сопротивление внешней стены, построенной с применением керамических блоков Керакам Kaiman 30 выше, чем при использовании керамического блока Porotherm44;
  2. Через один тот же оконный проём в помещение проникнет большее количество света в случае стены с меньшей толщиной.
Общая информация о керамическом блоке Керакам Kaiman 30 в статье - Лучшие проекты домов из самого теплоэффективного керамического блока Керакам Kaiman 30.

Все проекты, включённые в акцию Проект дома бесплатно представлены на странице Современные проекты экономичных домов.
