Добрый день! Планируем строить дом в г. Псков. активную стройку планируем начать весной. Понравился Ваш проект дома 90-31 вариант 2. Сколько будет стоить доставка поризованного камня кайман 30 либо блока rauf 51,и где лучше заказать? И по времени сейчас или весной?

Ответил:

проект одноэтажного дома с 4-мя спальнями и террасой Здравствуйте, Виталий.

В проектной документации на дом 90-31 заложен керамический блок Керакам Кайман30.

Стоимость керамического блока Кайман30 с доставкой в город Псков - 100 рублей.

Несомненно, можно построить этот дом и из 51-го блока завода ЛСР.

Но если строить наш дом из блока Rauf 51, надо понимать, что итоговые затраты окажутся существенно выше, при этом, несмотря на то, что стена окажется толще на 210мм, термическое сопротивление окажется более высоким при выборе теплоэффективного керамического блока Кайман30.  Подробнее ниже.

Наша компания является прямым дистрибьютором завода СККМ, производящего самые теплоэффективные блоки России - Керакам Кайман30. Вы можете приобрести блоки Кайман30 через нашу компанию. При покупке блоков проект предоставляется бесплатно.
Выгоднее блок закупать именно сейчас, в ноябре самые низкие цены.
Если Вы не сможете принять блоки на объекте в ноябре, Вы можете воспользоваться предложением завода - бесплатное хранение выкупленной продукции до 1 июня 2018 года.

Обратите внимание:
  1. тепло из дома будет уходить по лабиринту керамических дорожек каждого из рассматриваемых блоков, в более современном блоке Кайман30, путь, который должно будет преодолеть тепло, длиннее;
  2. обратите внимание на то, что дорожка у блока Кайман30 имеет меньшую толщину, чем у блока Rauf 51, это тоже способствует сохранению тепла;
  3. У блока Кайман30 марка прочности на сжатие ниже, чем у Rauf 51, это связано с тем, что у Кайман30 выше поризация самой глины, и это тоже способствует сохранению тепла в доме зимой и комфортной прохлады летом, при этом марка прочности М75 позволяет использовать блок Кайман30 как самонесущий блок при строительстве зданий до 5-ти этажей;
  4. ну и наконец, последнее, запатентованное ноу хау в конструкции блока Кайман30, это теплоэффективный замок боковой стыковки блоков, у Кайман30 замок представляет собой длинный пиловидный путь для выхода тепла из дома, в устаревшей модели керамического блока, образцом которого является Rauf 51, тепло в замке утекает по прямой и толстой дорожке.

Здесь можно посмотреть Протокол испытаний на теплопроводность для керамических блоков Керакам Kaiman 30.
Значение коэффициента теплопроводности λb Вы сможете найти в конце документа.

Ниже я привожу теплотехнический расчёт для двух рассматриваемых конструкций внешних стен.

керамический блок 510мм Теплоэффективный керамический блок Керакам Kaiman 30.jpg Несмотря на то, что стена из блоков Кайман30 обеспечивает больший комфорт проживания в доме, чем стена из блоков Rauf 51, итоговые затраты на строительство окажутся ниже при использовании блоков Керакам Kaiman 30.

Ниже представлен сравнительный расчёт затрат, забегая вперёд сообщу, что использование более современного продукта - керамического блока Керакам Kaiman 30 вместо Rauf 51 позволяет снизить затраты на 245 000  рублей



Для начала определим требуемое термическое сопротивление для внешних стен жилых зданий для города Псков, а также создаваемое термическое сопротивление рассматриваемыми конструкциями.

Самый теплоэффективный керамический блок Керакам СуперТермо30. Способность конструкции сохранять тепло определяется таким физическим параметром как термическое сопротивление конструкции (R, м2*С/Вт).

Определим градусо-сутки отопительного периода, °С ∙ сут/год, по формуле (СНиП "Тепловая защита зданий") для города Псков.

ГСОП = (tв - tот)zот

 где,
tв - расчетная температура внутреннего воздуха здания, °С, принимаемая при расчете ограждающих конструкций групп зданий указанных в таблице 3 (СНиП "Тепловая защита зданий"): по поз. 1 - по минимальным значениям оптимальной температуры соответствующих зданий по ГОСТ 30494 (в интервале 20 - 22 °С);
tот - средняя температура наружного воздуха, °С в холодный период, для г. Псков значение -1,3 °С;
zот - продолжительность, сут/год, отопительного периода, принимаемые по своду правил для периода со среднесуточной температурой наружного воздуха не более 8 °С, для города Псков значение 208 суток

ГСОП = (20- (-1,3))*208 = 4 430,40 °С*сут.

Значение требуемого термического сопротивления для внешних стен жилых зданий определим по формуле (СНиП "Тепловая защита зданий)

Rтр0=а*ГСОП+b

 где,
Rтр0 - требуемое термическое сопротивление;
а и b - коэффициенты, значения которых следует принимать по данным таблицы №3 СНиП "Тепловая защита зданий" для соответствующих групп зданий, для жилых зданий значение а следует принять равным 0,00035, значение b - 1,4

Rтр0=0,00035*4 430,40+1,4 = 2,9506 м2*С/Вт

Формула расчета условного термического сопротивления рассматриваемой конструкции:

R0= Σ δnn + 0,158

где,
Σ – символ суммирования слоёв для многослойных конструкций;
δ - толщина слоя в метрах;
λ - коэффициент теплопроводности материала слоя при условии эксплуатационной влажности;
n - номер слоя (для многослойных конструкций);
0,158 - поправочный коэффициент, который для упрощения можно принять как константу.

Формула для расчёта приведённого термического сопротивления.

Rr0= R0 х r

где,
r – коэффициент теплотехнической однородности конструкций, имеющих неоднородные участки (стыки, теплопроводные включения, притворы и т.д.)

Согласно стандарта СТО 00044807-001-2006 по Таблице № 8 значение коэффициента теплотехнической однородности r для кладки из крупноформатных пустотелых пористых керамических камней следует принять равным 0,98.

При этом, обращаю Ваше внимание на то, что данный коэффициент не учитывает то, что
  1. мы рекомендуем вести кладку с применением тёплого кладочного раствора (этим существенно нивелируется неоднородность на стыках);
  2. в качестве связей несущей стены и лицевой кладки мы используем не металлические, а базальтопластиковые связи, которые буквально в 100 раз меньше проводят тепло, чем стальные связи (этим существенно нивелируются неоднородности образующихся за счёт теплопроводных включений);
  3. откосы оконных и дверных проёмов, согласно нашей проектной документации дополнительно утепляются экструдированным пенополистиролом (что нивелирует неоднородность в местах оконных и дверных проёмов, притворов).
Из чего можно сделать вывод - при выполнении предписаний нашей рабочей документации коэффициент однородности кладки стремится к единице. Но в расчёте приведённого термического сопротивления Rr0 мы всё-таки будем использовать табличное значение 0,98.

Rr0 должно быть больше или равно R0требуемое.

Определяем режим эксплуатации здания, для того чтобы понять какой коэффициент теплопроводности λа или λв принимать при расчёте условного термического сопротивления.

Методика определения режима эксплуатации подробно описана в СНиП "Тепловая защита зданий". Опираясь на указанный нормативный документ, выполним пошаговую инструкцию.

1-й шаг. Определим зону влажности региона застройки - г. Псков используя Приложение В СНиП "Тепловая защита зданий".

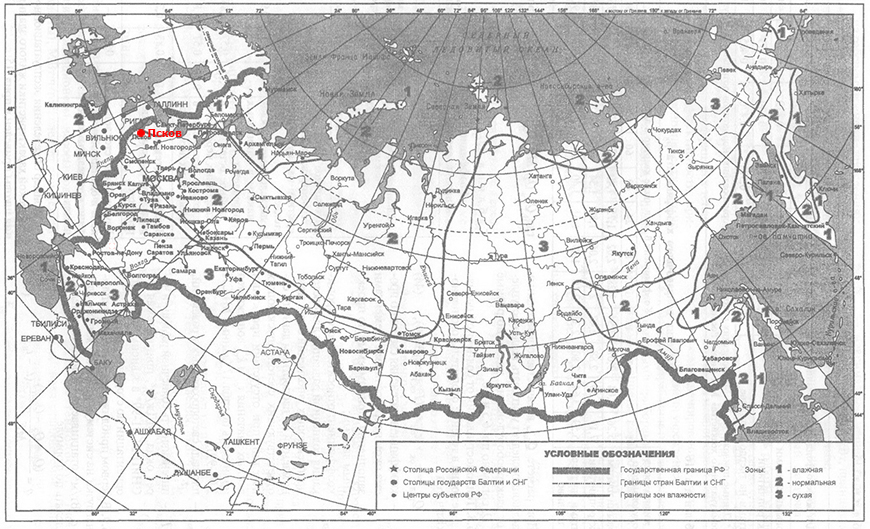

Климатическая карта влажности Псков

Согласно таблице город Псков находится в зоне 1 (влажного климата). Принимаем значение 1 - влажный климат.

2-й шаг. По Таблице №1 СНиП "Тепловая защита зданий" определяем влажностный режим в помещение.

При этом, обращаю внимание, в отопительный сезон влажность воздуха в помещение падает до 15-20%. В отопительный период влажность воздуха необходимо поднимать хотя бы до 35-40%. Комфортной для человека считается влажность 40-50%.
Для того чтобы поднять уровень влажности необходимо проветривать помещение, можно использовать увлажнители воздуха, поможет установка аквариума.

Климатическая карта зоны влажности

Согласно Таблице 1 влажностный режим в помещение в отопительный период при температуре воздуха от 12 до 24 градусов и относительной влажности до 50% - сухой.

3-й шаг. По Таблице №2 СНиП "Тепловая защита зданий" определяем условия эксплуатации.

Для этого находим пересечение строки со значением влажностного режима в помещение, в нашем случае - это сухой,  со столбцом влажности для города Псков, как было выяснено ранее - это значение влажный.

Климатическая карта зоны влажности

Резюме.
Согласно методики СНиП "Тепловая защита зданий" в расчёте условного термического сопротивления (R0) следует применять значение при условиях эксплуатации В, т.е. необходимо использовать коэффициент теплопроводности λв.

Здесь можно посмотреть Протокол испытаний на теплопроводность для керамических блоков Керакам Kaiman 30.
Значение коэффициента теплопроводности λв Вы сможете найти в конце документа.

Рассмотрим кладку внешней стены, с применением керамических блоков Керакам Kaiman 30 и Rauf 51, облицованную керамическим пустотелым кирпичом.

кладка керамического блока СуперТермо30 с облицовочным кирпичёмДля варианта использования керамического блока Керакам Kaiman 30 общая толщина стены без учёта штукатурного слоя 430мм (300мм керамический блок Керакам Kaiman 30 + 10мм технологический зазор, заполняемый цементно-перлитовым раствором + 120мм лицевая кладка).

Для варианта использования керамического блока Rauf 51 общая толщина стены без учёта штукатурного слоя 640мм (510мм керамический блок Rauf 51 + 10мм технологический зазор, заполняемый цементно-перлитовым раствором + 120мм лицевая кладка).

1 слой (поз.1) – 20мм теплоизоляционная цементно-перлитовая штукатурка (коэффициент теплопроводности 0,18 Вт/м*С).
2 слой (поз.2) – 300мм кладка стены с применением блока Кайман30 (коэффициент теплопроводности кладки в эксплуатационном состояние А 0,100 Вт/м*С) или 380мм кладка стены с применением блока Rauf 51 (коэффициент теплопроводности кладки в эксплуатационном состояние В 0,180 Вт/м*С)
3 слой (поз.4) - 10мм лёгкая цементно-перлитовая смесь между кладкой керамического блока и лицевой кладкой (плотность 200 кг/м3, коэффициент теплопроводности при эксплуатационной влажности менее 0,12 Вт/м*С).
4 слой (поз.5)– 120мм кладка стены с применением щелевого облицовочного кирпича (коэффициент теплопроводности кладки в эксплуатационном состояние 0,45 Вт/м*С.

поз. 3 - тёплый кладочный раствор
поз. 6 - цветной кладочный раствор.

Считаем условное термическое сопротивление R0 для рассматриваемых конструкций.

Конструкция внешней стены в которой использован блок Керакам Kaiman30

R0 Кайман30=0,020/0,18+0,3/0,100+0,01/0,12+0,12/0,45+0,158=3,6191 м2*С/Вт

Конструкция внешней стены в которой использован блок Rauf 51

R0 Rauf 51=0,020/0,18+0,51/0,180+0,01/0,12+0,12/0,45+0,158=3,4524 м2*С/Вт

Считаем приведённое термическое сопротивление Rr0 рассматриваемых конструкций.

Конструкция внешней стены в которой использован блок Керакам Kaiman30

Rr0 Кайман30=3,812 м2*С/Вт * 0,98 = 3,5467 м2*С/Вт

Конструкция внешней стены в которой использован блок Rauf 51

Rr0 Rauf 51=3,739 м2*С/Вт * 0,98 = 3,3834 м2*С/Вт


Приведённое термическое сопротивление двух рассматриваемых конструкций выше требуемого термического сопротивления для города Псков, а это означает, что обе конструкции удовлетворяют СНиП "Тепловая защита зданий" для города Псков (2,9506 м2*С/Вт).

Сравним затраты на строительство двух рассматриваемых материалов на примере конкретного проекта дома 90-31. Для строительства этого дома в городе Псков.

проект одноэтажного дома с 4-мя спальнями и террасой Исходные условия.

Общая площадь дома – 143,10 м2.

Площадь внешних стен за вычетом оконных и дверных проёмов – 160 м2.

Периметр ленты фундамента под внешние стены – 62,00 погонных метров.

Рассмотрим версию проекта на железобетонном монолитном свайно-ростверковом фундаменте.

Отделка фасада - облицовочный кирпич.

Считаем затраты на возведение одного квадратного метра внешней стены с применением сравниваемых материалов, а также увеличение затрата на фундамент при выборе блока Rauf 51, формирующего большую толщину стены - 510мм.

Сравнение затрат на строительство из керамического блока Rauf 51 и Керакам Kaiman 30
  Керамический блок конкурентов Rauf 51 (510мм) Керамический блок Керакам Kaiman 30 (300мм)
Стоимость керамических
блоков на 1м2 кладки
2 кладки - 17,3 блоков
цена блока с доставкой 115 руб/шт
2 = 17,3 х 115 = 1 990,00 руб/м2
2 кладки - 17,1 блоков
цена блока с доставкой 100 руб/шт
2 = 17,1 х 100 = 1 710,00 руб/м2
Стоимость раствора
на 1м2 кладки
405 руб/м2  240 руб/м2
Стоимость работ
на 1 м2 кладки
3 кладки - 2 500 рублей
2 кладки = 2 500 х 0,51 = 1 275 руб/м2
3 кладки - 2 500 рублей
2 кладки = 2 500 х 0,3 = 750 руб/м2
Дополнительные расходы
на фундаментные работы
увеличение толщины ленты фундамента - 0,21м
высота ленты ростверка фундамента - 0,5 метра
периметр фундамента - 62 пог.метров
дополнительное кол-во м3 бетона
0,21 х 0,5 х 62 = 6,50 м3
стоимость бетона В22,5 - 4 200 руб/м3
стоимость фундам. работ - 5 000 руб/м3
дополнительные расходы на фундамент
6,50 х (4 200 + 5 000) = 59 800 рублей
                                                      -
Стоимость проекта дома базовая стоимость проекта - 30 000 рублей
              проект дома бесплатно
Итого:      площадь внешних стен за вычетом
оконных и дверных проёмов - 160 м2
затраты на материалы стен и работы
160 х (1 990 + 405 + 1 275) = 587 200 рублей
доп. затраты на фундамент - 59 800 рублей
затраты на проект дома - 30 000 рублей
итого
587 200 + 59 800 + 30 000 = 677 000 рублей
площадь внешних стен за вычетом
оконных и дверных проёмов - 160 м2
затраты на материалы стен и работы
160 х (1 710,00 + 240 + 750) = 432 000 рублей


итого
432 000 рублей


Итого, выбор в пользу керамических блоков Керакам Kaiman 30, вместо Rauf 51, при строительстве в городе Псков дома по проекту 90-31, позволит снизить затраты на строительство на  245 000 рублей!

При этом необходимо понимать:
    Проекты домов бесплатно, при покупке керамических блоков Керакам СуперТермо30.
  1. Термическое сопротивление внешней стены, построенной с применением керамических блоков Керакам Kaiman 30 выше, чем при использовании керамического блока Rauf 51;
  2. Через один тот же оконный проём в помещение проникнет большее количество света в случае стены с меньшей толщиной.
Общая информация о керамическом блоке Керакам Kaiman 30 в статье - Лучшие проекты домов из самого теплоэффективного керамического блока Керакам Kaiman 30.

Все проекты, включённые в акцию Проект дома бесплатно представлены на странице Современные проекты экономичных домов.
