Заказчик выбрал ваш проект дома 87-58. В описание указано, что дом спроектирован с применением керамических блоков Кайман30. Обычно я строю из блоков Рауф 510мм. Что это за блоки Кайман30? Чем они отличаются от блоков Рауф? Объект находится в Ленинградской области.

Ответил:

проект дома в стиле райта с гаражом на 2 машины Здравствуйте, Вячеслав.

Рассматриваемый Вашим заказчиком проект дома входит в серию проектов домов Кассиопея.

В проектной документации на дом 87-58 заложен керамический блок Керакам Кайман30.

Несмотря на то, что толщина стены в случае применения 510-го блока завода Rauf51 окажется на 21 см больше, итоговое термическое сопротивление конструкции внешней стены окажется выше, если внешние стены возводить из керамических блоков Керакам Kaiman 30.
Это связано с иной, более совершенной геометрией пустот самого блока и теплоэффективной конструкции замка Кайман30.

Итоговые затраты окажутся существенно ниже, при выборе более технологически продвинутого керамического блока Керакам Кайман30.  Подробнее ниже.

 самый теплоэффективный керамический блок РоссииПрименение керамических блоков Кайман30 позволяет строить загородные дома, отвечающие всем действующим нормативам, и в частности, отвечающие СНиП "Тепловая защита зданий" для таких городов как Екатеринбург, Новосибирск, Пермь, Красноярск, без включения в конструкцию внешней стены слабого звена - слоя утеплителя.

При этом стоимость возведения одного квадратного метра жилья будет одной из самых низких, при сравнении с любым каменным блоком, в том числе и в сравнении с газосиликатными блоками.

Проекты домов из керамических блоков включены в акцию Проект дома бесплатно.

По условиям акции при покупке керамических блоков Кайман30 в нашей компании мы вернём Вам стоимость оплаченной Вами проектной документации.

В чём отличие современных теплоэффективных керамических блоков Кайман30 от обычных керамических блоков с ромбовидной решёткой:

  1. Крупноформатный блок представляет собой сотовую структуру, где воздух находится в связанном состояние, в замкнутых камерах.  Воздух, без возможности движения, выступает как отличный теплоизолятор. Как следствие, при определении теплосберегающей способности того или иного блока, решающее значение имеет не габаритный размер, а длина керамической дорожки.  Тепло из дома будет уходить по лабиринту керамических дорожек каждого из рассматриваемых блоков. Обратите внимание на решётки двух рассматриваемых блоков, в более современном блоке Кайман30, путь, который должен будет преодолеть тепловой поток, длиннее;
  2. Обратите внимание и на то, что дорожка у блока Кайман30 имеет меньшую толщину, чем у блока Rauf51. Очевидно, это тоже способствует сохранению тепла в доме;
  3. У Кайман30 марка прочности на сжатие ниже, чем у Rauf51, это связано с тем, что у Кайман30 выше поризация самой глины, и это также способствует сохранению тепла в доме зимой и комфортной прохлады летом, при этом для 2-х этажного дома марки прочности М75 более чем достаточно. Блоки Кайман30 можно использовать при строительстве дом с этажностью до 5-ти;
  4. Ну и наконец, последнее, запатентованное ноу хау, в конструкции блока Кайман30, это теплоэффективный замок боковой стыковки блоков. У блоков Кайман30 замок представляет собой длинный пиловидный путь для выхода тепла из дома. В устаревшей модели керамического блока, одним из образцов которого является Rauf51, тепло в замке утекает по прямой и толстой дорожке.

Здесь можно посмотреть Протокол испытаний на теплопроводность для керамических блоков Керакам Kaiman 30.
Значение коэффициента теплопроводности λbКайман30 Вы сможете найти в конце документа, его значение 0,100 Вт/м*С.,  Если обратиться к аналогичному протоколу на теплопроводность блоков Rauf51, Вы обнаружите λbRauf51 = 0,175 Вт/м*С.

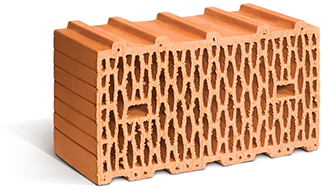

51 блок ЛСР Теплоэффективный керамический блок Керакам Kaiman 30.jpg Несмотря на то, что стена из блоков Кайман30 обеспечивает больший комфорт проживания в доме, чем стена из блоков Rauf51, итоговые затраты на строительство окажутся ниже при использовании блоков Керакам Kaiman 30.

Ниже представлен сравнительный расчёт затрат, забегая вперёд сообщу, что использование более современного продукта - керамического блока Керакам Kaiman 30 вместо Rauf51 позволяет снизить затраты на 429 116 рублей

Для начала определим требуемое термическое сопротивление для внешних стен жилых зданий для города Санкт-Петербург, а также создаваемое термическое сопротивление рассматриваемыми конструкциями.

Способность конструкции сохранять тепло определяется таким физическим параметром как термическое сопротивление конструкции (R, м2*С/Вт).

Определим градусо-сутки отопительного периода, °С ∙ сут/год, по формуле (СНиП "Тепловая защита зданий") для города Санкт-Петербург.

ГСОП = (tв - tот)zот

 где,
tв - расчетная температура внутреннего воздуха здания, °С, принимаемая при расчете ограждающих конструкций групп зданий указанных в таблице 3 (СНиП "Тепловая защита зданий"): по поз. 1 - по минимальным значениям оптимальной температуры соответствующих зданий по ГОСТ 30494 (в интервале 20 - 22 °С);
tот - средняя температура наружного воздуха, °С в холодный период, для г. Санкт-Петербург значение -1,3 °С;
zот - продолжительность, сут/год, отопительного периода, принимаемые по своду правил для периода со среднесуточной температурой наружного воздуха не более 8 °С, для города Санкт-Петербург значение 213 суток

ГСОП = (20- (-1,3))*213 = 4 536,90 °С*сут.

Значение требуемого термического сопротивления для внешних стен жилых зданий определим по формуле (СНиП "Тепловая защита зданий)

Rтр0=а*ГСОП+b

 где,
Rтр0 - требуемое термическое сопротивление;
а и b - коэффициенты, значения которых следует принимать по данным таблицы №3 СНиП "Тепловая защита зданий" для соответствующих групп зданий, для жилых зданий значение а следует принять равным 0,00035, значение b - 1,4

Rтр0=0,00035*4 536,9+1,4 = 2,9879 м2*С/Вт

Kaiman 30 на 200.jpgФормула расчета условного термического сопротивления рассматриваемой конструкции:

R0= Σ δnn + 0,158

где,
Σ – символ суммирования слоёв для многослойных конструкций;
δ - толщина слоя в метрах;
λ - коэффициент теплопроводности материала слоя при условии эксплуатационной влажности;
n - номер слоя (для многослойных конструкций);
0,158 - поправочный коэффициент, который для упрощения можно принять как константу.

Формула для расчёта приведённого термического сопротивления.

Rr0= R0 х r

где,
r – коэффициент теплотехнической однородности конструкций, имеющих неоднородные участки (стыки, теплопроводные включения, притворы и т.д.)

Согласно стандарта СТО 00044807-001-2006 по Таблице № 8 значение коэффициента теплотехнической однородности r для кладки из крупноформатных пустотелых пористых керамических камней и газосиликатных блоков следует принять равным 0,98.

При этом, обращаю Ваше внимание на то, что данный коэффициент не учитывает то, что
  1. мы рекомендуем вести кладку с применением тёплого кладочного раствора (этим существенно нивелируется неоднородность на стыках);
  2. в качестве связей несущей стены и лицевой кладки мы используем не металлические, а базальтопластиковые связи, которые буквально в 100 раз меньше проводят тепло, чем стальные связи (этим существенно нивелируются неоднородности образующихся за счёт теплопроводных включений);
  3. откосы оконных и дверных проёмов, согласно нашей проектной документации дополнительно утепляются экструдированным пенополистиролом (что нивелирует неоднородность в местах оконных и дверных проёмов, притворов).
Из чего можно сделать вывод - при выполнении предписаний нашей рабочей документации коэффициент однородности кладки стремится к единице. Но в расчёте приведённого термического сопротивления Rr0 мы всё-таки будем использовать табличное значение 0,98.

Rr0 должно быть больше или равно R0требуемое.

Определяем режим эксплуатации здания, для того чтобы понять какой коэффициент теплопроводности λа или λв принимать при расчёте условного термического сопротивления.

Методика определения режима эксплуатации подробно описана в СНиП "Тепловая защита зданий". Опираясь на указанный нормативный документ, выполним пошаговую инструкцию.

1-й шаг. Определим зону влажности региона застройки - г. Санкт-Петербург используя Приложение В СНиП "Тепловая защита зданий".

Карта влажности Санкт-Петербург

Согласно таблице город Санкт-Петербург находится в зоне 1 (влажный климат). Принимаем значение 1 - влажный климат.

2-й шаг. По Таблице №1 СНиП "Тепловая защита зданий" определяем влажностный режим в помещение.

При этом, обращаю внимание, в отопительный сезон влажность воздуха в помещение падает до 15-20%. В отопительный период влажность воздуха необходимо поднимать хотя бы до 35-40%. Комфортной для человека считается влажность 40-50%.
Для того чтобы поднять уровень влажности необходимо проветривать помещение, можно использовать увлажнители воздуха, поможет установка аквариума.

Климатическая карта зоны влажности

Согласно Таблице 1 влажностный режим в помещение в отопительный период при температуре воздуха от 12 до 24 градусов и относительной влажности до 50% - сухой.

3-й шаг. По Таблице №2 СНиП "Тепловая защита зданий" определяем условия эксплуатации.

Для этого находим пересечение строки со значением влажностного режима в помещение, в нашем случае - это сухой,  со столбцом влажности для города Санкт-Петербург, как было выяснено ранее - это значение влажный.

Климатическая карта зоны влажности

Резюме.
Согласно методики СНиП "Тепловая защита зданий" в расчёте условного термического сопротивления (R0) следует применять значение при условиях эксплуатации Б, т.е. необходимо использовать коэффициент теплопроводности λБ.

Здесь можно посмотреть Протокол испытаний на теплопроводность для керамических блоков Керакам Kaiman 30.
Значение коэффициента теплопроводности λБ Вы сможете найти в конце документа.

Рассмотрим кладку внешней стены, с применением керамических блоков Керакам Kaiman 30 и Rauf51, облицованную керамическим пустотелым кирпичом.

кладка керамического блока СуперТермо30 с облицовочным кирпичёмДля варианта использования керамического блока Керакам Kaiman 30 общая толщина стены без учёта штукатурного слоя 430мм (300мм керамический блок Керакам Kaiman 30 + 10мм технологический зазор, заполняемый цементно-перлитовым раствором + 120мм лицевая кладка).

Для варианта использования керамического блока Rauf51 общая толщина стены без учёта штукатурного слоя 640мм (510мм керамический блок Rauf51 + 10мм технологический зазор, заполняемый цементно-перлитовым раствором + 120мм лицевая кладка).

1 слой (поз.1) – 20мм теплоизоляционная цементно-перлитовая штукатурка (коэффициент теплопроводности 0,18 Вт/м*С).
2 слой (поз.2) – 300мм кладка стены с применением блока Кайман30 (коэффициент теплопроводности кладки в эксплуатационном состояние Б 0,10 Вт/м*С) или 510мм кладка стены с применением блока Rauf51 (коэффициент теплопроводности кладки в эксплуатационном состояние Б 0,175 Вт/м*С)
3 слой (поз.4) - 10мм лёгкая цементно-перлитовая смесь между кладкой керамического блока и лицевой кладкой (плотность 200 кг/м3, коэффициент теплопроводности при эксплуатационной влажности менее 0,12 Вт/м*С).
4 слой (поз.5)– 120мм кладка стены с применением щелевого облицовочного кирпича (коэффициент теплопроводности кладки в эксплуатационном состояние 0,45 Вт/м*С.

поз. 3 - тёплый кладочный раствор
поз. 6 - цветной кладочный раствор.

Считаем условное термическое сопротивление R0 для рассматриваемых конструкций.

Конструкция внешней стены в которой использован блок Керакам Kaiman30

R0 Кайман30=0,020/0,18+0,3/0,10+0,01/0,12+0,12/0,45+0,158=3,619 м2*С/Вт

Конструкция внешней стены в которой использован блок Rauf51

R0 Rauf51=0,020/0,18+0,51/0,175+0,01/0,12+0,12/0,45+0,158=3,533 м2*С/Вт

Считаем приведённое термическое сопротивление Rr0 рассматриваемых конструкций.

Конструкция внешней стены в которой использован блок Керакам Kaiman30

Rr0 Кайман30=3,619 м2*С/Вт * 0,98 = 3,547 м2*С/Вт

Конструкция внешней стены в которой использован блок Rauf51

Rr0 Rauf51=3,533 м2*С/Вт * 0,98 = 3,463 м2*С/Вт


Приведённое термическое сопротивление двух рассматриваемых конструкций выше требуемого термического сопротивления для города Санкт-Петербург (2,9879 м2*С/Вт), а это означает, что обе конструкции удовлетворяют СНиП "Тепловая защита зданий" для города Санкт-Петербург.

Сравним затраты на строительство двух рассматриваемых материалов на примере конкретного проекта дома 87-58. Для строительства этого дома в городе Санкт-Петербург.

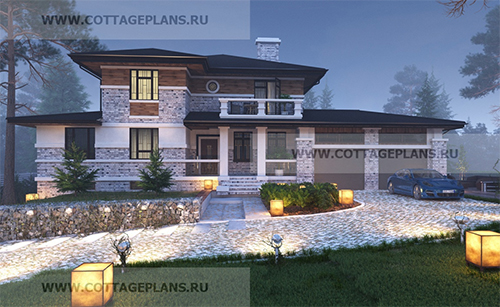

проект дома в стиле райта с гаражом на 2 машины Исходные условия.

Общая площадь дома – 309,30 м2.

Площадь внешних стен за вычетом оконных и дверных проёмов, а также несущих стен между гаражом и жилой зоной – 386 м2.

Периметр ленты фундамента под внешние стены и стену разделяющую жилую зону с гаражом – 81,00 погонных метров.

Рассмотрим версию проекта на железобетонном монолитном свайно-ростверковом фундаменте.

Отделка фасада - облицовочный кирпич.

Считаем затраты на возведение одного квадратного метра внешней стены с применением сравниваемых материалов, а также увеличение затрата на фундамент при выборе блока Rauf51, формирующего большую толщину стены - 510мм.

Сравнение затрат на строительство из керамического блока Rauf51 и Керакам Kaiman 30
  Керамический блок конкурентов Rauf51 (510мм) Керамический блок Керакам Kaiman 30 (300мм)
Стоимость керамических
блоков на 1м2 кладки
2 кладки - 17,3 блоков
цена блока с доставкой 109 руб/шт
2 = 17,3 х 109 = 1 885,70 руб/м2
2 кладки - 17,1 блоков
цена блока с доставкой 104 руб/шт
2 = 17,1 х 104 = 1 778,40 руб/м2
Стоимость раствора
на 1м2 кладки
408 руб/м2  240 руб/м2
Стоимость работ
на 1 м2 кладки
3 кладки - 2 500 рублей
2 кладки = 2 500 х 0,51 = 1 275 руб/м2
3 кладки - 2 500 рублей
2 кладки = 2 500 х 0,3 = 750 руб/м2
Дополнительные расходы
на фундаментные работы
увеличение толщины ленты фундамента - 0,21м
высота ленты ростверка фундамента - 0,5 метра
периметр фундамента - 81 пог.метров
дополнительное кол-во м3 бетона
0,21 х 0,5 х 81 = 8,5 м3
стоимость бетона В22,5 - 4 200 руб/м3
стоимость фундам. работ - 5 000 руб/м3
дополнительные расходы на фундамент
8,5 х (4 200 + 5 000) = 78 200 рублей
                                                      -
Стоимость проекта дома базовая стоимость проекта - 42 000 рублей
              проект дома бесплатно
Итого:      площадь внешних стен за вычетом
оконных и дверных проёмов - 386 м2
затраты на материалы стен и работы
386 х (1 885,7 + 408 + 1 275) = 1 377 518 рублей
доп. затраты на фундамент - 78 200 рублей
затраты на проект дома - 42 000 рублей
итого
1 377 518 + 78 200 + 42 000 = 1 497 718 рублей
площадь внешних стен за вычетом
оконных и дверных проёмов - 386 м2
затраты на материалы стен и работы
386 х (1 778,40 + 240 + 750) = 1 068 602 рублей


итого
1 068 602 рублей
Итого, выбор в пользу керамических блоков Керакам Kaiman 30, вместо Rauf51, при строительстве в городе Санкт-Петербург дома по проекту 87-58, позволит снизить затраты на строительство на  429 116 рублей!
При этом необходимо понимать:
    Проекты домов бесплатно, при покупке керамических блоков Керакам СуперТермо30.
  1. Термическое сопротивление внешней стены, построенной с применением керамических блоков Керакам Kaiman30 выше, чем при использовании керамического блока Rauf51.
  2. Через один тот же оконный проём в помещение проникнет большее количество света в случае стены с меньшей толщиной.
Общая информация о керамическом блоке Керакам Kaiman 30 в статье - Лучшие проекты домов из самого теплоэффективного керамического блока Керакам Kaiman 30.

Все проекты, включённые в акцию Проект дома бесплатно представлены на странице Современные проекты экономичных домов.
