проект двухэтажного дома из керамического блока с 5 спальнями Здравствуйте, Антон.

Рассматриваемый Вами проект дома 83-00 относится к серии домов - Канопус.

Проект дома 83-00 спроектирован с применением теплоэффективных керамических крупноформатных блоков  Кайман30.

Применение керамических блоков Кайман30 позволяет строить загородные дома, отвечающие всем действующим нормативам, и в частности, отвечающие СНиП "Тепловая защита зданий" для таких городов как Челябинск, Екатеринбург, Пермь, Новосибирск, Томск, Красноярск, без включения в конструкцию внешней стены слабого звена - слоя утеплителя

Технологические преимущества теплоэффективного керамического блока позволяют возводить жильё с самой низкой стоимостью квадратного метра.

Рассматриваемая Вами технология системы теплоизоляции фасада с тонким штукатурным слоем("мокрого фасад") показана ниже.

Слабым звеном любой конструкции в которой присутствует теплоизоляция является сама теплоизоляция. Срок службы минеральной ваты или пенополистирола не превышает 30-35 лет. Связано это с тем, что постепенно испаряется фенольный клей, соединяющий каменные волокна минеральной ваты. В пенополистироле постепенно, в следствие циклов замерзания и оттаивания влаги разрушается термоскрепление пенополистирольных шариков.

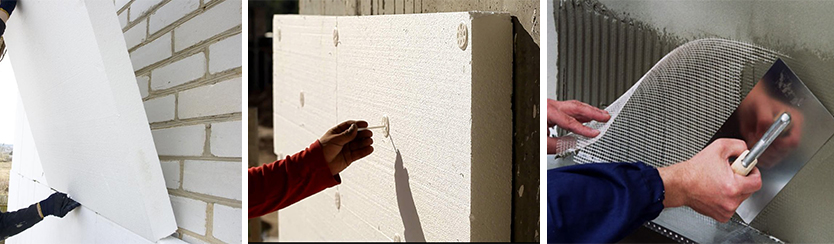

Система скреплённой теплоизоляции, мокрый фасад.
По истечение нормативного срока эксплуатации потребуется капитальный ремонт фасада с полной заменой теплоизоляции.

Система скреплённой теплоизоляции была разработана для реконструкции старых зданий. Строительство новых домов с применением этой технологии экономически не целесообразно.
Система скреплённой теплоизоляции, мокрый фасад.
Вторым существенным минусом данной технологии является её сложность, вызванная большим количеством специализированных материалов, а также операций, требующих высокой квалификации строительного персонала и благоприятных погодных условий для проведения работ.

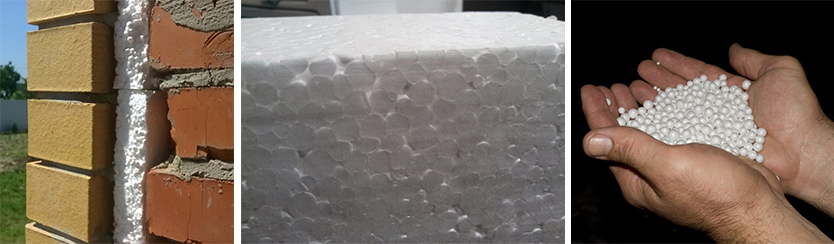

В третьих, пенополистирол обладает крайне низкой паропроницаемостью, а это отразится на комфортности проживания в доме.

И в четвёртых, при имеющихся минусах Вы ещё и платите за эту технологию намного дороже.

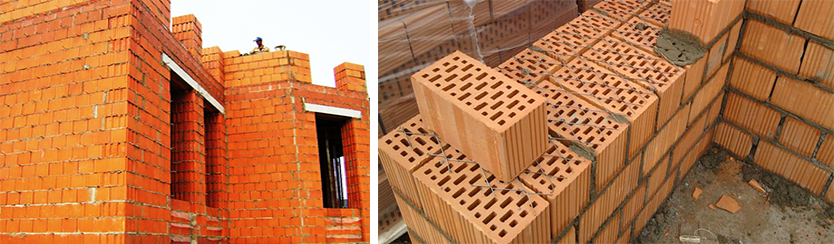

Сравним рассматриваемые материалы: двойной щелевой кирпич и керамические блоки по характеристикам и затратам на строительство.


 самый теплоэффективный керамический блок РоссииЗабегая вперёд сообщаю, что строительство рассматриваемого Вами дома из керамического блока Керакам Kaiman30, окажется менее затратным, экономия составит 398 096,0 рублей.

Расчёт в цифрах Вы можете увидеть в конце данного ответа.

Сравним рассматриваемые материалы: полнотелый керамический кирпич  и керамические блоки Керакам Кайман30 по характеристикам.

1.   Прочность.

Прочность стеновых материалов определяется предельным давлением распределённой нагрузки на испытуемый образец и характеризуется количеством килограмм сил (кгс) приложенных к одному квадратному сантиметру поверхности материала.

Так керамический блок Керакам Кайман30 имеет марку прочности М75, это означает, что один квадратный сантиметр способен выдерживать нагрузку равную 75 кг.  Марка прочности на сжатие  М75 позволяет использовать керамический блок Кайман30 при возведение несущих стен 5-ти этажных зданий.

Значение марки прочности двойного щелевого керамического кирпича у разных производителей колеблется в пределах от М100 до М150. Более высокая марка прочности на сжатие позволяет использовать двойной кирпич для возведения несущих стен с этажностью более 5-ти.


Кладка из двойного кирпича с армированием

Кладка из керамических блоков Керакам Kaiman30 армируется только по углам здания, на метр в каждую сторону. Для армирования используется базальтопластиковая сетка, закладываемая в кладочный шов. Трудоёмкое штробление и последующее укрытие арматуры в штробе клеем не требуется.

Кладочный раствор при монтаже керамических блоков наносится только по горизонтальному шву кладки. Каменщик наносит раствор сразу на полтора-два метра кладки и заводит каждый следующий блок по пазо-гребню. Кладка ведётся очень быстро.

При монтаже кладки из двойного керамического кирпича раствор необходимо наносить и на боковую поверхность кирпича. Расход раствора для кладки увеличивается в несколько раз, по сравнению с кладкой из крупноформатных керамических блоков. Очевидно, что скорость и трудоёмкость кладки при кладке двойного щелевого кирпича  увеличатся.

Для профессиональных каменщиков не является сложностью пиление керамических блоков. Для этой цели используется сабельная пила, с помощью этой же пилы распиливаются и газосиликатные блоки. В каждом ряду стены требуется запиливать всего один блок.

пиление керамических блоков Керакам СуперТермо сабельной пилой
2. Способность рассматриваемых конструкций сопротивляться теплопередаче, т.е. зимой удерживать тепло в доме, летом прохладу.

Ниже приведен теплотехнический расчёт, выполненный по методике описанной в СНиП "Тепловая защита зданий". А также экономическое обоснование применения керамического блока Керакам Kaiman30 при сравнение затрат на строительство рассматриваемого дома при выборе кладки из щелевого кирпича с утеплителем на фасаде.

Для начала определим требуемое термическое сопротивление для внешних стен жилых зданий для города Пермь а также создаваемое термическое сопротивление рассматриваемыми конструкциями.

Способность конструкции сохранять тепло определяется таким физическим параметром как термическое сопротивление конструкции (R, м2*С/Вт).

Определим градусо-сутки отопительного периода, °С ∙ сут/год, по формуле (СНиП "Тепловая защита зданий") для города Пермь.

ГСОП = (tв - tот)zот

 где,
tв - расчетная температура внутреннего воздуха здания, °С, принимаемая при расчете ограждающих конструкций групп зданий указанных в таблице 3 (СНиП "Тепловая защита зданий"): по поз. 1 - по минимальным значениям оптимальной температуры соответствующих зданий по ГОСТ 30494 (в интервале 20 - 22 °С);
tот - средняя температура наружного воздуха, °С в холодный период, для г. Пермь значение -5,5 °С;
zот - продолжительность, сут/год, отопительного периода, принимаемые по своду правил для периода со среднесуточной температурой наружного воздуха не более 8 °С, для города Пермь значение 225 суток

ГСОП = (20- (-5,5))*225 = 5737,50 °С*сут.

Значение требуемого термического сопротивления для внешних стен жилых зданий определим по формуле (СНиП "Тепловая защита зданий)

Rтр0=а*ГСОП+b

 где,
Rтр0 - требуемое термическое сопротивление;
а и b - коэффициенты, значения которых следует принимать по данным таблицы №3 СНиП "Тепловая защита зданий" для соответствующих групп зданий, для жилых зданий значение а следует принять равным 0,00035, значение b - 1,4

Rтр0=0,00035*5 737,50+1,4 = 3,4081 м2*С/Вт

Теплоэффективный керамический блок Керакам Kaiman 30.jpgФормула расчета условного термического сопротивления рассматриваемой конструкции:

R0= Σ δnn + 0,158

где,
Σ – символ суммирования слоёв для многослойных конструкций;
δ - толщина слоя в метрах;
λ - коэффициент теплопроводности материала слоя при условии эксплуатационной влажности;
n - номер слоя (для многослойных конструкций);
0,158 - поправочный коэффициент, который для упрощения можно принять как константу.

Формула для расчёта приведённого термического сопротивления.

Rr0= R0 х r

где,
r – коэффициент теплотехнической однородности конструкций, имеющих неоднородные участки (стыки, теплопроводные включения, притворы и т.д.)

Согласно стандарта СТО 00044807-001-2006 по Таблице № 8 значение коэффициента теплотехнической однородности r для кладки из крупноформатных пустотелых пористых керамических камней и газосиликатных блоков следует принять равным 0,98.

При этом, обращаю Ваше внимание на то, что данный коэффициент не учитывает то, что
  1. мы рекомендуем вести кладку с применением тёплого кладочного раствора (этим существенно нивелируется неоднородность на стыках);
  2. в качестве связей несущей стены и лицевой кладки мы используем не металлические, а базальтопластиковые связи, которые буквально в 100 раз меньше проводят тепло, чем стальные связи (этим существенно нивелируются неоднородности образующихся за счёт теплопроводных включений);
  3. откосы оконных и дверных проёмов, согласно нашей проектной документации дополнительно утепляются экструдированным пенополистиролом (что нивелирует неоднородность в местах оконных и дверных проёмов, притворов).
Из чего можно сделать вывод - при выполнении предписаний нашей рабочей документации коэффициент однородности кладки стремится к единице. Но в расчёте приведённого термического сопротивления Rr0 мы всё-таки будем использовать табличное значение 0,98.

Rr0 должно быть больше или равно R0требуемое.

Определяем режим эксплуатации здания, для того чтобы понять какой коэффициент теплопроводности λа или λв принимать при расчёте условного термического сопротивления.

Методика определения режима эксплуатации подробно описана в СНиП "Тепловая защита зданий". Опираясь на указанный нормативный документ, выполним пошаговую инструкцию.

1-й шаг. Определим зону влажности региона застройки - г. Пермь используя Приложение В СНиП "Тепловая защита зданий".

Климатическая карта зоны влажности Россия - Пермь

Согласно таблице город Пермь находится в зоне 2 (нормальный климат). Принимаем значение 2 - нормальный климат.

2-й шаг. По Таблице №1 СНиП "Тепловая защита зданий" определяем влажностный режим в помещение.

При этом, обращаю внимание, в отопительный сезон влажность воздуха в помещение падает до 15-20%. В отопительный период влажность воздуха необходимо поднимать хотя бы до 35-40%. Комфортной для человека считается влажность 40-50%.
Для того чтобы поднять уровень влажности необходимо проветривать помещение, можно использовать увлажнители воздуха, поможет установка аквариума.

Климатическая карта зоны влажности

Согласно Таблице 1 влажностный режим в помещение в отопительный период при температуре воздуха от 12 до 24 градусов и относительной влажности до 50% - сухой.

3-й шаг. По Таблице №2 СНиП "Тепловая защита зданий" определяем условия эксплуатации.

Для этого находим пересечение строки со значением влажностного режима в помещение, в нашем случае - это сухой,  со столбцом влажности для города Пермь, как было выяснено ранее - это значение нормальный.

Климатическая карта зоны влажности

Резюме.
Согласно методики СНиП "Тепловая защита зданий" в расчёте условного термического сопротивления (R0) следует применять значение при условиях эксплуатации А, т.е. необходимо использовать коэффициент теплопроводности λа.

Здесь можно посмотреть Протокол испытаний на теплопроводность для керамических блоков Керакам Kaiman 30.
Значение коэффициента теплопроводности λа Вы сможете найти в конце документа.


  Керамический блок Керакам Kaiman 30 толщина стены 300мм. Отделка фасада - декоративная штукатурка.


конструкция стены из керамических блоков СуперТермо30 под штукатуркойОбщая толщина стены без учёта штукатурного слоя 300мм (3 мм декоративная штукатурка + выравнивающая облегченная цементная штукатурка 20мм +300мм керамический блок Керакам Kaiman30 + 20мм выравнивающая облегченная штукатурка).
1 слой – 3мм декоративная штукатурка (коэффициент теплопроводности 0,84 Вт/м*С).
2 слой – 20мм теплоизоляционная штукатурка (коэффициент теплопроводности 0,18 Вт/м*С).
3 слой – 300мм кладка стены с применением блока Керакам Kaiman30 (коэффициент теплопроводности кладки в эксплуатационном состоянии А 0,094 Вт/м*С).
4 слой - 20мм теплоизоляционная штукатурка (коэффициент теплопроводности 0,18 Вт/м*С)

Кладка с использованием полнотелого одинарного кирпича, толщина несущей стены 250мм и слоем теплоизоляции 150мм, нанесённого по технологии "мокрого фасада". Отделка фасада - декоративная штукатурка.

кладка стены из двойного щелевого кирпича с утеплителем

Общая толщина стены без учёта штукатурного слоя составит 400мм (250мм кирпичная кладка + 150мм слой теплоизоляции + 5мм слой армирующей шпаклёвки + 2 мм декоративная штукатурка).

Система скреплённой теплоизоляции с применением полнотелого одинарного кирпича и 150мм фасадной теплоизоляции.

1 слой – 3мм декоративная штукатурка (коэффициент теплопроводности 0,84 Вт/м*С)
2 слой - 5мм армирующий слой (коэффициент теплопроводности 0,84 Вт/м*С).
3 слой - 100мм слой теплоизоляции (коэффициент теплопроводности 0,045 Вт/м*С).
4 слой – 380 мм кладка стены из полнотелого одинарного кирпича М100 (коэффициент теплопроводности кладки в эксплуатационном состоянии А 0,360 Вт/м*С).
5 слой – 20мм теплоизоляционная штукатурка (коэффициент теплопроводности 0,18 Вт/м*С).

Считаем условное термическое сопротивление R0 для рассматриваемых конструкций.

Конструкция внешней стены в которой использован блок Керакам Kaiman30

R0 Кайман30=0,0030/0,84+0,020/0,18+0,300/0,094+0,020/0,18+0,158=3,5752 м2*С/Вт

Конструкция внешней стены в которой использован двойной щелевой кирпич и 100мм фасадной теплоизоляции

R0 2нф +50мм фасадной теплоизоляции=0,003/0,84+0,005/0,84+0,100/0,045+0,38/0,36+0,020/0,18+0,158=3,5564 м2*С/Вт

Считаем приведённое термическое сопротивление Rr0 рассматриваемых конструкций.

Конструкция внешней стены в которой использован блок Кайман30

Rr0 Кайман30=3,5752 м2*С/Вт * 0,98 = 3,5037 м2*С/Вт

Конструкция внешней стены в которой использован двойной щелевой кирпич и 100мм фасадной теплоизоляции

Rr2нф +100мм фасадной теплоизоляции=3,8892 м2*С/Вт * 0,98 = 3,4853 м2*С/Вт

Приведённое термическое сопротивление рассматриваемых конструкций внешней стены выше требуемого термического сопротивления для города Пермь (3,4081 м2*С/Вт), а это означает, что обе конструкции удовлетворяют СНиП "Тепловая защита зданий" для города Пермь.

Ниже представлен расчёт затрат на возведение одного квадратного метра внешней стены с применением сравниваемых материалов, а также разница в затратах на фундамент, т.к. при выборе двойного щелевого кирпича толщина стены фундамента увеличится на 80мм.

проект двухэтажного дома из керамического блока с 5 спальнями Исходные условия.

Общая площадь дома – 160,30 м2

Площадь внешних стен за вычетом оконных и дверных проёмов – 215 м2

Периметр ленты фундамента под внешние стены  – 44,0 погонных метров.

Фундамент - железобетонный ленточный.

Отделка фасада - декоративная штукатурка.



Считаем затраты на возведение одного квадратного метра внешней стены с применением сравниваемых материалов и технологий.

Сравнение затрат на строительство керамических блоков Керакам Kaiman 30 и двойного щелевого кирпича 380мм с утеплителем, 100мм по технологии "мокрого фасада"
  Одинарный кирпич (380мм) Керамический блок Керакам Kaiman 30 (300мм)
Стоимость кирпича/керамического блока
на 1м2 кладки
2 кладки - 78шт кирпичей 2NF
цена кирпича с доставкой 14 рублей
2 = 78 х 14 = 1 092,00 руб/м2
2 кладки - 17,1 штук блоков
цена блока с доставкой в город Пермь 95 руб/шт
2 = 17,1 х 95 = 1 625,0 руб/м2
Стоимость раствора
на 1м2 кладки
кладка на обычный раствор, шов 12мм
480 руб/м2
кладка на тёплый раствор, шов 12мм
240 руб/м2
Стоимость сетки,
необходимой для экономии
кладочного раствора
на 1 м2 кладки

используется штукатурная сетка с ячейкой 5х5мм,
стоимость - 33 руб/м2

используется штукатурная сетка с ячейкой 5х5мм,
стоимость - 33 руб/м2
Стоимость материалов
для армирования кладки
на 1м2 кладки
Стоимость базальтопластиковой сетки
145 рублей/м2
По инструкции следует армировать
углы кладки, закладывая готовые карты
в каждый второй ряд,
потребуется 38,6 м2 базальтопластиковой сетки.

Стоимость работ по укладке сетки
для армирования 50 рублей/м2.


Стоимость армирования кладки на
один квадратный метр:
((145 рублей/м2 + 50 рублей/м2) х38,6 м2) / 215 м2 = 35 рублей/м2
Стоимость базальтопластиковой сетки
145 рублей/м2.
По инструкции следует армировать
углы кладки, закладывая готовые карты
в каждый второй ряд,
потребуется 38,6 м2 базальтопластиковой сетки.

Стоимость работ по укладке сетки
для армирования 50 рублей/м2.


Стоимость армирования кладки на
один квадратный метр:
((145 рублей/м2 + 50 рублей/м2) х38,6 м2) / 215 м2 = 35 рублей/м2
Стоимость работ по
кладке 1 м2 внешней стены.
Стоимость кладки - 3 200 руб/м3
Стоимость кладки 1 м2
3 200 руб/м3 х 0,38 метра = 1 216 руб/м2
Стоимость кладки - 2 500 руб/м3
Стоимость кладки 1 м2
2 500 руб/м3 х 0,3 метра = 750 руб/м2
Стоимость теплоизоляции
на 1м2 кладки
Стоимость пенополистирола ПСБ-С25ф - 2 700 рублей/м3
Толщина слоя 100мм (0,100 метр).
Стоимость утеплителя на
один квадратный метр:
2 700 рублей/м3 х 0,100 = 270 рублей/м2.

-

Стоимость клея для монтажа теплоизоляции. Монтажный клей Глимс-КФ - 650 рублей/мешок 25 кг.
Расход на 1 м2 - 10 кг.
Стоимость клея на
один квадратный метр:
(650 рублей/мешок / 25) х 10 = 260 рублей/м2.

-

Стоимость механического крепежа теплоизоляции
на 1м2 кладки
Стоимость крепежа - 7,70 руб/шт.
Расход на 1м2 - 6шт.
Стоимость крепежа на
один квадратный метр:
7,70 руб/шт х 6 = 46,20 рублей/м2.

-

Стоимость армирующей шпаклёвки на 1м2 кладки
Армирующая шпаклёвка Глимс-StyroПрайм - 620 рублей/мешок 20 кг.
Расход на 1 м2 - 8,0 кг.
Стоимость шпаклёвки на
один квадратный метр:
(620 рублей/мешок / 20) х 8,0 = 248 рублей/м2.

-

Фасадная армирующая сетка
на 1м2 кладки
Стоимость армирующей фасадной сетки - 1 600 рублей/рулон.

Стоимость сетки на
один квадратный метр:
(1 600 рублей/рулон / 50) х 1,1 = 35.20 рублей/м2.

-

Углозащитный и цокольный профиль. Общая сумма 14 813,50 рублей.
Стоимость профилей на
один квадратный метр:
14 813,50 рублей / 215 м2 = 68,90 рублей/м2.

-

Стоимость грунтовочного слоя.
Акриловая грунтовка глубокого проникновения  Глимс-Грунт - 590 рублей/ведро 10 кг.
Расход на 1 м2 - 0,200 кг.
Стоимость клея на
один квадратный метр:
(590 рублей/мешок / 10) х 0,2 = 11,80 рублей/м2.

Акриловая грунтовка глубокого проникновения  Глимс-Грунт - 590 рублей/ведро 10 кг.
Расход на 1 м2 - 0,200 кг.
Стоимость клея на
один квадратный метр:
(590 рублей/мешок / 10) х 0,2 = 11,80 рублей/м2.

Стоимость выравнивающей облегченной штукатурки с перлитом

-


Готовая цементная штукатурка с перлитом Перфекта ФронтПро лайт - 252 рублей/мешок 30 кг.
Расход на 1 м2 - 22,0 кг/м2/20мм
Стоимость штукатурки на
один квадратный метр:
(252 рубля/мешок / 30,0)*22  = 184,80 рублей/м2.
Стоимость работ по нанесению выравнивающей облегченной штукатурки

-

Стоимость работ = 500 руб/м2
Стоимость работ по
монтажу материалов на 1 м2 по технологии
скреплённой теплоизоляции.
Стоимость работ = 1 000 руб/м2

 -

Стоимость декоративной штукатурки
Готовая цветная штукатурка Тerraco XL на силиконовой основе- 3000 рублей/ведро 25 кг.
Расход на 1 м2 - 2 кг.
Стоимость штукатурки на
один квадратный метр:
(3000 рублей/ведро / 25) х 2 = 240,0 рублей/м2.
Готовая цветная штукатурка Тerraco XL на силиконовой основе- 3000 рублей/ведро 25 кг.
Расход на 1 м2 - 2 кг.
Стоимость штукатурки на
один квадратный метр:
(3000 рублей/ведро / 25) х 2 = 240,0 рублей/м2.
Стоимость работ по нанесению силиконовой штукатурки Terraco ХL(Короед)
Стоимость работ = 500 руб/м2 Стоимость работ=500 руб/м2
Дополнительные расходы
на фундаментные работы,
вызванные тем, что толщина
внешней стены из двойного
кирпича на 80 мм больше

Разница в толщине внешней стены
0,08 метра.
Соответственно на эту же величину
увеличивается толщина
ленты фундамента.
высота ленты фундамента - 1,9 метра.
Периметр фундамента под внешние
стены 44,00 пог.
Дополнительное кол-во м3 бетона
0,08 х 1,9 х 44,0 = 6,69 м3
Стоимость бетона В22,5 - 4 200 руб/м3
Стоимость фундам. работ - 5 000 руб/м3
Дополнительные расходы на фундамент
6,69 х (4 200 + 5 000) = 61 548 рублей

-

Стоимость проекта дома
Базовая стоимость проекта
30 000 рублей
проект бесплатно
Итого:
площадь внешних стен за вычетом
оконных и дверных проёмов - 215 м2
затраты на материалы стен и работы
215 х (1 092,00 + 480 + 33 + 35 + 1 216 + 270+ 260 + 46,20 + 248 + 35,20 + 68,90 + 11,80 + 1 000 + 240 + 500) =
1 190 262,00 рублей


затраты на увеличение ширины фундамента - 61 548 рублей
затраты на проект дома - 30 000 рублей

итого
1 192 262,00 + 61 548 + 30 000
1 283 810,00 рублей
площадь внешних стен за вычетом
оконных и дверных проёмов - 215 м2
затраты на материалы стен и работы
215 х (1 625,00 + 240 + 33 + 35 + 750 +11,8 + 184,8 + 500 + 240 + 500) =
885 714,00 рублей









итого
885 714,00 рублей


Итого, выбор в пользу теплоэффективных керамических блоков Керакам Kaiman30 с оштукатуренным фасадом, против кладки стены из двойного щелевого кирпича 380мм, с устройством теплоизоляционного слоя 100мм по технологии "мокрого фасада", при строительстве в пригороде города Пермь дома по проекту 83-00, позволит снизить затраты на строительство на 398 096,00 рублей!

    Кроме существенной экономии средств, к плюсам выбора более современного продукта Керакам Kaiman30 также можно отнести:

      Проекты домов бесплатно, при покупке керамических блоков Керакам СуперТермо30.
    1. Гарантированное превышение требований СНиП "Тепловая защита зданий" для внешних стен без включения в конструкцию слабого звена - утеплителя
    2. Увеличение освещённости помещений при одинаковых размерах оконных проёмов, за счёт уменьшения величины откосов.
    3. Существенное снижение рисков получения не качественного результата - простая технология с минимальным набором материалов и рабочих операций.
    4. Получаем конструкцию внешней стены - "Построил и забыл". Нет необходимости производить периодический капитальный ремонт фасада.
    5. Все материалы конструкции внешней стены экологически чистые - фенолов нет, стиролов нет.
       Все проекты, включённые в акцию Проект дома бесплатно представлены на странице Современные проекты экономичных домов.

Посмотреть все проекты домов этой серии

Проекты домов для семьи с четырьмя детьми

Проекты двухэтажных домов для семьи с четырьмя детьми

Проекты домов с колоннами

Проекты домов с колоннами с комнатой над гаражом

Проекты домов с колоннами с 5-ю спальнями и гостиной

Проекты домов с полным вторым этажом
