Добрый день! Построили коробку дома по вашему проекту из блока Кайман. Планировали облицевать кирпичом.Но наш хороший друг, который занимается строительством уже много лет, настоятельно советует нам утеплить дом изнутри и "обшить" гипсокартоном, поскольку не считает облицовочный кирпич достаточной теплозащитой. У вас приведены расчеты по термическому сопротивлению данного блока, на которые мы опирались при выборе строительных материалов. Прошу развеять наши сомнения в вопросе необходимости дополнительного утепления. И не приведет ли подобное "вмешательство" в технологию строительства к нежелательным последствиям, например - смещение "точки росы". Дом строим в Дмитровском районе.

Ответил:

Здравствуйте, Наталья.

 самый теплоэффективный керамический блок РоссииПрименение керамических блоков Кайман30 позволяет строить загородные дома, отвечающие всем действующим нормативам, и в частности, отвечающие СНиП "Тепловая защита зданий" для таких городов как Екатеринбург, Новосибирск, Пермь, Красноярск, без включения в конструкцию внешней стены слабого звена - слоя утеплителя.

Вы совершенно правильно рассуждаете, полагая, что если выполнить утепление внешней стены изнутри, то сместиться "точка росы". Таким образом тепло отсекается от керамической стены, которая окажется  холодной. Проблема внутреннего утепления усугубится если точка росы сместится на границу утеплителя и керамического блока, в этом случае будет происходить активное конденсатообразование.

Для большинства населённых регионов России внешняя стена из блока Кайман30 не требует утепления, не в случае облицовки дома щелевым кирпичом, не в случае штукатурки дома по фасаду.

Не в коем случае не стоит утеплять дом внешние стены которого возведены из теплоэффективных керамических блоков Кайман30, тем более изнутри. Утеплитель - слабое звено, срок службы которого ограничен 30-35 годами.

Ниже приведен теплотехнический расчёт, выполненный по методике описанной в СНиП "Тепловая защита зданий" внешней стены с применением керамического блока Керакам Kaiman30, облицованной кирпичом, а также внешней стены из блока Керакам Kaiman30, с нанесением декоративной штукатурки по фасаду здания.

Для начала определим требуемое термическое сопротивление для внешних стен жилых зданий для города Дмитров, а также создаваемое термическое сопротивление рассматриваемыми конструкциями.

Способность конструкции сохранять тепло определяется таким физическим параметром как термическое сопротивление конструкции (R, м2*С/Вт).

Определим градусо-сутки отопительного периода, °С ∙ сут/год, по формуле (СНиП "Тепловая защита зданий") для города Дмитров.

ГСОП = (tв - tот)zот

 где,
tв - расчетная температура внутреннего воздуха здания, °С, принимаемая при расчете ограждающих конструкций групп зданий указанных в таблице 3 (СНиП "Тепловая защита зданий"): по поз. 1 - по минимальным значениям оптимальной температуры соответствующих зданий по ГОСТ 30494 (в интервале 20 - 22 °С);
tот - средняя температура наружного воздуха, °С в холодный период, для г. Дмитров значение -3,1 °С;
zот - продолжительность, сут/год, отопительного периода, принимаемые по своду правил для периода со среднесуточной температурой наружного воздуха не более 8 °С, для города Дмитров значение 216 суток

ГСОП = (20- (-3,1))*216 = 4 989,60 °С*сут.

Значение требуемого термического сопротивления для внешних стен жилых зданий определим по формуле (СНиП "Тепловая защита зданий)

Rтр0=а*ГСОП+b

 где,
Rтр0 - требуемое термическое сопротивление;
а и b - коэффициенты, значения которых следует принимать по данным таблицы №3 СНиП "Тепловая защита зданий" для соответствующих групп зданий, для жилых зданий значение а следует принять равным 0,00035, значение b - 1,4

Rтр0=0,00035*4 989,60+1,4 = 3,1464 м2*С/Вт

Kaiman 30 на 200.jpgФормула расчета условного термического сопротивления рассматриваемой конструкции:

R0= Σ δnn + 0,158

где,
Σ – символ суммирования слоёв для многослойных конструкций;
δ - толщина слоя в метрах;
λ - коэффициент теплопроводности материала слоя при условии эксплуатационной влажности;
n - номер слоя (для многослойных конструкций);
0,158 - поправочный коэффициент, который для упрощения можно принять как константу.

Формула для расчёта приведённого термического сопротивления.

Rr0= R0 х r

где,
r – коэффициент теплотехнической однородности конструкций, имеющих неоднородные участки (стыки, теплопроводные включения, притворы и т.д.)

Согласно стандарта СТО 00044807-001-2006 по Таблице № 8 значение коэффициента теплотехнической однородности r для кладки из крупноформатных пустотелых пористых керамических камней и газосиликатных блоков следует принять равным 0,98.

При этом, обращаю Ваше внимание на то, что данный коэффициент не учитывает то, что
  1. мы рекомендуем вести кладку с применением тёплого кладочного раствора (этим существенно нивелируется неоднородность на стыках);
  2. в качестве связей несущей стены и лицевой кладки мы используем не металлические, а базальтопластиковые связи, которые буквально в 100 раз меньше проводят тепло, чем стальные связи (этим существенно нивелируются неоднородности образующихся за счёт теплопроводных включений);
  3. откосы оконных и дверных проёмов, согласно нашей проектной документации дополнительно утепляются экструдированным пенополистиролом (что нивелирует неоднородность в местах оконных и дверных проёмов, притворов).
Из чего можно сделать вывод - при выполнении предписаний нашей рабочей документации коэффициент однородности кладки стремится к единице. Но в расчёте приведённого термического сопротивления Rr0 мы всё-таки будем использовать табличное значение 0,98.

Rr0 должно быть больше или равно R0требуемое.

Определяем режим эксплуатации здания, для того чтобы понять какой коэффициент теплопроводности λа или λв принимать при расчёте условного термического сопротивления.

Методика определения режима эксплуатации подробно описана в СНиП "Тепловая защита зданий". Опираясь на указанный нормативный документ, выполним пошаговую инструкцию.

1-й шаг. Определим зону влажности региона застройки - г. Дмитров используя Приложение В СНиП "Тепловая защита зданий".

Климатическая карта влажности Москва

Согласно таблице город Дмитров находится в зоне 2 (нормальный климат). Принимаем значение 2 - нормальный климат.

2-й шаг. По Таблице №1 СНиП "Тепловая защита зданий" определяем влажностный режим в помещение.

При этом, обращаю внимание, в отопительный сезон влажность воздуха в помещение падает до 15-20%. В отопительный период влажность воздуха необходимо поднимать хотя бы до 35-40%. Комфортной для человека считается влажность 40-50%.
Для того чтобы поднять уровень влажности необходимо проветривать помещение, можно использовать увлажнители воздуха, поможет установка аквариума.

Климатическая карта зоны влажности

Согласно Таблице 1 влажностный режим в помещение в отопительный период при температуре воздуха от 12 до 24 градусов и относительной влажности до 50% - сухой.

3-й шаг. По Таблице №2 СНиП "Тепловая защита зданий" определяем условия эксплуатации.

Для этого находим пересечение строки со значением влажностного режима в помещение, в нашем случае - это сухой,  со столбцом влажности для города Дмитров, как было выяснено ранее - это значение нормальный.

Климатическая карта зоны влажности

Резюме.
Согласно методики СНиП "Тепловая защита зданий" в расчёте условного термического сопротивления (R0) следует применять значение при условиях эксплуатации А, т.е. необходимо использовать коэффициент теплопроводности λа.

Здесь можно посмотреть Протокол испытаний на теплопроводность для керамических блоков Керакам Kaiman 30.
Значение коэффициента теплопроводности λа Вы сможете найти в конце документа.

Рассмотрим кладку внешней стены, с применением керамических блоков Керакам Kaiman 30, облицованную керамическим пустотелым кирпичом и кладку, где в качестве отделки используется декоративная штукатурка.

кладка керамического блока СуперТермо30 с облицовочным кирпичёмОбщая толщина стены без учёта штукатурного слоя 430мм (300мм керамический блок Керакам Кайман30 + 10мм технологический зазор, заполняемый цементно-перлитовым раствором + 120мм лицевая кладка).


1 слой (поз.1) – 20мм теплоизоляционная цементно-перлитовая штукатурка (коэффициент теплопроводности 0,18 Вт/м*С).
2 слой (поз.2) – 300мм кладка стены с применением блока Керакам Kaiman30 (коэффициент теплопроводности кладки в эксплуатационном состояние А 0,094 Вт/м*С).
3 слой (поз.4) - 10мм лёгкая цементно-перлитовая смесь между кладкой керамического блока Керакам Kaiman30 и лицевой кладкой (плотность 200 кг/м3, коэффициент теплопроводности при эксплуатационной влажности менее 0,12 Вт/м*С).
4 слой (поз.5)– 120мм кладка стены с применением щелевого облицовочного кирпича (коэффициент теплопроводности кладки в эксплуатационном состояние 0,45 Вт/м*С.

поз. 3 - тёплый кладочный раствор
поз. 6 - цветной кладочный раствор.



кладка керамического блока Кайман30 плюс штукатрука
Общая толщина стены без учёта штукатурного слоя 300мм (300мм керамический блок Керакам Кайман30).


1 слой (поз.3) – 20мм теплоизоляционная цементно-перлитовая штукатурка (коэффициент теплопроводности 0,18 Вт/м*С).
2 слой (поз.4) – 300мм кладка стены с применением блока Керакам Kaiman30 (коэффициент теплопроводности кладки в эксплуатационном состояние А 0,094 Вт/м*С).
3 слой (поз.2) - 20мм теплоизоляционная цементно-перлитовая штукатурка (коэффициент теплопроводности 0,18 Вт/м*С).
4 слой (поз.1)– 3мм слой декоративной штукатурки.




Считаем условное термическое сопротивление R0 для рассматриваемых конструкций.

Конструкция внешней стены в которой использован блок Керакам Kaiman30 с облицовкой кирпичом

R0 Кайман30 + кирпич=0,020/0,18+0,300/0,094+0,01/0,12+0,12/0,45+0,158=3,8106 м2*С/Вт

Конструкция внешней стены в которой использован блок Керакам Kaiman30 с облицовкой декоративной штукатуркой

R0 Кайман30 + штукатурка=0,020/0,18+0,300/0,094+0,020/0,18+0,158=3,5717 м2*С/Вт

Считаем приведённое термическое сопротивление Rr0 рассматриваемых конструкций.

Конструкция внешней стены в которой использован блок Керакам Kaiman30 с облицовкой кирпичом

Rr0 Кайман30=3,8106 м2*С/Вт * 0,98 = 3,7344 м2*С/Вт

Конструкция внешней стены в которой использован блок Керакам Kaiman30 с облицовкой декоративной штукатуркой

Rr0 Кайман30 + штукатурка=3,5717 м2*С/Вт * 0,98 = 3,5003 м2*С/Вт

Приведённое термическое сопротивление рассматриваемых конструкций внешней стены выше требуемого термического сопротивления для города Дмитров (3,1464 м2*С/Вт), а это означает, что обе конструкции удовлетворяют СНиП "Тепловая защита зданий" для города Дмитров.

В таблице ниже представлены значения требуемого термического сопротивления для внешних стен жилых зданий для ряда городов России.

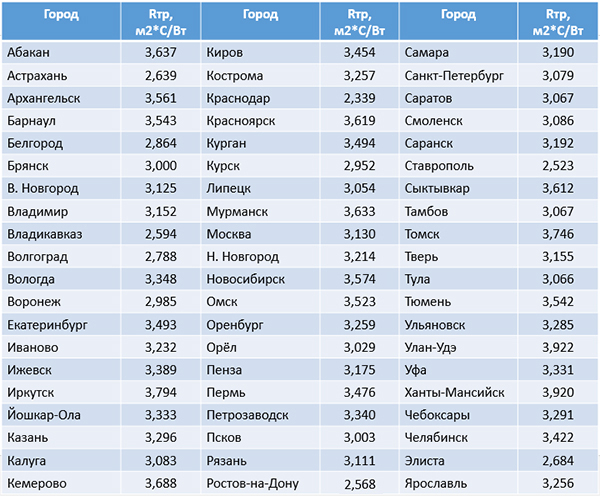

 Требуемое термическое сопротивление для жилых зданий для ряда городов России
