Здравствуйте. Подобрали в вашем каталоге проект дома с двухскатной кровлей 97-99 из керамических блоков. У вас на сайте указано, что в качестве материала внешних стен заложен керамический блок Кайман30. В качестве альтернативы рассматриваю гжельские керамоблоки с толщиной 510мм. Хотелось бы увидеть сравнение затрат и характеристик при сравнение этих блоков. Строить буду в Твери. Фасад - облицовочный кирпич. Фундамент плита. Спасибо.

Ответил:

проект двухэтажного дома, с мансардой, с пятью спальнями, со вторым светом Здравствуйте, Юрий.

Рассматриваемый Вами проект дома 97-99 относится к серии домов - Бальтра

В проектной документации на дом 97-99 заложен керамический блок Керакам Кайман30.

Несомненно, можно реализовать рассматриваемый Вами проект дома применяя для кладки несущих стен 510-й блок Гжельского завода

При выборе 510-го блока Гжельского завода итоговые затраты окажутся существенно выше и возрастут на 285 504 рубля. Подробные расчёты представлены ниже.

 самый теплоэффективный керамический блок РоссииПрименение керамических блоков Кайман30 позволяет строить загородные дома, отвечающие всем действующим нормативам, и в частности, отвечающие СНиП "Тепловая защита зданий" для таких городов как Екатеринбург, Новосибирск, Пермь, Красноярск, без включения в конструкцию внешней стены слабого звена - слоя утеплителя.

При этом стоимость возведения одного квадратного метра жилья будет одной из самых низких, при сравнении с любым каменным блоком, в том числе и в сравнении с газосиликатными блоками.

Проекты домов из керамических блоков включены в акцию Проект дома бесплатно.

По условиям акции при покупке керамических блоков Кайман30 в нашей компании мы вернём Вам стоимость оплаченной Вами проектной документации.

В чём отличие современных теплоэффективных керамических блоков Кайман30 от обычных керамических блоков с ромбовидной решёткой:

510-й блок Гжельского кирпичного завода Теплоэффективный керамический блок Керакам Kaiman 30.jpg
  1. Крупноформатный блок представляет собой сотовую структуру, где воздух находится в связанном состояние, в замкнутых камерах.  Воздух, без возможности движения, выступает как отличный теплоизолятор. Как следствие, при определении теплосберегающей способности того или иного блока, решающее значение имеет не габаритный размер, а длина керамической дорожки.  Тепло из дома будет уходить по лабиринту керамических дорожек каждого из рассматриваемых блоков. Обратите внимание на решётки двух рассматриваемых блоков, в более современном блоке Кайман30, путь, который должен будет преодолеть тепловой поток, длиннее;
  2. Обратите внимание и на то, что дорожка у блока Кайман30 имеет меньшую толщину, чем у 510-го блока гжельского завода. Очевидно, это тоже способствует сохранению тепла в доме;
  3. У Кайман30 марка прочности на сжатие ниже, чем у блока Гжельского кирпичого завода, это связано с тем, что у Кайман30 выше поризация самой глины, и это также способствует сохранению тепла в доме зимой и комфортной прохлады летом, при этом для 2-х этажного дома марки прочности М75 более чем достаточно. Блоки Кайман30 можно использовать при строительстве домов с этажностью до 5-ти;
  4. Ну и наконец, последнее, запатентованное ноу хау, в конструкции блока Кайман30, это теплоэффективный замок боковой стыковки блоков. У блоков Кайман30 замок представляет собой длинный пиловидный путь для выхода тепла из дома. В устаревшей модели керамического блока, одним из образцов которого является 510-й блок Гжельского кирпичного завода, тепло в замке утекает по прямой и толстой дорожке.

Несмотря на то, что стена из блоков Кайман30 обеспечивает больший комфорт проживания в доме, чем стена из 510-х блоков Гжельского кирпичного завода, итоговые затраты на строительство окажутся ниже при использовании блоков Керакам Kaiman 30.

Ниже представлен сравнительный расчёт затрат, забегая вперёд сообщу, что использование более современного продукта - керамического блока Керакам Kaiman 30 вместо 510-х блоков Гжельского кирпичного завода позволяет снизить затраты на 285 504 рубля

Здесь можно посмотреть Протокол испытаний на теплопроводность для керамических блоков Керакам Kaiman 30.

Для начала определим требуемое термическое сопротивление для внешних стен жилых зданий для города Тверь, а также создаваемое термическое сопротивление рассматриваемыми конструкциями.

Способность конструкции сохранять тепло определяется таким физическим параметром как термическое сопротивление конструкции (R, м2*С/Вт).

Определим градусо-сутки отопительного периода, °С ∙ сут/год, по формуле (СНиП "Тепловая защита зданий") для города Тверь.

ГСОП = (tв - tот)zот

 где,
tв - расчетная температура внутреннего воздуха здания, °С, принимаемая при расчете ограждающих конструкций групп зданий указанных в таблице 3 (СНиП "Тепловая защита зданий"): по поз. 1 - по минимальным значениям оптимальной температуры соответствующих зданий по ГОСТ 30494 (в интервале 20 - 22 °С);
tот - средняя температура наружного воздуха, °С в холодный период, для г. Тверь значение -3,0 °С;
zот - продолжительность, сут/год, отопительного периода, принимаемые по своду правил для периода со среднесуточной температурой наружного воздуха не более 8 °С, для города Тверь значение 218 суток

ГСОП = (20- (-3,0))*218 = 5,014,00 °С*сут.

Значение требуемого термического сопротивления для внешних стен жилых зданий определим по формуле (СНиП "Тепловая защита зданий)

Rтр0=а*ГСОП+b

 где,
Rтр0 - требуемое термическое сопротивление;
а и b - коэффициенты, значения которых следует принимать по данным таблицы №3 СНиП "Тепловая защита зданий" для соответствующих групп зданий, для жилых зданий значение а следует принять равным 0,00035, значение b - 1,4

Rтр0=0,00035*5,014+1,4 = 3,1549 м2*С/Вт

Kaiman 30 на 200.jpgФормула расчета условного термического сопротивления рассматриваемой конструкции:

R0= Σ δnn + 0,158

где,
Σ – символ суммирования слоёв для многослойных конструкций;
δ - толщина слоя в метрах;
λ - коэффициент теплопроводности материала слоя при условии эксплуатационной влажности;
n - номер слоя (для многослойных конструкций);
0,158 - поправочный коэффициент, который для упрощения можно принять как константу.

Формула для расчёта приведённого термического сопротивления.

Rr0= R0 х r

где,
r – коэффициент теплотехнической однородности конструкций, имеющих неоднородные участки (стыки, теплопроводные включения, притворы и т.д.)

Согласно стандарта СТО 00044807-001-2006 по Таблице № 8 значение коэффициента теплотехнической однородности r для кладки из крупноформатных пустотелых пористых керамических камней и газосиликатных блоков следует принять равным 0,98.

При этом, обращаю Ваше внимание на то, что данный коэффициент не учитывает то, что
  1. мы рекомендуем вести кладку с применением тёплого кладочного раствора (этим существенно нивелируется неоднородность на стыках);
  2. в качестве связей несущей стены и лицевой кладки мы используем не металлические, а базальтопластиковые связи, которые буквально в 100 раз меньше проводят тепло, чем стальные связи (этим существенно нивелируются неоднородности образующихся за счёт теплопроводных включений);
  3. откосы оконных и дверных проёмов, согласно нашей проектной документации дополнительно утепляются экструдированным пенополистиролом (что нивелирует неоднородность в местах оконных и дверных проёмов, притворов).
Из чего можно сделать вывод - при выполнении предписаний нашей рабочей документации коэффициент однородности кладки стремится к единице. Но в расчёте приведённого термического сопротивления Rr0 мы всё-таки будем использовать табличное значение 0,98.

Rr0 должно быть больше или равно R0требуемое.

Определяем режим эксплуатации здания, для того чтобы понять какой коэффициент теплопроводности λа или λв принимать при расчёте условного термического сопротивления.

Методика определения режима эксплуатации подробно описана в СНиП "Тепловая защита зданий". Опираясь на указанный нормативный документ, выполним пошаговую инструкцию.

1-й шаг. Определим зону влажности региона застройки - г. Тверь используя Приложение В СНиП "Тепловая защита зданий".

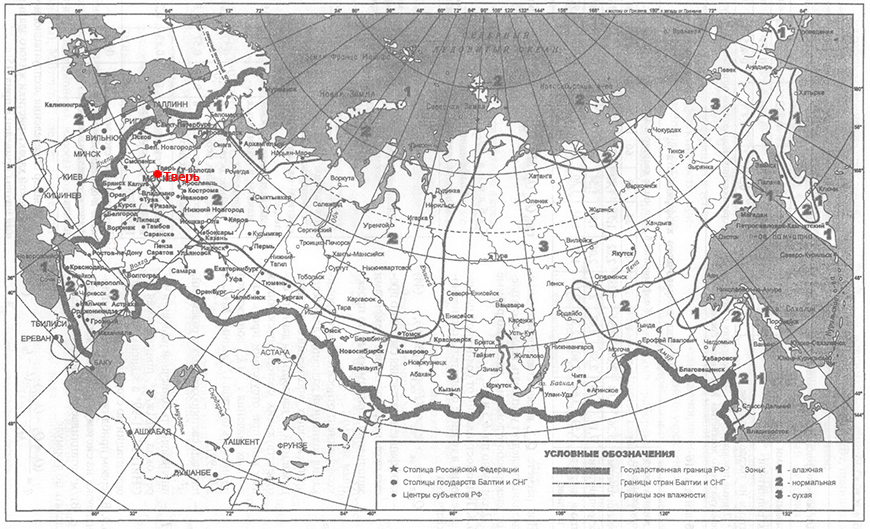

Карта влажности Тверь

Согласно таблице город Тверь находится в зоне 2 (нормальный климат). Принимаем значение 2 - нормальный климат.

2-й шаг. По Таблице №1 СНиП "Тепловая защита зданий" определяем влажностный режим в помещение.

При этом, обращаю внимание, в отопительный сезон влажность воздуха в помещение падает до 15-20%. В отопительный период влажность воздуха необходимо поднимать хотя бы до 35-40%. Комфортной для человека считается влажность 40-50%.
Для того чтобы поднять уровень влажности необходимо проветривать помещение, можно использовать увлажнители воздуха, поможет установка аквариума.

Климатическая карта зоны влажности

Согласно Таблице 1 влажностный режим в помещение в отопительный период при температуре воздуха от 12 до 24 градусов и относительной влажности до 50% - сухой.

3-й шаг. По Таблице №2 СНиП "Тепловая защита зданий" определяем условия эксплуатации.

Для этого находим пересечение строки со значением влажностного режима в помещение, в нашем случае - это сухой,  со столбцом влажности для города Тверь, как было выяснено ранее - это значение нормальный.

Климатическая карта зоны влажности

Резюме.
Согласно методики СНиП "Тепловая защита зданий" в расчёте условного термического сопротивления (R0) следует применять значение при условиях эксплуатации А, т.е. необходимо использовать коэффициент теплопроводности λa.

Здесь можно посмотреть Протокол испытаний на теплопроводность для керамических блоков Керакам Kaiman 30.
Значение коэффициента теплопроводности λa Вы сможете найти в конце документа.

Рассмотрим кладку внешней стены, с применением керамических блоков Керакам Kaiman 30 и 510-й блок Гжельского кирпичного завода, облицованную керамическим пустотелым кирпичом.

кладка керамического блока СуперТермо30 с облицовочным кирпичёмДля варианта использования керамического блока Керакам Kaiman 30 общая толщина стены без учёта штукатурного слоя 430мм (300мм керамический блок Керакам Kaiman 30 + 10мм технологический зазор, заполняемый цементно-перлитовым раствором + 120мм лицевая кладка).

Для варианта использования керамического 510-го блока Гжельского завода общая толщина стены без учёта штукатурного слоя 640мм (510мм керамический блок Гжельского завода + 10мм технологический зазор, заполняемый цементно-перлитовым раствором + 120мм лицевая кладка).

1 слой (поз.1) – 20мм теплоизоляционная цементно-перлитовая штукатурка (коэффициент теплопроводности 0,18 Вт/м*С).
2 слой (поз.2) – 300мм кладка стены с применением блока Кайман30 (коэффициент теплопроводности кладки в эксплуатационном состояние A 0,094 Вт/м*С) или 510мм кладка стены с применением блока 510-го блока Гжельского завода (коэффициент теплопроводности кладки в эксплуатационном состояние А 0,143 Вт/м*С)
3 слой (поз.4) - 10мм лёгкая цементно-перлитовая смесь между кладкой керамического блока и лицевой кладкой (плотность 200 кг/м3, коэффициент теплопроводности при эксплуатационной влажности менее 0,12 Вт/м*С).
4 слой (поз.5)– 120мм кладка стены с применением щелевого облицовочного кирпича (коэффициент теплопроводности кладки в эксплуатационном состояние 0,45 Вт/м*С.

поз. 3 - тёплый кладочный раствор
поз. 6 - цветной кладочный раствор.

Считаем условное термическое сопротивление R0 для рассматриваемых конструкций.

Конструкция внешней стены в которой использован блок Керакам Kaiman30

R0 Кайман30=0,020/0,18+0,3/0,094+0,01/0,12+0,12/0,45+0,158 = 3,8106 м2*С/Вт

Конструкция внешней стены в которой использован блок Гжельского завода

R0 510=0,020/0,18+0,51/0,143+0,01/0,12+0,12/0,45+0,158 = 4,1855 м2*С/Вт

Считаем приведённое термическое сопротивление Rr0 рассматриваемых конструкций.

Конструкция внешней стены в которой использован блок Керакам Kaiman30

Rr0 Кайман30=3,8106 м2*С/Вт * 0,98 = 3,7344 м2*С/Вт

Конструкция внешней стены в которой использован блок Гжельского завода

Rr0 510=4,1855 м2*С/Вт * 0,98 = 4,1018 м2*С/Вт


Приведённое термическое сопротивление двух рассматриваемых конструкций выше требуемого термического сопротивления для города Тверь (3,1549 м2*С/Вт), а это означает, что обе конструкции удовлетворяют СНиП "Тепловая защита зданий" для города Тверь.

Сравним затраты на строительство двух рассматриваемых материалов на примере конкретного проекта дома 97-99. Для строительства этого дома в городе Тверь.

проект двухэтажного дома, с мансардой, с пятью спальнями, со вторым светом Исходные условия.

Общая площадь дома – 200,70 м2.

Площадь внешних стен за вычетом оконных и дверных проёмов – 232 м2.

Периметр ленты фундамента под внешние стены – 49 погонных метров.

Фундамент - монолитная железобетонная плита.

Отделка фасада - облицовочный кирпич.

Считаем затраты на возведение одного квадратного метра внешней стены с применением сравниваемых материалов, а также увеличение затрата на фундамент при выборе 380-го блока Гжельского кирпичного завода, формирующего большую толщину стены - 510мм.

Сравнение затрат на строительство из керамического блока Гжельского завода и Керакам Kaiman 30
  Керамический блок конкурентов Гжельский 510 (510мм) Керамический блок Керакам Kaiman 30 (300мм)
Стоимость керамических
блоков на 1м2 кладки
2 кладки - 17,3 блоков
цена блока с доставкой 112 руб/шт
2 = 17,3 х 112 = 1 938,00 руб/м2
2 кладки - 17,1 блоков
цена блока с доставкой 112 руб/шт
2 = 17,1 х 112 = 1 915,00 руб/м2
Стоимость раствора
на 1м2 кладки
408 руб/м2  240 руб/м2
Стоимость работ
на 1 м2 кладки
3 кладки - 2 500 рублей
2 кладки = 2 500 х 0,51 = 1 275 руб/м2
3 кладки - 2 500 рублей
2 кладки = 2 500 х 0,3 = 750 руб/м2
Дополнительные расходы
на фундаментные работы
Разница в толщине внешней стены
0,21 метра.
Соответственно на эту же величину
увеличивается толщина плиты
фундамента и ребро жесткости под
несущие стены.
Высота плиты фундамента - 0,3 метра.
Высота ребра жесткости - 0,25 метра.
Периметр фундамента под внешние
стены 49 пог. метров
Дополнительное кол-во м3 бетона
0,21 х 0,55 х 49 = 5,66 м3
Стоимость бетона В22,5 - 4 200 руб/м3
Стоимость фундам. работ - 7 000 руб/м3
Дополнительные расходы на фундамент
5,66 х (4 200 + 7 000) = 63 392 рубля
                                                      -
Стоимость проекта дома базовая стоимость проекта - 56 000 рублей
              проект дома бесплатно
Итого:      площадь внешних стен за вычетом
оконных и дверных проёмов - 232 м2
затраты на материалы стен и работы
232 х (1 938 + 408 + 1 275) = 840 072 рубля

доп. затраты на фундамент - 63 392 рубля

затраты на проект дома - 56 000 рублей

итого
840 072 + 63 392 + 56 000 = 959 464 рубля
площадь внешних стен за вычетом
оконных и дверных проёмов - 232 м2
затраты на материалы стен и работы
232 х (1 915 + 240 + 750) = 673 960 рублей





итого
673 960 рублей
Итого, выбор в пользу керамических блоков Керакам Kaiman 30, вместо блоков Гжель 51, при строительстве в городе Тверь дома по проекту 97-99, позволит снизить затраты на строительство на 285 504 рубля!
