Здравствуйте!Хотелось бы увидеть проект 10-51 в вертикальном разрезе.Сколько кубов бруса 200х200 уходит на строительство?АР проекта-это фасады,планы,разрезы,а что входит в КР(схемы разводки канализации,электрики и т.д.) или нет? Ответьте поподробнее. Спасибо!

Ответил: Тарасова Анна Анатольевна

 проект дома 10-51. Здравствуйте, Сергей.

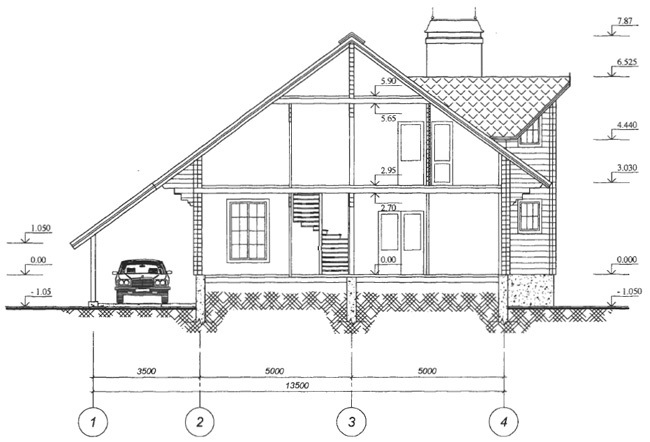

1. Разрез по проекту дома 10-51 представлен ниже.
2. По проекту расход бруса 150 х 150 составляет 35,7 куб.м.
3. В раздел АР входят чертежи поэтажных планов, фасадов, разрезов, спецификация заполнения оконных и дверных проемов. В раздел КР входят чертежи фундамента, перекрытий и стропильной конструкции кровли. Существует также раздел ИС (инженерные сети) в состав которого могут входить такие разделы ОВ(отопление и вентиляция), ЭО (электрооборудование), ВК (вентиляция-кондиционирование) и другие, но , к сожалению, в данном проекте раздел ИС не разработан.
 проект дома 10-51.
