Устройство фундамента


Самые надежные фундаменты в проектах домов Движущая сила


 Проекты домов бесплатно, при покупке керамических блоков Керакам СуперТермо30.Наши проеФото-2010 149.jpgкты домов спроектированы с применением самых надежных на сегодняшний день типов фундаментов.

  К таким типам относятся ленточный фундамент, который может быть реализован из сборных фундаментых блоков(фбс), устанавливаемых на монолитной опорной ленте или же полностью реализованная лента из монолитного бетона, а также самый экономичный тип основания дома: свайно-ростверковый фундамент.

Ниже представлены данные типы фундаментов:


Ленточный монолитный фундамент с опорной подушкой без цокольного этажа


  Фундамент ленточный монолитный без цоколя версия ТК30 с консолью
  1. теплый кладочный раствор PEREL
  2. керамический блок Керакам ST30
  3. облегченная штукатурка на цементной основе Глимс Velur
  4. экструдированный пенополистирол Ursa XPS
  5. стяжка пола из пескобетона м300
  6. плита перекрытия ж/б
  7. заделка бетоном
  8. теплоизоляционная вставка из экструдированного пенополистирола
  9. отсечная гидроизоляция
  10. гибкие связи для кирпичной кладки
  11. цветной раствор для кирпичной кладки
  12. лицевой кирпич
  13. кирпичная кладка шириной 12см
  14. декоративный облицовочный камень
  15. комбинированный каркас из композитной и металлической арматуры
  16. бетонная консоль
  17. защитный профиль
  18. гидроизоляция фундамента Унифлекс ЭПП
  19. дренажная мембрана Изостуд
  20. отмостка фундамента из дорожного клинкера
  21. слой геотекстиля
  22. дренаж фундамента
  23. щебень фр. 30-40м

Ленточный монолитный фундамент с опорной подушкой с цокольным этажем

  Фундамент ленточный монолитный с цоколем 16 версия 589.jpg
  1. теплый кладочный раствор PEREL
  2. керамический блок Керакам ST30
  3. облегченная штукатурка на цементной основе Глимс Velur
  4. теплозвукоизоляция пола минвата или экструдированный пенополистирол
  5. стяжка пола из пескобетона м300
  6. цокольная штукатурка Глимс TWEED
  7. стяжка пола из пескобетона м300 армированная композитной арматурой
  8. стяжка пола
  9. утеплитель для пола цокольного этажа
  10. профилированная защитно-изоляционная мембрана изостуд
  11. облицовочный кирпич
  12. гибкие связи для кирпичной кладки
  13. цветной кладочный раствор Perel для кирпичной кладки
  14. декоративный облицовочный камень
  15. кирпичная кладка
  16. отсечная гидроизоляция
  17. защитный профиль
  18. гидроизоляция фундамента Унифлекс ЭПП
  19. отмостка фундамента из дорожного клинкера
  20. обратная засыпка
  21. слой геотекстиля
  22. дренаж фундамента
  23. щебень фр. 30-40м

Свайно-ростверковый монолитный фундамент

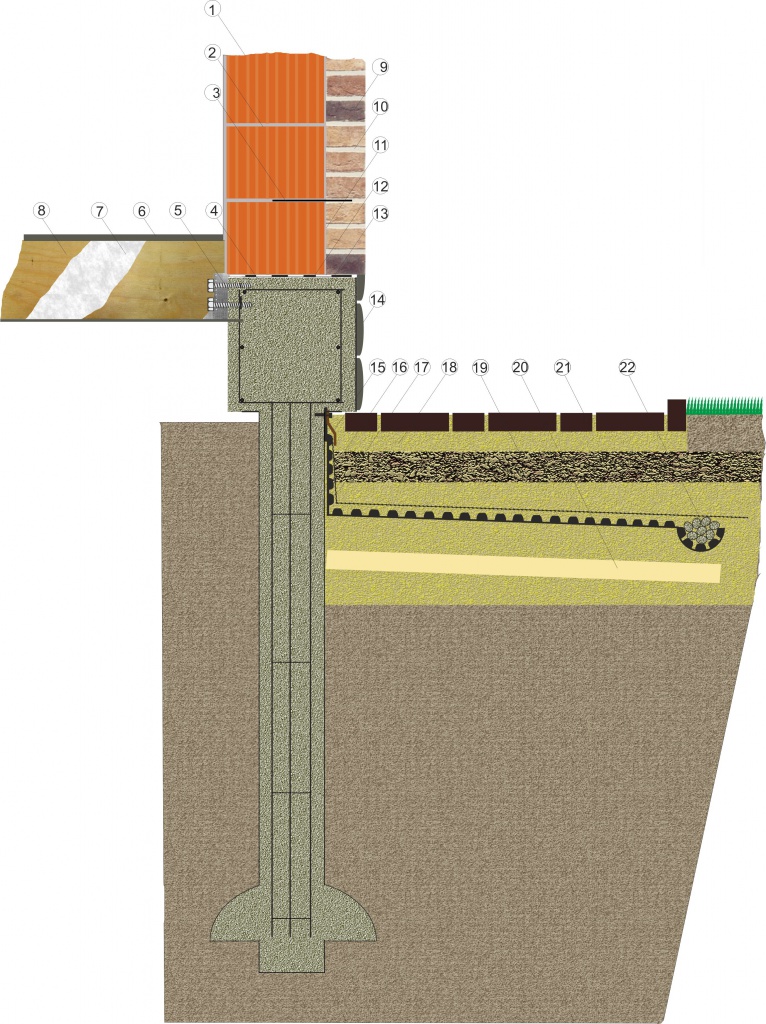

 фундамент тисе ТК с балками lvl версия 16.jpg
  1.   теплая керамика Керакам ST30
  2.   теплоизоляционный раствор для кладки блоков
  3.   гибкая связь для кирпичной кладки
  4.   гидроизоляция
  5.   держатель бруса OBR
  6.   настил пола- плита цсп 24мм
  7.   утеплитель для пола без фенолов и формальдегидов ursa pureone 37RN
  8.   LVL брус перекрытия
  9.   облицовочный кирпич
  10.   цветной кладочный раствор для кирпичной кладки
  11.   крепежный уголок для связи кирпичной кладки
  12.   отсечная гидроизоляция
  13.   арматурный каркас ростверка из стеклопластиковой арматуры
  14.   декоративный облицовочный камень
  15.   защитный профиль
  16.   дренажная мембрана
  17.   слой геотекстиля
  18.   обратная засыпка
  19.   песчано-гравийная смесь с фракцией 8-10мм h=100мм
  20.   утеплитель отмостки из экструдированного пенополистирола ursa xps
  21.   отмостка фундамента из дорожного клинкера
  22.   щебень фр. 30-40мм


Композитная арматура- современный материал для армирования фундаментов.

 rockbar композитная арматура.jpg   Также стоит отметить, что в качестве основной рабочей арматуры фундаментов запроектирована арматура последнего поколения- базальтопластиковая композитная арматура. Производство и использование композитной арматуры подтверждено ГОСТ 31938-2012. Применение композитной арматуры в качестве армирующего материала для фундамента позволяет уменьшить затраты на строительство дома и повысить общую надежность конструкции. Повышение надежности обеспечивается тем, что в отличии от металла, композиты не подвержены действию коррозии, а поэтому находясь даже в увлажненной бетонной среде фундамента обеспечивают совместную работу бетона и арматуры в основании дома.
   Композитная арматура имеет более чем в 3 раза превышение предела прочности на разрыв по сравнению с металлом, поэтому экономически нецелесообразно менять один диаметр арматуры на такой же диаметр металлической. Именно поэтому при расчете композитной арматуры вводится понятие равнопрочная замена.

Равнопрочная замена арматуры- замена металлической арматуры на композитную с другим диаметром, но с такой же прочностью на растяжение.

Понятие "равнопрочная замена"  была введена как  простой механизм определения  необходимого диаметра композитной арматуры при замене металлической арматуры на композитную. Принимая во внимание, разный характер поведения металла и композита под нагрузкой, разный характер разрушения после превышения предела прочности на разрыв:
  • у металлической арматуры это кривая линия с площадкой текучести под нагрузкой
  • у композитной арматуры это прямая линия с упруголинейной зависимостью под нагрузкой до разрушения
 можно с уверенностью рекомендовать использование композитной арматуры на упругом основании. Фундаменты и несущие стены к таким основаниям относятся.

  Расчет диаметра композитной арматуры при одинаковом предельном усилии с металломфото расчета равнопрочной замены.jpg
  В приведенном сравнительном расчете в качестве замены металлической арматуры  АIII(А400) для фундамента диаметром 12мм необходимо использовать композитную базальтопластиковую арматуру диаметром 6,84мм. С округлением вверх выбираем АКБ 7мм.
 Напомним, что речь идет именно о базальтопластиковой арматуре Rockbar производства чебоксарского завода Гален- лидера российской композитной отрасли. На большинстве предприятий отрасли производится композитная арматура на ровинге из стекловолокна, у которого предел прочности на растяжение составляет 1000-1100 Н/мм2 (мПа).  Поэтому в нижеследующей таблице учтены данные с учетом минимальных прочностных показателей композитной арматуры.

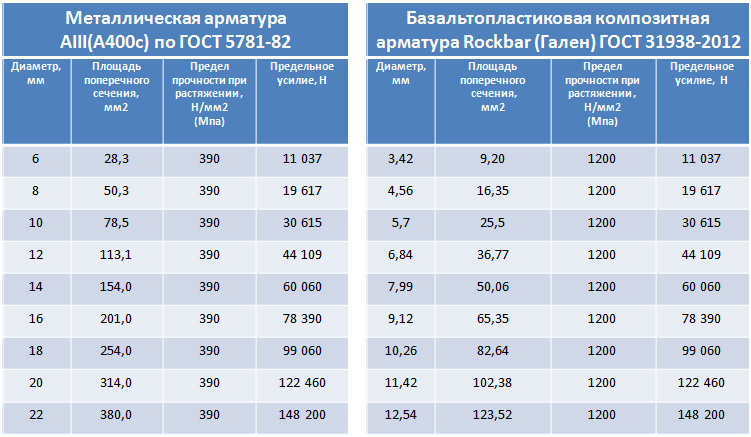

    Таблица равнопрочной замены арматуры
 фото равнопрочной замены копия.jpg

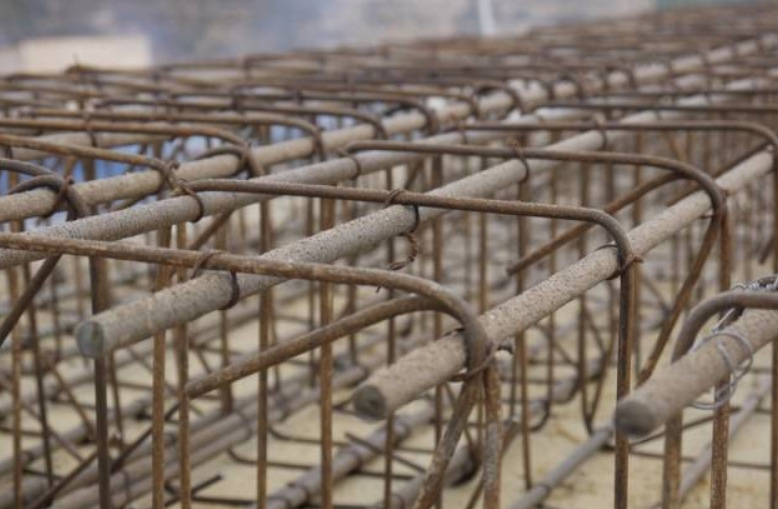

арматура акс плюс хомут металл.jpg
Любая композитная арматура имеет "структурную память", сформированную в момент отверждения смолы. Отверждается смола на производственной линии в прямолинейном направлении. Поэтому согнуть композитную арматуру для получения гнутых элементов возможно только в процессе её производства, тогда, когда смола ещё не отвердела. Готовая композитная арматура, будучи согнутая, обязательно выпрямится после того как уберется нагрузка. Именно поэтому, практичным решением для изготовления пространственных арматурных каркасов является комбинация металлической арматуры в гнутом состоянии и прямые участки, состоящие из стержней композитной арматуры. Такие комбинированные каркасы из композита и металла ещё называют гибридными.

 Ниже приведён расчёт затрат по проекту 87-65 для трех вариантов конструкций фундамента:

  1. Свайно-ростверковый фундамент
  2. Ленточный монолитный с опорной подушкой с заглублением 1.6м
  3. Ленточный монолитный с опорной подушкой для реализации цокольного этажа с заглублением 2.67м
проект дома 89-76 в стиле Шале из керамического блока с пристроенным гаражом на 1 машину
Исходные условия.

  Общая площадь дома – 141,70 м2.( с цокольным этажем площадь составляет- 211,55м2)
  Площадь внешних стен за вычетом оконных и дверных проёмов – 215 м2.
  Периметр ленты фундамента  – 39,00 погонных метров.
  Отделка фасада - облицовочный кирпич.




Рассматриваем затраты для реализации свайно-ростверкового фундамента

Вариант 1.  Свайно-ростверковый фундамент

  фундамент тисе ТК с балками lvl версия 16.jpg Армирование из металлической арматуры Армирование из композитной арматуры
Стоимость бетона для свай и ростверка Необходимое количество бетона В 22.5- 22,84м3
Стоимость бетона В22.5-3 800руб/м3
(22,84м3х3 800руб/м3)=86 792 руб.

Необходимое количество бетона В 22.5- 22,84м3 Стоимость бетона В22.5-3 800руб/м3
(22,84м3х3 800руб/м3)=86 792 руб.

Стоимость работ по вязке арматурного каркаса, монтажу опалубки, заливке бетона Стоимость работ 5 000 руб/м3 бетона.
5 0000 х 22,84м3=114 200 руб.
Стоимость работ 5 000 руб/м3 бетона.
5 0000 х 22,84м3=114 200 руб.
Стоимость материалов для арматурного каркаса Необходимое количество металлической арматуры:
А500с 8мм- 0,806тн (используется для гнутых элементов каркаса).
А500с 12мм-0,533тн (используется для прямолинейных участков).
Стоимость металлической арматуры составляет -30 000 руб/тн
(0,806тн+0,533тн) х 30 000 руб/тн= 40 170 руб.
Необходимое количество металлической арматуры:
А500с 8мм- 0,806тн (используется для гнутых элементов каркаса).
Композитная базальтопластиковая арматура АКБ 8мм-600 пог.м (используется для прямолинейных участков).
Стоимость композитной арматуры АКБ 8мм составляет 19,4 руб/пог.м
Стоимость металлической арматуры составляет -30 000 руб/тн
0,806тн. х 30 000руб/тн+600пог.м. х 19,4 руб/пог.м= 35 014 руб.
  Стоимость потерь на обрезки, перехлесты, некратные места ввиду ограниченной длины металлической арматуры   10% от кол-ва рабочей арматуры( А500С 12мм)
0,533тн х 30 000руб/тн х 10%=1 599 руб.

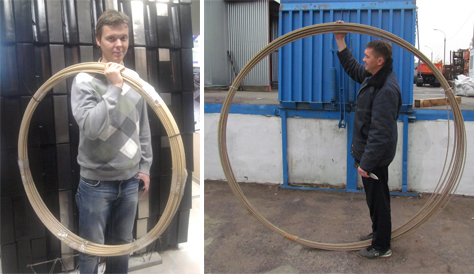

  Композитная арматура до D=10мм включительно поставляется в бухтах по 100м.
От бухты отрезается нужная длина и без отходов устанавливается в конструкцию.
Общий вес материалов арматурного каркаса (0,806тн + 0,533 тн)= 1.339 тн Вес 1 пог.метра композитной арматуры диаметром 8мм(равнопрочная замена А500с 12мм) составляет 0,113кг
0,806тн + 600пог.м. х 0,113кг/пог.м= 0,874тн
Форма поставки А 500с 8мм- поставляется в бухтах.
А 500с 12мм- поставляется в прутках по 6,7м или 11.7м
А 500с 8мм- поставляется в бухтах.
Композитная арматура АКБ 8мм-  поставляется в бухтах.
Стоимость доставки арматуры
и тип транспорта
Длиномер 7м или 12м
Стоимость доставки-10 000 руб.
Малотоннажный транспорт типа "газель". Стоимость доставки 2 500 руб.
ИТОГО
Бетон-86 792 руб
Армирование- 40 170 руб.
Перерасход металла- 1 599 руб.
Монолитные работы- 114 200 руб
Доставка- 10 000руб.
Итого:
86 792+114 200+1 599+40 170+10 000=252 761 руб.
Бетон- 86 792 руб.
Армирование- 35 014 руб.
Монолитные работы- 114 200 руб.
Доставка- 2 500 руб.
Итого:
86 792+114 200+35 014+2 500=238 506 руб.

Рассматриваем затраты для реализации ленточного фундамента с

глубиной заложения 1,6м

Вариант 2. Ленточный фундамент с глубиной заложения 1,6м.

  Фундамент ленточный монолитный без цоколя версия ТК30.jpg Армирование из металлической арматуры Армирование из композитной арматуры
Стоимость бетона для опорной подушки и монолитной ленты фундамента Необходимое количество бетона В 22.5- 51,2м3
Стоимость бетона В22.5-3 800руб/м3
(51,2м3х3 800руб/м3)=194 560 руб.
Необходимое количество бетона В 22.5- 51,2м3
Стоимость бетона В22.5-3 800руб/м3
(51,2м3х3 800руб/м3)=194 560 руб.
Стоимость работ по вязке арматурного каркаса, монтажу опалубки, заливке бетона Стоимость работ 5 000 руб/м3 бетона.
5 0000 х51,2м3=256 000 руб.
Стоимость работ 5 000 руб/м3 бетона.
5 0000 х 51,2м3=256 000 руб.
Стоимость материалов для арматурного каркаса   Необходимое количество металлической арматуры:
А500с 8мм- 1,7тн (используется для гнутых элементов каркаса).
А500с 12мм-3,286тн (используется для прямолинейных участков).
Стоимость металлической арматуры составляет -30 000 руб/тн
(1,7тн+3,286тн) х 30 000 руб/тн= 149 580 руб.
Необходимое количество металлической арматуры:
А500с 8мм- 1,7тн (используется для гнутых элементов каркаса).
Композитная базальтопластиковая арматура АКБ 8мм-3 700 пог.м (используется для прямолинейных участков).
Стоимость композитной арматуры АКБ 8мм составляет 19,4 руб/пог.м
Стоимость металлической арматуры составляет -30 000 руб/тн
1,7тн. х 30 000руб/тн+3 700пог.м. х 19,4 руб/пог.м= 122 780 руб
  Стоимость потерь на обрезки, перехлесты, некратные места ввиду ограниченной длины металлической арматуры   10% от кол-ва рабочей арматуры( А500С 12мм)
3,286тн х 30 000руб/тн х 10%=9 858 руб.
  Композитная арматура до D=10мм включительно поставляется в бухтах по 100м.
От бухты отрезается нужная длина и без отходов устанавливается в конструкцию.
Общий вес материалов арматурного каркаса (1,7 тн + 3,286 тн)= 4,986тн Вес 1 пог.метра композитной арматуры диаметром 8мм(равнопрочная замена А500с 12мм) составляет 0,113кг
1,7тн + 3 700пог.м. х 0,113кг/пог.м= 2,118тн
Форма поставки А 500с 8мм- поставляется в бухтах.
А 500с 12мм- поставляется в прутках по 6,7м или 11.7м
А 500с 8мм- поставляется в бухтах.
Композитная арматура АКБ 8мм-  поставляется в бухтах.
Стоимость доставки арматуры
и тип транспорта
Длиномер 7м или 12м
Стоимость доставки-10 000 руб.
Малотоннажный транспорт типа "бычок". Стоимость доставки 3 500 руб.
ИТОГО
Бетон-194 560 руб
Арматура- 149 580 руб.
Перерасход металла- 9 858 руб.
Монолитные работы- 256 000 руб
Доставка арматуры- 10 000руб.
Итого:
194 560+149 580+9 858+256 000+10 000=619 998 руб.
Бетон- 194 560 руб.
Арматура- 122 780 руб.
Монолитные работы- 256 000 руб.
Доставка арматуры- 3 500 руб.
Итого:
194 560+122 780+256 000+3 500=576 840 руб.


Рассматриваем затраты для реализации ленточного фундамента с цокольным

этажем на глубине заложения 2,67м.

Вариант 3. Ленточный монолитный с опорной подушкой для реализации цокольного этажа с заглублением 2.67м
  Фундамент ленточный монолитный с цоколем 16 версия 589.jpg
Армирование из металлической арматуры Армирование из композитной арматуры
Стоимость бетона для опорной подушки и монолитной ленты фундамента Необходимое количество бетона В 22.5- 89,8м3
Стоимость бетона В22.5-3 800руб/м3
(89,8м3х3 800руб/м3)=341 240 руб.
Необходимое количество бетона В 22.5- 89,8м3
Стоимость бетона В22.5-3 800руб/м3
(89,8м3х3 800руб/м3)=341 240 руб.
Стоимость работ по вязке арматурного каркаса, монтажу опалубки, заливке бетона Стоимость работ 5 000 руб/м3 бетона.
5 0000 х89,8м3=449 000 руб.
Стоимость работ 5 000 руб/м3 бетона.
5 0000 х 89,8м3=449 000 руб.
Стоимость материалов для арматурного каркаса Необходимое количество металлической арматуры:
А500с 8мм- 2,63тн (используется для гнутых элементов каркаса).
А500с 12мм-5,505тн (используется для прямолинейных участков).
Стоимость металлической арматуры составляет -30 000 руб/тн
(2,63тн+5,505тн) х 30 000 руб/тн= 244 050 руб.
Необходимое количество металлической арматуры:
А500с 8мм- 2,63тн (используется для гнутых элементов каркаса).
Композитная базальтопластиковая арматура АКБ 8мм-6 200 пог.м (используется для прямолинейных участков).
Стоимость композитной арматуры АКБ 8мм составляет 19,4 руб/пог.м
Стоимость металлической арматуры составляет -30 000 руб/тн
2,63тн. х 30 000руб/тн+6 200пог.м. х 19,4 руб/пог.м= 199 180 руб
  Стоимость потерь на обрезки, перехлесты, некратные места ввиду ограниченной длины металлической арматуры   10% от кол-ва рабочей арматуры( А500С 12мм)
5,505тн х 30 000руб/тн х 10%=16 515 руб.
  Композитная арматура до D=10мм включительно поставляется в бухтах по 100м.
От бухты отрезается нужная длина и без отходов устанавливается в конструкцию.
Общий вес материалов арматурного каркаса (2,63 тн + 5,505 тн)= 8,14тн Вес 1 пог.метра композитной арматуры диаметром 8мм(равнопрочная замена А500с 12мм) составляет 0,113кг
2,63тн + 6 200пог.м. х 0,113кг/пог.м= 3,33тн
Форма поставки А 500с 8мм- поставляется в бухтах.
А 500с 12мм- поставляется в прутках по 6,7м или 11.7м
А 500с 8мм- поставляется в бухтах.
Композитная арматура АКБ 8мм-  поставляется в бухтах.
Стоимость доставки арматуры
и тип транспорта
Длиномер 7м или 12м
Стоимость доставки-10 000 руб.
Малотоннажный транспорт типа "бычок". Стоимость доставки 3 500 руб.
ИТОГО
Бетон-341 240 руб
Арматура- 244 068 руб.
Перерасход металла- 16 515 руб.
Монолитные работы- 449 000 руб
Доставка арматуры- 10 000руб.
Итого:
341 240+449 000+16 515+244 050+10 000= 1 060 805 руб.
Бетон- 341 240 руб.
Арматура- 199 180 руб.
Монолитные работы- 449 000 руб.
Доставка арматуры- 3 500 руб.
Итого:
341 240+449 000+199 180+3 500=992 920 руб.

Заключение:
Самый теплоэффективный керамический блок Керакам СуперТермо30.
  • Применение композитной базальтопластиковой арматуры Rockbar диаметром 8мм при армировании фундамента дома позволит получить более чем на 36% превышение усилия на разрыв по сравнению с металлической арматурой диаметром 12мм АIII(А400с).
  • По сравнению с металлом композитная арматура не корродирует во влажной среде бетона фундамента, тем самым значительно увеличивая срок службы фундамента.
  • Уменьшаются затраты на устройство фундамента с применением композитной арматуры по сравнению с металлической, в зависимости от типа фундамента (на примере дома 87-65):

        -Свайно-ростверковый фундамент- экономия 14 255руб.
        -Ленточный монолитный фундамент с глубиной залегания 1,6м- экономия 43 158руб.
        -Ленточный монолитный фундамент с глубиной залегания  2,67м- экономия 67 885руб.

Основные вопросы касающиеся композитной арматуры


  Вопрос: Сколько весит композитная арматура диаметром 10мм? Можно ее завернуть в бухту?

Ответ:  Вне зависимости от основного волокна: базальта или стекла вес композитной арматуры не меняется. Объемный вес композитного материала составляет...ЧИТАТЬ ПОЛНЫЙ ОТВЕТ


  Вопрос: Скажите, чем связывать базальтовую арматуру? Можно ли соединять стержни вязальной проволокой?

Ответ:  Технология создания арматурного каркаса из композитной арматуры ничем не отличается от вязки металлической арматуры...ЧИТАТЬ ПОЛНЫЙ ОТВЕТ


Вопрос
: Здравствуйте! Чем можно резать базальтовую арматуру?

Ответ: Резка любой композитной арматурой производится тем же инструментом, каким осуществляется рез металлического проката...ЧИТАТЬ ПОЛНЫЙ ОТВЕТ


Весь ассортимент композитной арматуры представлен в нашем каталоге.

Все проекты с армированием фундамента из базальтопластиковой композитной арматуры , включённые в акцию "Проект дома бесплатно" представлены на странице Современные проекты экономичных домов.


Аганин Дмитрий Владимирович 25.12.2016г.
