Лучшие проекты домов из самого теплоэффекивного керамического блока Керакам СуперТермо30.



керамический блок СуперТермо30Наши лучшие проекты домов спроектированы с применением самого современного на сегодняшний день керамического блока Керакам СуперТермо30.
Этот блок обладает уникальными теплотехническими характеристиками, благодаря чему география применения этого блока невероятно широкая, это:

  • Северо-Западный регион
  • Центральный регион
  • Южный округ
  • Приволжский округ
  • Урал и даже Сибирь.

Также стоит отметить, что речь идёт не только о возможности строительства жилых домов, удовлетворяющих СНиП "Тепловая защита зданий" в этих регионах, мы утверждаем, что применение керамического блока СуперТермо30 экономически оправдано в регионах, находящихся на расстояние 2 500 - 3 000 км, от завода производителя, производство которого расположено в городе Самара. Или другими словами, продукция местных производителей не выдерживает конкуренции с блоком СуперТермо30.
Это касается не только традиционных материалов, постепенно уходящих в прошлое, таких как кирпич, керамзитобетонный блок, но и относительно новых материалов: обычных крупноформатных керамических блоков и даже газосиликатных блоков, считающихся материалом эконом класса.

СуперТермо30 - продукция высочайшего уровня, не имеющая аналогов в России. Коэффициент теплопроводности в кладке в условиях эксплуатационной влажности блоков СуперТермо30 - 0,107 Вт/м*С! (Протокол испытаний СТ30 по теплопроводности)
Ближайший конкурент имеет коэффициент теплопроводности 0,142 Вт/м*С, как говорится, почувствуйте разницу.
Ряд российских заводов, конкурентов СККМ, пытались произвести продукцию уровня СуперТермо, но все попытки оказались безуспешными.

Коэффициент теплопроводности - важнейшая характеристика стенового материала, определяющая какими окажутся итоговые затраты на строительство.

Теплопроводность материала в кладке напрямую влияет на способность внешней стены сохранять тепло в доме. Но не многие связывают затраты на строительство с этим важнейшим параметром материала. А между тем, между теплопроводностью материала и затратами на строительство существует прямая зависимость.

Проекты экономичных домов из поризованных керамических блоков.Для того чтобы понять это, необходимо всего лишь взглянуть на формулу термического сопротивления конструкции (R, м2*С/Вт), другими словами формулу определяющую способность конструкции внешней стены сохранять тепло.

Формула расчета термического сопротивления конструкции:

R= Σ δnn + 0,158

где,
Σ – символ суммирования слоёв для многослойных конструкций;
δ - толщина слоя в метрах;
λ - коэффициент теплопроводности материала слоя при условии эксплуатационной влажности;
n - номер слоя (для многослойных конструкций);
0,158 - поправочный коэффициент, который для упрощения можно принять как константу.

Для каждого из регионов определено своё значение требуемого термического сопротивления для внешних стен жилых зданий Rтр. Ниже по тексту представлена таблица значений Rтр для ряда городов России.

R конструкции должно быть больше или равно Rтр.

Из формулы видно, что требуемого значения термического сопротивления можно достичь за счёт увеличения числителя, т.е. толщины внешней стены. При этом необходимо понимать, что параллельно с увеличением толщины стены будут расти затраты на строительство. А именно:
  • под большую толщину стены придётся подвести ленту фундамента с увеличенной толщиной;
  • с ростом толщины стены растёт " кубатура" кладки, а как известно, последняя является единицей измерения объёмов работ, т.е. затраты на возведение стен увеличатся пропорционально росту толщины стены;
  • увеличивается расход на кладочную смесь;
  • ну и наконец, потребуется большее количество кубических метров самого материала стен.
Более разумный путь достижения требуемого значения термического сопротивления - это выбор материала, обладающего меньшим значением коэффициента теплопроводности. Следуя таким путём, требуемого значения термического сопротивления добиваемся уменьшением знаменателя в выше представленной формуле. Это решение позволит получить "тёплый дом", не увеличивая, а сокращая затраты на строительство.

Как уже было отмечено выше, кладка из керамических блоков Керакам СуперТермо30 имеет самый низкий коэффициент теплопроводности среди керамических блоков, производимых в России, λа = 0,107 Вт/м*С.

Для сравнения, коэффициент теплопроводности газосиликата D500 при массовом отношение влажности в материале 5% (для этого значение влажности некоторые производители газосиликатных блоков приводят цифры коэффициента теплопроводности) - 0,132 Вт/м*С.

Но, стоит отметить, газосиликатный блок обладает очень высоким показателем паропроницаемости, что на практике приводит к увеличению влажности конструкции. Как следствие в СНиП "Тепловая защита зданий" в качестве нормативного значения эксплуатационной влажности для газосиликатных блоков приведено значение, составляющее 6%, при таких условиях влажности коэффициент теплопроводности кладки из газосиликатных блоков D500 - 0,152 Вт/м*С.

При сравнении двух материалов, газосиликатный блок D500 и керамический блок Керакам СуперТермо30, вывод очевиден, для обеспечения требуемого термического сопротивления, потребуется большая толщина стены из газосиликатных блоков, чем при применении керамического блока Керакам СуперТермо30, со всеми вытекающими последствиями в виде увеличения затрат на строительство.

Пример сравнения затрат на строительство для конкретного проекта дома, при использовании газосиликатных блоков и керамических блоков Керакам СуперТермо30 см. в статье Что выбрать керамику или газосиликат?

Требуемое термическое сопротивление для различных регионов России.

В таблице ниже, приведено требуемое термическое сопротивление (Rтр) для внешних стен жилых зданий для ряда городов России.
Ниже по тексту показаны предлагаемые нами конструкции внешних стен, которые мы готовы реализовать в понравившемся Вам проекте дома. Сопоставьте значение требуемого термического сопротивления в вашем городе с термическими сопротивлениями предлагаемых конструкций.

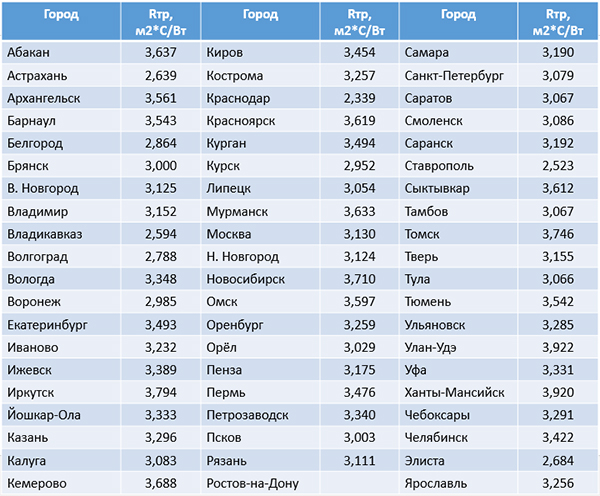

Значения требуемого термического сопротивления для ряда городов России

3 решающих фактора, раскрывающих секрет уникальных теплотехнических характеристик керамического блока Керакам СуперТермо30?

СуперТермо30 - это продуманная геометрия пустот и сверх поризованная структурка керамики. Как известно, воздух, находящийся в замкнутых камерах является практически идеальным изолятором, такими камерами в блоке СуперТермо30 выступают пустоты, образованные керамическими перегородками, а также поры в самой керамике перегородок, см. фото справа.

Для выхода тепла из дома остаются только тонкие перегородки и кладочный шов. В связи с этим, обращаю внимание на следующие особенности геометрии пустот керамического блока Керакам СуперТермо30:

  1. Благодаря сложной, продуманной геометрии пустот путь, по которому будут происходить теплопотери (на баннере ниже показан жёлтым маркером) длиннее, чем, например, у керамического блока с толщиной 510мм с обычной прямоугольной структурой пустот. Этот путь и является эффективной толщиной стены, во многом определяющий, какая стена окажется "теплее".
  2. Толщина перегородки 5-6мм. Совершенно очевидно, чем тоньше перегородка, тем меньше тепла пропустит стеновая конструкция. В России нет второго такого производителя, кто бы смог обеспечить высокое качество продукции со столь тонкой стенкой перегородки. У обычных керамических блоков всех прочих российских заводов толщина перегородки минимум в полтора-два раза толще.Некоторые российские производители пытались произвести блоки с аналогичной геометрией пустот и тонкой перегородкой, но получить блоки с такой безупречной геометрией пустот, как у блока СуперТермо30, при высокой поризации самой керамики, никому не удалось.
  3. Большое количество воздушных камер, образованных перегородками, плюс внутренние поры самой керамики.Перефразировав известное изречение, можно сказать - Лучше меньше, да больше. Поясню, теплотехнические характеристики того блока будут более высокими, у которого воздушные камеры имеют меньший размер, при этом, их больше по количеству.
Что касается теплопотерь через кладочный шов, эта проблема решена применением "тёплого кладочного раствора", наполнителем в котором выступает лёгкий перлитовый песок.
Тут же стоит отметить, что коэффициент теплопроводности блока СуперТермо30 - 0,107 Вт/м*С приведён для кладки фрагмента стены, т.е. с учётом кладочного шва.

Керамические блоки и Теплая Керамика
Пример сравнения затрат на строительство для конкретного проекта дома, при использовании щелевого кирпича и керамических блоков Керакам СуперТермо30 см. в статье Кирпич или керамический блок Керакам СуперТермо30?

Наши проекты домов, спроектированные на основе керамического блока Керакам СуперТермо30, удовлетворяют требованиям СНиП "Тепловая защита зданий" для любого региона России.

Для любого понравившегося Вам проекта дома мы можем предложить одну из ниже представленных конструкций внешней стены, реализованной на основе керамического блока Керакам СуперТермо30.

СуперТермо30 - в варианте отделки фасада декоративной штукатуркой, камнем, фасадной плиткой

Слои конструкции:
  1. теплоизоляционная цементно-перлитовая штукатурка Глимс-Velur 15-30мм (коэффициент теплопроводности в эксплуатационных условиях 0,18 Вт/м*С)
  2. керамический блок Керакам СуперТермо30 300мм (коэффициент теплопроводности в эксплуатационных условиях 0,107 Вт/м*С)
  3. теплоизоляционная цементно-перлитовая штукатурка Глимс-Velur 15-30мм (коэффициент теплопроводности в эксплуатационных условиях 0,18 Вт/м*С)
  4. декоративная штукатурка
  5. клинкерная плитка, либо искусственный камень "под кирпич".
Термическое сопротивление конструкции.

Вариант 1.
При использовании теплоизоляционной штукатурки, с толщиной внутреннего слоя 15 мм, на фасаде толщина теплоизоляционной штукатурки 20мм.

R= 0,015/0,18+0,3/0,107+0,02/0,18 + 0,158 = 3,156 м2*С/Вт

Вариант 2.
При использовании теплоизоляционной штукатурки, с толщиной внутреннего слоя 30мм, на фасаде толщина теплоизоляционной штукатурки 30мм.

R= 0,03/0,18+0,3/0,107+0,03/0,18 + 0,158 = 3,295 м2*С/Вт

Рассматриваемая конструкция удовлетворяет СНиП "Тепловая защита зданий" для большей части Северо-Западного региона, Центрального региона, Южного региона, большей части Приволжского региона.

СуперТермо30 - в варианте отделки фасада лицевым кирпичём

Слои конструкции:
  1. теплоизоляционная цементно-перлитовая штукатурка Глимс-Velur 15-30мм (коэффициент теплопроводности в эксплуатационных условиях 0,18 Вт/м*С)
  2. керамический блок Керакам СуперТермо30 300мм (коэффициент теплопроводности в эксплуатационных условиях 0,107 Вт/м*С)
  3. тёплый кладочный раствор
  4. технологическая пустота 10-15мм, заполненная цементно-перлитовой смесью с плотностью 200 кг/м3 (коэффициент теплопроводности в эксплуатационных условиях 0,12 Вт/м*С)
  5. кладка лицевого кирпича 120мм (коэффициент теплопроводности 0,45 Вт/м*С)
  6. цветной кладочный раствор.
Термическое сопротивление конструкции.

Вариант 1.
При использовании теплоизоляционной штукатурки, с толщиной внутреннего слоя 15 мм и технологической пустотой 10мм.

R= 0,015/0,18+0,3/0,107+0,01/0,12+0,12/0,45 + 0,158 = 3,436 м2*С/Вт

Вариант 2.
При использовании теплоизоляционной штукатурки, с толщиной внутреннего слоя 30мм и технологической пустотой 15мм.

R= 0,03/0,18+0,3/0,107+0,015/0,12+0,12/0,45 + 0,158 = 3,520 м2*С/Вт

Рассматриваемая конструкция удовлетворяет СНиП "Тепловая защита зданий" для большей части Северо-Западного региона, Центрального региона, Южного региона, Приволжского региона и большей части Уральского региона.

СуперТермо30 - система скреплённой теплоизоляции ("мокрый фасад")

Термическое сопротивление конструкции

4,128 м2*С/Вт (при использовании теплоизоляционной штукатурки, с толщиной внутреннего слоя 10мм, наружного 20мм).

Рассматриваемая конструкция удовлетворяет СНиП "Тепловая защита зданий" для всей территории России за исключением районов крайнего Севера.
керамический блок Керакам СуперТермо30.
клеевой слой
элементы механического крепления теплоизоляции
минераловатная фасадная теплоизоляция с плотность не менее 140 кг/м3, толщин слоя 50мм.
фасадная армирующая сетка.
теплоизоляционная штукатурка Глимс-Velur.
декоративная штукатурка.

СуперТермо30 - в варианте отделки фасада лицевым кипичём с утеплением экструдированным пенополистиролом

Слои конструкции:
  1. теплоизоляционная цементно-перлитовая штукатурка Глимс-Velur 15-30мм (коэффициент теплопроводности в эксплуатационных условиях 0,18 Вт/м*С)
  2. керамический блок Керакам СуперТермо30 300мм (коэффициент теплопроводности в эксплуатационных условиях 0,107 Вт/м*С)
  3. тёплый кладочный раствор
  4. технологическая пустота 20-40мм, заполненная цементно-перлитовой смесью с плотностью 200 кг/м3 (коэффициент теплопроводности в эксплуатационных условиях 0,12 Вт/м*С)
  5. кладка лицевого кирпича 120мм (коэффициент теплопроводности 0,45 Вт/м*С)
  6. цветной кладочный раствор.
Термическое сопротивление конструкции.

Вариант 1.
При использовании теплоизоляционной штукатурки, с толщиной внутреннего слоя 15мм и технологической пустотой 30мм.

R= 0,015/0,18+0,3/0,107+0,03/0,12+0,12/0,45 + 0,158 = 3,561 м2*С/Вт

Вариант 2.
При использовании теплоизоляционной штукатурки, с толщиной внутреннего слоя 30мм и технологической пустотой 40мм.

R= 0,03/0,18+0,3/0,107+0,04/0,12+0,12/0,45 + 0,158 = 3,728 м2*С/Вт

Рассматриваемая конструкция удовлетворяет СНиП "Тепловая защита зданий" для Уральского региона и большей части Сибирского региона.

Фотографии монтажа керамических блоков Керакам СуперТермо30.

 Керамические блоки СуперТермо30 - боя нет  Керамические блоки СуперТермо30 - паллеты упакованны в плёнку
При доставке блоков Керакам СуперТермо - количество расколовшихся блоков исчисляется несколькими штуками.
Вся продукция упакована в плёнку.
 Керамические блоки СуперТермо30 - правильная геометрия пустот и сверх поризация  Керамические блоки СуперТермо30 - отличная геометрия
Правильная геометрия пустот и сверх высокая поризация глины - обеспечивает отличные теплотехнические характеристики блокам Керакам СуперТермо30.
Керакам СуперТермо30 - это недосягаемый для Российских конкурентов уровень продукции.
 Керамические блоки СуперТермо30 - для кладки нужны обычные инструменты каменщика  Керамические блоки СуперТермо30 - быстро и легко
Благодаря отличной геометрии и технологии паз-гребень, кладка блоков Керакам СуперТермо одна из самых простых.
Для кладки блоков используется "тёплый" кладочный раствор, толщина шва 12мм, вертикальный шов не заполняется.
 Керамические блоки СуперТермо30 - для пиления блоков используется сабельная пила  Керамические блоки СуперТермо30 - пилить блоки легко
Для распила блоков Керакам СуперТермо30 используется электрическая сабельная пила. Рез получается ровный.
 Керамические блоки СуперТермо30 - половинка блока для кладки эркера  Керамические блоки СуперТермо30 - выполнение отверстия для подрозетника
Пиленый блок для кладки эркеров трапециевидной формы. Места для установки коробок подрозетников выполняются после нанесения штукатурного слоя.
 Керамические блоки СуперТермо30 - выполнение штробы для закладки комунникаций  Керамические блоки СуперТермо30 - закладка коммуникаций в штробу
Штробы под закладку коммуникаций выполняют после штукатурки стен. После закладки коммуникаций, штробу "закрывают" штукатурным слоем.
 Керамические блоки СуперТермо30 - крепление на стене из СуперТермо30 тяжёлых груз  Керамические блоки СуперТермо30 - на паллете
Если нужно закрепить на стене предметы: 100 литровый бойлер или кухонные полки используются химические анкеры. Очень простая и доступная в быту технология. На сегодняшний день строительство из блоков Керакам СуперТермо30 - это лучший выбор. В год наша компания комплектует более 200-т загородных домов.

Мифы и основные заблуждения касающиеся керамических блоков в целом и Керакам СуперТермо30 в частности.

   На сегодняшний день блоки Керакам СуперТермо30 это самые тёплые блоки, производимые в России, более того, среди всех мировых производителей керамических блоков найдется 3-4 завода, способных производить блоки с аналогичной теплотехникой, именно поэтому конкуренты (отечественные производители холодных блоков) рождают множество мифов, развеять которые мы смогли в нижеследующих ответах на вопросы заказчиков.
  Также отметим следующее, только одна наша компания, в течение последних 4-х лет, ежегодно комплектует более 200 объектов малоэтажного домостроения по всей России. До этого 5 лет мы поставляли на объекты наших заказчиков керамические блоки прошлого поколения линейки СуперТермо - это блоки Керакам СуперТермо38.
  Наши заказчики выбирают СуперТермо30 т.к. дома, возведённые с применением этого блока, отвечают всем действующим строительным нормам и правилам, а итоговые затраты на строительство оказываются более низкими в сравнение с любыми керамическими блоками конкурентов, газосиликатными, керамзитобетонными, арболитовыми и другими блоками, а также любыми видами кирпича.


Вопрос: Керамические блоки и СуперТермо30 в частности очень хрупкие, в интернете пишут, что очень много боя?

Ответ:  Для начала отмечу, характеристики хрупкость не существует. В профессиональной среде используют характеристику прочность на сжатие...ЧИТАТЬ ПОЛНЫЙ ОТВЕТ

ВопросДа в ваши блоки и гвоздь не вобьёшь! Как можно из такого материала строить дома?

Ответ: Строить можно и нужно. Щелевая керамика успешно применяется в строительстве с середины прошлого века. А блоки СуперТермо30 являются венцом совершенствования щелевой технологии в керамике...ЧИТАТЬ ПОЛНЫЙ ОТВЕТ

Вопрос: Как выполнять штробы для прокладки коммуникаций, ведь стенки тонкие?

Ответ: По немецкой инструкции, прежде чем прорезать штробу необходимо нанести штукатурный
слой. Тогда штроба получается...ЧИТАТЬ ПОЛНЫЙ ОТВЕТ

Вопрос: Можно ли в домах из щелевой керамики использовать железобетонные плиты перекрытия?  Меня волнует прочность этих блоков.

Ответ: Прочность керамических блоков более чем достаточная для малоэтажного строительства. Конечно же можно применять и железобетонные плиты. Прежде чем обосновать своё...ЧИТАТЬ ПОЛНЫЙ ОТВЕТ

Вопрос: Стена из керамических блоков холодная т.к. продувается, в следствии отсутствия кладочного вертикального шва?

Ответ: Это не так, я даже больше скажу, всё ровно наоборот. Идея производить керамические блоки с пазогребневым соединением принадлежит...ЧИТАТЬ ПОЛНЫЙ ОТВЕТ

Вопрос: Рассматриваем ваш проект одноэтажного дома 83-40. Вопрос в следующем, насколько дороже окажется строить этот дом из заложенных вами в проекте керамических блоков Керакам СуперТермо30, чем из газосиликатных блоков? Нам предлагают блоки с ценой 2 700 рублей за м3 с учётом доставки.

Ответ: Забегая вперёд, сообщаю, что итоговые затраты окажутся меньше на 60 244 рублей, если Вы примите решение строить дом про проекту 83-40 из керамических блоков Керакам СуперТермо30...ЧИТАТЬ ПОЛНЫЙ ОТВЕТ

Вопрос: На вашем сайте выбрал проект дома 89-78. Прочитал, что этот дом спроектирован вами из керамических блоков. Видел в консультациях, что вы делаете сравнительный расчёт затрат на возведение внешних стен для разных материалов. Прошу вас для выбранного мною дома подготовить такой расчёт. Выбираю между газосиликатным блоком с ценой 3 500 руб/м3 и вашим блоком СуперТермо30. Строить буду в городе Лобня. Заранее спасибо.

Ответ: Забегая вперёд, сообщаю, что итоговые затраты окажутся меньше на 181 344 рублей, если Вы примите решение строить дом про проекту 89-78 из керамических блоков Керакам СуперТермо30...ЧИТАТЬ ПОЛНЫЙ ОТВЕТ

Вопрос: Добрый вечер! Интересует проект 89-76 в зеркальном исполнении. Мы хотим возводить несущие стены из двойного кирпича 2nf, с монолитным перекрытием. Фасад - декоративный керамический кирпич. Нужно: Комплект застройщика ( комплект чертежей АР, КР в зерк. исп., паспорт проекта, доп. копия проекта) 3-D модель дома, в выбранных материалах фасада. Сколько будет стоить? Порядок оплаты? Как доставят (г. Дзержинск, Нижегородской области)?

Ответ: ...Слабым звеном в трёхслойной конструкции является утеплитель. Срок службы минваты или пенополистирола 20-25 лет. Связано это с тем, что постепенно испаряется клей, соединяющий волокна в минвате или шарики в пенополистироле. Вторым существенным минусом является сложность конструкции, далеко не все строители владеют навыками и знаниями о том, как правильно возводить трёхслойные кладки. И в третьих, при имеющихся минусах Вы ещё и платите за эту технологию намного дороже, ниже приведён расчёт - итоговая разница составила 327 316 рублей! ...ЧИТАТЬ ПОЛНЫЙ ОТВЕТ

Вопрос: Почему все ваши проекты домов спроектированы на базе Керакам СуперТермо30? Есть же ещё блок СуперТермо38, возможно ли получить понравившийся мне проект дома 89-40, в котором был бы заложен керамический блок Керакам СуперТермо38?

Ответ: ...Строительство рассматриваемого дома с применением керамического блока Керакам СуперТермо38 окажется на 210 000 рублей дороже. Это связано с тем, что ...
...считаем за какое количество лет удастся вернуть денежные средства, вложенные в более тёплую стену. 3 232 месяца / 7 = 461 год...
ЧИТАТЬ ПОЛНЫЙ ОТВЕТ

Вопрос: Хочу приобрести ваш проект дома 84-07. Возможно ли получить версию этого проекта в котором вместо керамического блока Керакам СуперТермо30 будет заложен блок конкурента с толщиной 380мм. Я вижу, что структура пустот блока конкурента в точности повторяет структуру блока СуперТермо и поэтому я полагаю, что он такой же "тёплый" как и блок СуперТермо30, при этом цена блока конкурента 77,0 руб/шт с доставкой против 89 руб/шт за блок СуперТермо30

Ответ: ...О термическом сопротивление внешней стены из блока конкурентов можно будет говорить лишь тогда, когда производитель предоставит полноценный протокол, в том числе ту его часть, где описываются условия проведения испытаний. Из выписки нельзя сделать вывод были ли требования к проведению испытаний соблюдены полностью...
...Итого, выбор в пользу керамических блоков Керакам СуперТермо30, при строительстве в Подмосковье дома по проекту 84-07, позволит снизить затраты на строительство на 206 473 рублей!...
ЧИТАТЬ ПОЛНЫЙ ОТВЕТ


Проничев Владислав Юрьевич
10.01.13г.
