Здравствуйте!скажите пожалуйста,если я буду строить стену из пеноблока в толщину 20 мм затем облицовывать кирпичем,нужен ли утеплитель между ними и толщина стены достаточна,чтобы было тепло в доме?Спасибо!

Ответил: Александров Николай

Здравствуйте, Айнур.

В соответствии с СНиП 30301-87 "Несущие и ограждающие конструкции" раздел 7 «Каменные конструкции» минимально разрешенная толщина несущей стены зависит от:
  • расстояния до другой стены, с которой данная «перевязывается» плитой перекрытия (п. 7.12. При возведении стены (перегородки), связанной с поперечными стенами (перегородками) или с другими жесткими конструкциями при расстоянии между этими конструкциями, не превышающем 3,5Н (где Н-высота стены, указанная в табл. 28), допускаемую высоту возводимой стены можно увеличивать на 15%, при расстоянии не более 2,5Н--на 25% и не более 1,5Н-на 40%. )
  • плотности кладки и скоростном напор ветра ( Таблица 28)

    Толщина стен, см

    Объёмная масса (плотность) кладки, кг/м3

    Допустимая высота стен, м, при скоростном напоре ветра Н/м2 (скорости ветра м/с)

    до 150 (15)

    270 (21)

    450 (27)

    1000 (40)

    25

    от 1000 до 1300

    2,3

    1,6

    1,3

    -

    от 1300 до 1600

    3,0

    2,1

    1,4

    -

    более 1600

    3,8

    2,6

    1,6

    -

    38

    от 1000 до 1300

    4,5

    4,0

    2,4

    1,3

    от 1300 до 1600

    4,8

    4,3

    3,1

    1,5

    более 1600

    5,2

    4,7

    4,0

    1,7

    51

    от 1000 до 1300

    6,0

    5,7

    4,3

    2,0

    от 1300 до 1600

    6,3

    6,0

    5,6

    2,5

    более 1600

    6,5

    6,3

    6,0

    3,1

    64

    от 1000 до 1300

    7,0

    6,6

    6,0

    2,7

    от 1300 до 1600

    7,4

    7,0

    6,5

    3,5

    более 1600

    7,7

    7,4

    7,0

    4,3


    Данный СНиП принимался и изменялся до появления конструктивного газобетона с плотностью 500-600 кг/м3, поэтому требования к кладке из блоков такой плотности в нем не учтены. В рамках Вашего вопроса в первую очередь стоит отметить, что толщина несущей стены не может быть менее 25см. В СНиПе даются нормативы для плотности от 1000 кг/м3 до 1600 кг/м3, а плотность кладки из газосиликатных блоков будет до 600 кг/м3.
    Из «Таблицы 28» видно, что уменьшение плотности кладки на 100кг приводит к снижению допустимой высоты стен в среднем на 0,25 м. К примеру, при скорости ветра до 15 м/с (Москва и область), плотности кладки 1000 кг/м3 и толщине стены 25см допустимая высота этой стены должна быть не более 2,3 метра. Используя интерполяцию и принимая во внимание плотность кладки из газосиликатных блоков 600 кг мы получим значение допустимой высоты стены при тех же входящих условиях равное 1,3 метра. Это значение является базовым для расчета и как писалось выше, предельная высота определяется с учетом расстояния до другой стены, с которой данная «перевязывается» ( п 7.12 ). Допустим это расстояние составляет 4,55 (1,3*3,5) метра, в этом случае допустимая высота (H д) будет равной 1,3+15%=1,50 метра ( коэффициент 1,15 в соответствии с п. 7.12 ). При расстоянии 3,25 (1,3*2,5) метра допустимая высота Hд=1,3+25%=1,63 метра ( коэффициент 1,25 в соответствии с п.7.12 ). При расстоянии 1,95 (1,3*1,5) метра допустимая высота Hд=1,3+40%=1,82 метра ( коэффициент 1,4 в соответствии с п.7.12).

    Строить дом с шириной комнат до 4 метров нецелесообразно, следовательно с учетом внутренней отделки ( утепление перекрытия+пол+отделка потолка, а это минимум минус 30 см по высоте ) высота потолка при толщине стены 25см из газосиликатных блоков получится 1,2 метра, что согласитесь нереально мало и невозможно. Как правило, в типовых проектах домов и коттеджей, которые мы предлагаем, высота потолка первого этажа 3 метра, а последующих этажей 2,8 метра. Это позволяет обеспечить ощущение комфорта и отсутствия ситуации, когда потолок «давит». Если опираться на рекомендации по высоте потолка 3 метра в чистоте, то без отделки высота должна быть 3,3 метра. При условии расстояния между «связанными» стенами 6,6 метров, высоте потолка 3,3 метра, плотности кладки до 600 кг/м3 мы получим, что толщина стены, расчитанная интерполяцией, в соответствии со СНиПом должна быть не менее 32 см, а в соответствии с кратностью размеров газобетона 35 или 40 см.

    Возведение внешней несущей стены толщиной 20 см, при высоте потолка 3,3 метра и применения плит перекрытий ПК 60*12 для связи с другой стеной, является нарушением существующих норм указанных в СНиПе 30301-87 "Несущие и ограждающие конструкции". Ответственность за возникающие проблемы со стенами при такой толщине будет нести лицо принявшее такое решение или, как в Вашем случае, проектировщик. Несоблюдение законов, норм, правил и рекомендаций к великому сожалению в России является нормой, но при этом нарушающие забывают, что СНиПы, правила дорожного движения, правила безопасности на железной дороге, правила безопасности на авиатранспорте и т.д. не взяты с потолка…они написаны многолетним опытом и их соблюдение залог безопасного проживания и эксплуатации зданий, машин, самолетов и т.д.
    Коэффициент термического сопротивления R в эксплуатационном состоянии у конструкции газосиликатный блок (плотность 600кг/м3) 40 см + 50мм минераловатной теплоизоляции (плотность 25-50 кг/м3) будет равен 3,17 м2*С/Вт( в соответствии со СНиП 23-02-2003 «Тепловая защита зданий») и этого значения будет достаточно для соблюдения норм в московском регионе. Такая конструкция стены это фактически «приговор» клиенту, как на этапе строительства, так и при последующей эксплуатации дома. Ведь качественное выполнение (в соответствии с нормами) трехслойной кладки достаточно сложно и затратно, и требует высокой квалификации каменщиков и постоянного контроля со стороны прораба, а лучше непосредственно клиента, т.к. только у заказчика в этом отношении есть прямая заинтересованность. В реальной жизни это практически невыполнимо и на определенном этапе клиент «устает» от всего этого и отдает вопросы контроля прорабу, который в этом совсем не заинтересован.

    Вентиляционный зазор должен быть именно 40 мм, а не 10-50 мм, при этом он не должен быть даже частично «забит» падающим кладочным раствором от блоков и кирпича. В стене из лицевого кирпича должны быть правильно сделаны продухи. В противном случае не будет обеспеченна вентиляция утеплителя и произойдет его увлажнение с неминуемым увеличением теплопроводности, что в свою очередь резко снизит термическое сопротивление R и увеличит расходы на отопление. Второй стороной медали отсутствия правильно сделанного зазора будет разрушение лицевой кладки, которую со временем «выпрет» накопленной и замерзающей влагой.
    Третьей немаловажной проблемой является срок гарантийной эксплуатации теплоизоляции в таких конструкциях, а это около 25-30 лет. По прошествии которых придется вскрывать лицевую стену и оценивать состояние утеплителя и в случае необходимости ( на 99% ) проводить его замену и делать новую облицовку дома.

     газобетон 40см + теплоизоляция 5см + лицевой кирпич
    1 - газосиликатный блок
    2 - минеральная плита 50мм
    3 – лицевой кирпич
    4 - гибкая базальтопластиковая связь с фиксатором
    5 - вентиляционный зазор

    На примере нижеприведенной таблицы можно оценить стоимость 1м2 стены применительно к Вашей конструкции.

    Наименоване

    Кол-во материала на 1 м2

    Цена за единицу

    Сумма (руб)

    газосиликатный блок

    0,400 м3

    2 950 руб

    1 180-00

    клей для кладки блоков

    12 кг

    7,2 руб

    86-40

    гибкие базальтопластиковые связи

    7 шт.

    3,40 руб

    23-80

    лицевой кирпич

    52 шт

    8,3 руб

    431-60

    теплоизоляция Техноблок

    0,05 м3

    1 830 руб

    91-50

    стоимость работ по монтажу теплоизоляции

    1 м2

    200 руб

    200-00

    кладочный раствор для лицевой кладки

    0,023 м3

    2 500 руб

    57-50

    стоимость работ по возведению несущей стены

    0,400 м3

    1 500 руб

    600-00

    стоимость работ по кладке лицевого кирпича

    1 м2

    1 200 руб

    1 200-00

    Итого стоимость квадратного метра с учётом работ составит - 3 870-80 рублей.

    На сегодняшний день оптимальным вариантом стены является конструкция керамический блок 38см + лицевой кирпич. Для соблюдения норм по термическому сопротивлению в Москве необходимо использовать керамический блок KERAKAM SuperThermo, т.к. его теплопроводность составляет 0,12 Вт/м*С и при облицовке одинарным кирпичом ( 120 мм ) общее термическое сопротивление R составит 3,57 м2*С/Вт ( при кладке блоков на теплый раствор Терта Тепломакс или Кнауф ЛМ21 с толщиной шва 10-12 мм) или 3,86 м2*С/Вт ( при кладке на клей с толщиной шва 2-3 мм). Такая конструкция приоритетна не только по причине высокого термического сопротивления, но и по причине своей простоты, однородности и эксплуатационной надежности, ведь «чисто» кирпичные дома стоят не одну сотню лет и этому есть множество доказательств.

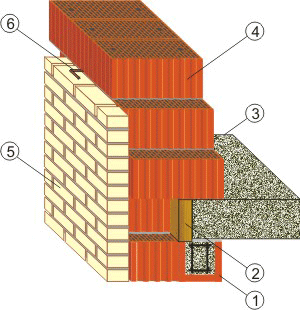

     Керамический блок Kerakam SuperThermo
    1 - Керамический П-образный блок
    2 - экструдированный пенополистирол
    3 - перекрытие
    4 - керамический блок SuperThermo
    5 - лицевой кирпич
    6 - гибкие базальтопласктиковые связи

    На примере нижеприведенной таблицы можно оценить стоимость 1м2 стены применительно к Вашей конструкции.

    Наименоване

    Кол-во материала на 1 м2

    Цена за единицу

    Сумма (руб)

    блок Керакам СуперТермо 11,1нф

    16,8 шт

    102 руб

    1 713-60

    кладочный раствор

    0,025 м3.

    2 500 руб

    62-50

    сетка для экономии раствора

    2,1 м2.

    8 руб

    16-80

    гибкие базальтопластиковые связи

    7 шт.

    4,90 руб

    34-30

    лицевой кирпич

    52 шт

    8,3 руб

    431-60

    кладочный раствор для лицевой кладки

    0,023 м3

    2 500 руб

    57-50

    стоимость работ по возведению несущей стены

    0,38 м3

    1 000 руб

    380-00

    стоимость работ по кладке лицевого кирпича

    1 м2

    1 000 руб

    1 000-00

    Итого стоимость квадратного метра с учётом работ - 3 696-20 рублей!


    Для перекрытий любого этажа оптимальным вариантом будут биопозитивные балки DOMMA, чьи прочностные характеристики соответствуют требованиям СНиПа “Нагрузки и воздействия». В отличии от железобетона применения балок значительно экономичней и на одном межэтажном перекрытии площадью 100 м2 разница составит около 200 000 руб. В отличии от обрезного пиломатериала у балок DOMMA нет производственного изгиба, усадки, трещин и последующих скрипов. Они имеют высокую точность геометрических размеров, заводскую антисептическую обработку и при этом максимальная длинна балок составляет 12м!
    Так называемые «фенольные» дома стали широко известны благодаря онкологическим заболеваниям жителей. Отравления продуктами горения пенополистирола в печальной «Хромой лошади» привели к многочисленным жертвам. Поэтому вопросы экологической чистоты, применяемых строительных материалов, на сегодняшний день волнуют практически всех. У минераловатной теплоизоляции есть одна проблема – это фенольные и формальдегидные связующие. Но не вся теплоизоляция имеет этот существенный минус. К примеру, компания URSA в этом году выпустила экологически чистый вариант утеплителя URSA PureOne. В отличии от других производителей в качестве клея для волокон в нем применяется акриловое связующее, которое является химически нейтральным веществом. В эмиссии летучих веществ у PureOne отсутствуют компоненты 2 класса опасности, а это фенолы и формальдегиды, которые присутствуют в других утеплителях. Данным материал можно использовать для межэтажной тепло- и звукоизоляции, а так же для утепления скатной кровли.
