  проект двухэтажного дома квадратной формы с барбекю на террасе

Здравствуйте, Олег.

Керамические блоки Керакам СуперТермо38 - это теплоэффективные блоки 1-го поколения линейки СуперТермо.

Kaiman30 - это ещё более теплоэффективные блоки, относящиеся к 3-му, новейшему поколению.

Появление блоков Kaiman30 сделало экономически бессмысленным применение блоков СуперТермо38.



Ниже приведены доводы в пользу сделанного мною утверждения.

Забегая вперёд сообщаю, что замена блока Керакам Kaiman30, обеспечивающего требованиям СНиП "Тепловая защита зданий" для города Пермь, на блок СуперТермо38 приведёт к увеличению затрат на строительство рассматриваемого дома  на 264 607 рублей. Расчёт в цифрах Вы можете увидеть в конце данного ответа.

кладка стены из керамических блоков СуперТермо

Для начала определим требуемое термическое сопротивление для внешних стен жилых зданий для города Пермь, а также создаваемое термическое сопротивление рассматриваемыми конструкциями.

Способность конструкции сохранять тепло определяется таким физическим параметром как термическое сопротивление конструкции (R, м2*С/Вт).

Определим градусо-сутки отопительного периода, °С ∙ сут/год, по формуле (СНиП "Тепловая защита зданий") для города Пермь.

ГСОП = (tв - tот)zот

 где,
tв - расчетная температура внутреннего воздуха здания, °С, принимаемая при расчете ограждающих конструкций групп зданий указанных в таблице 3 (СНиП "Тепловая защита зданий"): по поз. 1 - по минимальным значениям оптимальной температуры соответствующих зданий по ГОСТ 30494 (в интервале 20 - 22 °С);
tот - средняя температура наружного воздуха, °С в холодный период, для г. Пермь значение -5,5 °С;
zот - продолжительность, сут/год, отопительного периода, принимаемые по своду правил для периода со среднесуточной температурой наружного воздуха не более 8 °С, для города Пермь значение 225 суток

ГСОП = (20- (-5,5))*225 = 5 737,5 °С*сут.

Значение требуемого термического сопротивления для внешних стен жилых зданий определим по формуле (СНиП "Тепловая защита зданий)

Rтр0=а*ГСОП+b

 где,
Rтр0 - требуемое термическое сопротивление;
а и b - коэффициенты, значения которых следует принимать по данным таблицы №3 СНиП "Тепловая защита зданий" для соответствующих групп зданий, для жилых зданий значение а следует принять равным 0,00035, значение b - 1,4

Rтр0=0,00035*5 737,5+1,4 = 3,4081 м2*С/Вт

Керакам Kaiman 30Формула расчета условного термического сопротивления рассматриваемой конструкции:

R0= Σ δnn + 0,158

где,
Σ – символ суммирования слоёв для многослойных конструкций;
δ - толщина слоя в метрах;
λ - коэффициент теплопроводности материала слоя при условии эксплуатационной влажности;
n - номер слоя (для многослойных конструкций);
0,158 - поправочный коэффициент, который для упрощения можно принять как константу.

Формула для расчёта приведённого термического сопротивления.

Rr0= R0 х r

где,
r – коэффициент теплотехнической однородности конструкций, имеющих неоднородные участки (стыки, теплопроводные включения, притворы и т.д.)

Согласно стандарта СТО 00044807-001-2006 по Таблице № 8 значение коэффициента теплотехнической однородности r для кладки из крупноформатных пустотелых пористых керамических камней следует принять равным 0,98.

При этом, обращаю Ваше внимание на то, что данный коэффициент не учитывает то, что
  1. мы рекомендуем вести кладку с применением тёплого кладочного раствора (этим существенно нивелируется неоднородность на стыках);
  2. в качестве связей несущей стены и лицевой кладки мы используем не металлические, а базальтопластиковые связи, которые буквально в 100 раз меньше проводят тепло, чем стальные связи (этим существенно нивелируются неоднородности образующихся за счёт теплопроводных включений);
  3. откосы оконных и дверных проёмов, согласно нашей проектной документации дополнительно утепляются экструдированным пенополистиролом (что нивелирует неоднородность в местах оконных и дверных проёмов, притворов).
Из чего можно сделать вывод - при выполнении предписаний нашей рабочей документации коэффициент однородности кладки стремится к единице. Но в расчёте приведённого термического сопротивления Rr0 мы всё-таки будем использовать табличное значение 0,98.

Rr0 должно быть больше или равно R0требуемое.

Определяем режим эксплуатации здания, для того чтобы понять какой коэффициент теплопроводности λа или λв принимать при расчёте условного термического сопротивления.

Методика определения режима эксплуатации подробно описана в СНиП "Тепловая защита зданий". Опираясь на указанный нормативный документ, выполним пошаговую инструкцию.

1-й шаг. Определим зону влажности региона застройки - г. Пермь используя Приложение В СНиП "Тепловая защита зданий".

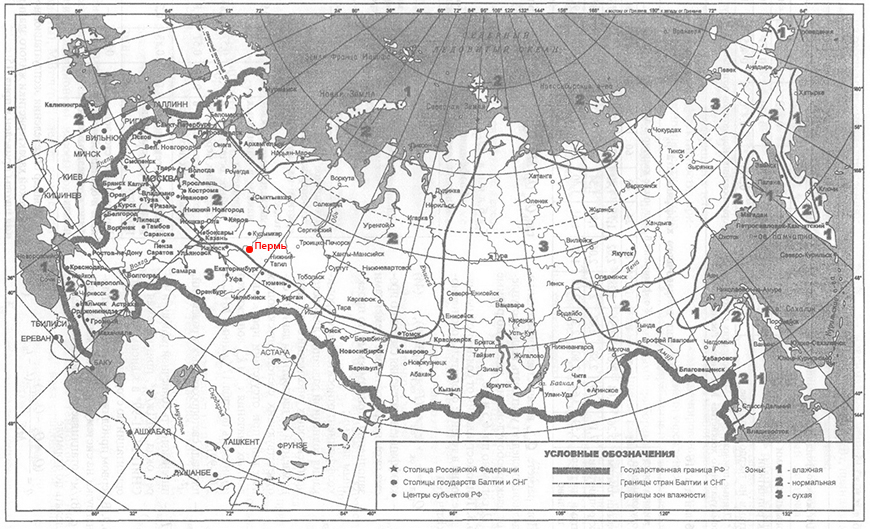

Климатическая карта зоны влажности

Согласно таблице город Пермь находится на границе зоны 2 (нормального климата) и зоны 3 (сухого климата). Принимаем значение 2 - нормальный климат.

2-й шаг. По Таблице №1 СНиП "Тепловая защита зданий" определяем влажностный режим в помещение.

При этом, обращаю внимание, в отопительный сезон влажность воздуха в помещение падает до 15-20%. В отопительный период влажность воздуха необходимо поднимать хотя бы до 35-40%. Комфортной для человека считается влажность 40-50%.
Для того чтобы поднять уровень влажности необходимо проветривать помещение, можно использовать увлажнители воздуха, поможет установка аквариума.

Климатическая карта зоны влажности

Согласно Таблице 1 влажностный режим в помещение в отопительный период при температуре воздуха от 12 до 24 градусов и относительной влажности до 50% - сухой.

3-й шаг. По Таблице №2 СНиП "Тепловая защита зданий" определяем условия эксплуатации.

Для этого находим пересечение строки со значением влажностного режима в помещение, в нашем случае - это сухой,  со столбцом влажности для города Пермь, как было выяснено ранее - это значение нормальный.

Климатическая карта зоны влажности

Резюме.
Согласно методики СНиП "Тепловая защита зданий" в расчёте условного термического сопротивления (R0) следует применять значение при условиях эксплуатации А, т.е. необходимо использовать коэффициент теплопроводности λа.

Здесь можно посмотреть Протокол испытаний на теплопроводность для керамических блоков Керакам Kaiman30.
Значение коэффициента теплопроводности λа Вы сможете найти в конце документа.

Рассмотрим кладку внешней стены, с применением керамических блоков Керакам Kaiman30 и СуперТермо38, облицованную керамическим пустотелым кирпичом.

кладка керамического блока СуперТермо30 с облицовочным кирпичёмДля варианта использования керамического блока Kaiman30 общая толщина стены без учёта штукатурного слоя 440мм (300мм керамический блок Керакам Kaiman30 + 20мм технологический зазор, заполняемый цементно-перлитовым раствором + 120мм лицевая кладка).

Для варианта использования керамического блока СуперТермо38 общая толщина стены без учёта штукатурного слоя 510мм (380мм керамический блок Керакам СуперТермо38 + 10мм технологический зазор, заполняемый цементно-перлитовым раствором + 120мм лицевая кладка).

1 слой (поз.1) – 20мм теплоизоляционная цементно-перлитовая штукатурка (коэффициент теплопроводности 0,18 Вт/м*С).
2 слой (поз.2) – 300мм кладка стены с применением блока Kaiman30 (коэффициент теплопроводности кладки в эксплуатационном состояние 0,094 Вт/м*С) или 380мм кладка стены с применением блока СуперТермо38 (коэффициент теплопроводности кладки в эксплуатационном состояние 0,118 Вт/м*С)
3 слой (поз.4) - 20мм (Kaiman30) лёгкая цементно-перлитовая смесь между кладкой керамического блока и лицевой кладкой (плотность 200 кг/м3, коэффициент теплопроводности при эксплуатационной влажности менее 0,12 Вт/м*С) и 10мм в случае выбора СуперТермо38.
4 слой (поз.5)– 120мм кладка стены с применением щелевого облицовочного кирпича (коэффициент теплопроводности кладки в эксплуатационном состояние 0,45 Вт/м*С.

поз. 3 - тёплый кладочный раствор
поз. 6 - цветной кладочный раствор.

Считаем условное термическое сопротивление R0 для рассматриваемых конструкций.

Конструкция внешней стены в которой использован блок Kaiman30

R0=0,020/0,18+0,3/0,094+0,02/0,12+0,12/0,45+0,158=3,89 м2*С/Вт

Конструкция внешней стены в которой использован блок СуперТермо38

R0=0,020/0,18+0,38/0,118+0,01/0,12+0,12/0,45+0,158=3,839 м2*С/Вт

Считаем приведённое термическое сопротивление Rr0 рассматриваемых конструкций.

Конструкция внешней стены в которой использован блок СуперТермо30

Rr0 kaiman30=3,89м2*С/Вт * 0,98 = 3,812 м2*С/Вт

Конструкция внешней стены в которой использован блок СуперТермо38

Rr0 ст38=3,839 м2*С/Вт * 0,98 = 3,763 м2*С/Вт

Приведённое термическое сопротивление двух рассматриваемых конструкций выше требуемого термического сопротивления для города Пермь, а это означает, что обе конструкции удовлетворяют СНиП "Тепловая защита зданий" для города Пермь.

В случае замены керамического блока Керакам Kaiman30, заложенного в проект 96-22 в качестве блока несущих стен, на керамический блок СуперТермо38 термическое сопротивление оказывается выше на 1,3% у Керакам Kaiman 30.

Проекты домов бесплатно, при покупке керамических блоков Керакам СуперТермо30.Большинство наших клиентов при выборе материалов и технологий строительства своего будущего дома, руководствуются здравым смыслом, поэтому при проектировании наших домов мы используем все последние достижения строительной индустрии, и в качестве материала несущих стен наших домов мы используем продукцию лидера Российского рынка строительной керамики - Самарского Комбината Керамических Материалов, и в частности керамический блок Керакам Kaiman30.

Ниже представлен расчёт затрат на возведение одного квадратного метра внешней стены с применением сравниваемых материалов, а также разница в затратах на фундамент, т.к. при выборе керамического блока с толщиной 380мм толщина стены фундамента увеличится на 80мм.

Сравнение затрат на строительство керамических блоков СуперТермо38 и Kaiman30
  Керамический блок СуперТермо38 (380мм)
Керамический блок Kaiman30 (300мм)
Стоимость блоков
на 1м2 кладки
2 кладки - 17,1 блоков
цена блока с доставкой 106 руб/шт
2 = 17,1 х 106 = 1 813,00 руб/м2
2 кладки - 17,1 блоков
цена блока с доставкой 89 руб/шт
2 = 17,1 х 89 = 1 522,00 руб/м2
Стоимость раствора
на 1м2 кладки
304 руб/м2  240 руб/м2
Стоимость анкеров для
связи несущей стены с
лицевой кладкой
Стоимость анкера 6,40 руб/шт
количество анкеров на 1м2 - 5 шт
2 = 6,40 х 5 = 32,00 руб/м2
Стоимость анкера 6,40 руб/шт
количество анкеров на 1м2 - 5 шт
2 = 6,40 х 5 = 32,00 руб/м2
Стоимость перлитового
раствора для заполнения
технологической пустоты
между несущей стеной и
лицевой кладкой
на 1м2 кладки
Раствор готовится на объекте,
используется перлитовый песок
и цемент, при заполнении шва в 10мм,
Стоимость - 25 руб/м2
Раствор готовится на объекте,
используется перлитовый песок
и цемент, при заполнении шва в 20мм,
Стоимость - 50 руб/м2
Стоимость сетки,
необходимой для экономии
кладочного раствора
на 1 м2 кладки
Используется штукатурная сетка с ячейкой 5х5мм,
Стоимость - 44 руб/м2
Используется штукатурная сетка с ячейкой 5х5мм,
Стоимость - 33 руб/м2
Стоимость материалов
для армирования кладки
на 1м2 кладки
Стоимость базальтопластиковой сетки
145 рублей/м2
По инструкции следует армировать
углы кладки, закладывая готовые карты
в каждый второй ряд,
потребуется 60,50 м2 базальтопластиковой
сетки.

Стоимость работ по укладке сетки
для армирования 50 рублей/м2.


Стоимость армирования кладки на
один квадратный метр:
((145 рублей/м2 + 50 рублей/м2) х 60,50 м2) / 195 м2 = 60,50 рублей/м2
Стоимость базальтопластиковой сетки
145 рублей/м2.
По инструкции следует армировать
углы кладки, закладывая готовые карты
в каждый второй ряд,
потребуется 48,00 м2 базальтопластиковой
сетки.

Стоимость работ по укладке сетки
для армирования 50 рублей/м2.


Стоимость армирования кладки на
один квадратный метр:
((145 рублей/м2 + 50 рублей/м2) х 48,00 м2) / 195 м248,00 рублей/м2
Стоимость работ по
кладке 1 м2 внешней стены.
Стоимость кладки - 2 500 руб/м3
Стоимость кладки 1 м2
2 500 руб/м3 х 0,38 м = 950 руб/м2
Стоимость кладки - 2 500 руб/м3
Стоимость кладки 1 м2
2 500 руб/м3 х 0,3 м = 750 руб/м2
Дополнительные расходы
на фундаментные работы,
вызванные тем, что толщина
внешней стены из
газосиликатного блока на 13см больше
Разница в толщине внешней стены
0,08 метра.
Соответственно на эту же величину
увеличивается стена ленты фундамента.
Высота ленты фундамента с учётом цокольного этажа - 2,8 метра.
Периметр фундамента под внешние
стены 46,00 пог.
Дополнительное кол-во м3 бетона
0,08 х 2,8 х 46 = 10,30 м3
Стоимость бетона В22,5 - 3 800 руб/м3
Стоимость фундам. работ - 5 000 руб/м3
Дополнительные расходы на фундамент
10,30 х (3 800 + 5 000) = 90 675 рублей
                                   -
Стоимость проекта дома Базовая стоимость проекта
66 000 рублей
                     проект бесплатно
Итого:      площадь внешних стен за вычетом
оконных и дверных проёмов - 195 м2
затраты на материалы стен и работы
195 х (1 813,00 + 304 + 32,00 + 25+
+ 44 + 60,5 + 950) = 629 557 рублей
доп. затраты на фундамент - 90 675 рублей
затраты на проект дома - 66 000 рублей
итого
629 557 + 90 675 + 66 000 =
786 232 рублей
площадь внешних стен за вычетом
оконных и дверных проёмов - 195 м2
затраты на материалы стен и работы
195 х (1 522,00 + 240 + 32,00 + 50+
+ 33 + 48 + 750) = 521 625 рублей




итого
521 625 рублей


Итого, выбор в пользу керамических блоков Керакам Kaiman30, при строительстве в городе Пермь дома по проекту 96-22, позволит снизить затраты на строительство на 264 607 рублей!
