Мне нужен проект дома 87-08 со стенами из газобетонных блоков. В описание указано, что в проект заложен керамический блок. Кроме этого прошу уточнить, в какую сумму мне обойдутся следующие изменения. 1. Вместо гаража устроить навес. 2. Вместо балкона кровельный скат. 3. Котельная не нужна. Строить дом будем в Тольятти.

Ответил:

проект небольшого дома из керамических блоков 87-08 с гаражом на одну машину

Здравствуйте, Ольга.

Стоимость услуги по внесению необходимых Вам изменений 35 000 рублей.

Есть версия этого дома без гаража, это проект дома 87-05.

В нашем каталоге представлена версия рассматриваемого Вами дома 87-08, в которой в качестве материала несущих стен заложен газосиликатный блок, это проект дома 21-08

Стоимость базовой версии проекта из газосиликатных стоит на 10 000 рублей дороже, чем версия из керамических блоков. Это связано с тем, что версии из газосиликатных блоков не пользуются спросом.

Рекомендую Вам не спешить с решением о замене керамического блока Керакам Kaiman 30 на газосиликатный блок.

Дело в том, что распространённое мнение о том, что строительство из газосиликатных блоков существенно менее затратно, чем при использовании керамических блоков является заблуждением. В конце этого ответа приведено подробное сравнение затрат для двух рассматриваемых материалов стен.

Керамический блок Керакам Kaiman 30 превосходит газосиликатный блок по всем базовым для строительства характеристикам. Ниже подробно раскрывается моё утверждение.

Также обращаю Ваше внимание на то, что рассматриваемый Вами проект дома включен в акцию Проект дома бесплатно.

По условиям акции, при покупке керамических блоков Керакам Kaiman 30 Вы получите возврат оплаченной Вами базовой стоимости проектной документации.



Выбирая между различными материалами внешних стен, обычно сравнивают базовые характеристики, такие как прочность, теплопроводность. Сопоставляют итоговые затраты.

По порядку.

1. Прочность.

 Мы проектируем дома с применением газосиликатных блоков с плотностью 500 кг/м3 (D500). Прочность на сжатие у газосиликатных блоков при такой плотности - B2.5, что эквивалентно марки прочности М35 (35 кгс/см2).

 Также для внешних стен мы используем керамические блоки Керакам Kaiman 30, марка прочности которых М75 (75кгс/см2).

Из чего следует - по прочности керамические блоки превосходят газосиликатные блоки в 2 раза.

В силу того, что газосиликатные блоки обладают невысокой прочностью по инструкции производителя требуется порядное армирование кладки (каждый третий ряд), с устройством штроб, закладкой в них стержней арматуры и утапливанием последних в слой клея.


кладка стены из газосиликатных блоков

Кладка из керамических блоков Керакам Kaiman 30 армируется только по углам здания, на метр в каждую сторону. Для армирования используется базальтопластиковая сетка, закладываемая в кладочный шов. Трудоёмкое штробление и последующее укрытие арматуры в штробе клеем не требуется.

кладка стены из керамических блоков СуперТермо

Кладочный раствор при монтаже керамических блоков наносится только по горизонтальному шву кладки. Каменщик наносит раствор сразу на полтора-два метра кладки и заводит каждый следующий блок по пазо-гребню. Кладка ведётся очень быстро.

При монтаже газосиликатных блоков раствор необходимо наносить и на боковую поверхность блоков. Очевидно, что скорость и трудоёмкость кладки при таком способе монтажа только увеличится.

Для профессиональных каменщиков не является сложностью пиление керамических блоков. Для этой цели используется сабельная пила, с помощью этой же пилы распиливаются и газосиликатные блоки. В каждом ряду стены требуется запиливать всего один блок.

пиление керамических блоков Керакам СуперТермо сабельной пилой

2. Теплопроводность.

Ниже приведен теплотехнический расчёт, выполненный по методике описанной в СНиП "Тепловая защита зданий". А также экономическое обоснование применения керамического блока Керакам Kaiman 30 при сравнение затрат на строительство рассматриваемого дома из газосиликатных блоков.

Забегая вперёд сообщаю, что замена блока Керакам Kaiman 30, обеспечивающего требованиям СНиП "Тепловая защита зданий" для города Тольятти, на газосиликатный блок приведёт не к снижению затрат, на строительство рассматриваемого дома, а к увеличению затрат на 14 914 рублей. Расчёт в цифрах Вы можете увидеть в конце данного ответа.

Для начала определим требуемое термическое сопротивление для внешних стен жилых зданий для города Тольятти, а также создаваемое термическое сопротивление рассматриваемыми конструкциями.

Способность конструкции сохранять тепло определяется таким физическим параметром как термическое сопротивление конструкции (R, м2*С/Вт).

Определим градусо-сутки отопительного периода, °С ∙ сут/год, по формуле (СНиП "Тепловая защита зданий") для города Тольятти.

ГСОП = (tв - tот)zот

 где,
tв - расчетная температура внутреннего воздуха здания, °С, принимаемая при расчете ограждающих конструкций групп зданий указанных в таблице 3 (СНиП "Тепловая защита зданий"): по поз. 1 - по минимальным значениям оптимальной температуры соответствующих зданий по ГОСТ 30494 (в интервале 20 - 22 °С);
tот - средняя температура наружного воздуха, °С в холодный период, для г. Тольятти значение -5,2 °С;
zот - продолжительность, сут/год, отопительного периода, принимаемые по своду правил для периода со среднесуточной температурой наружного воздуха не более 8 °С, для города Тольятти значение 203 суток

ГСОП = (20- (-5,2))*203 = 5 115,6 °С*сут.

Значение требуемого термического сопротивления для внешних стен жилых зданий определим по формуле (СНиП "Тепловая защита зданий)

Rтр0=а*ГСОП+b

 где,
Rтр0 - требуемое термическое сопротивление;
а и b - коэффициенты, значения которых следует принимать по данным таблицы №3 СНиП "Тепловая защита зданий" для соответствующих групп зданий, для жилых зданий значение а следует принять равным 0,00035, значение b - 1,4

Rтр0=0,00035*5 115,6+1,4 = 3,1905 м2*С/Вт

Kaiman 30 на 200.jpgФормула расчета условного термического сопротивления рассматриваемой конструкции:

R0= Σ δnn + 0,158

где,
Σ – символ суммирования слоёв для многослойных конструкций;
δ - толщина слоя в метрах;
λ - коэффициент теплопроводности материала слоя при условии эксплуатационной влажности;
n - номер слоя (для многослойных конструкций);
0,158 - поправочный коэффициент, который для упрощения можно принять как константу.

Формула для расчёта приведённого термического сопротивления.

Rr0= R0 х r

где,
r – коэффициент теплотехнической однородности конструкций, имеющих неоднородные участки (стыки, теплопроводные включения, притворы и т.д.)

Согласно стандарта СТО 00044807-001-2006 по Таблице № 8 значение коэффициента теплотехнической однородности r для кладки из крупноформатных пустотелых пористых керамических камней и газосиликатных блоков следует принять равным 0,98.

При этом, обращаю Ваше внимание на то, что данный коэффициент не учитывает то, что
  1. мы рекомендуем вести кладку с применением тёплого кладочного раствора (этим существенно нивелируется неоднородность на стыках);
  2. в качестве связей несущей стены и лицевой кладки мы используем не металлические, а базальтопластиковые связи, которые буквально в 100 раз меньше проводят тепло, чем стальные связи (этим существенно нивелируются неоднородности образующихся за счёт теплопроводных включений);
  3. откосы оконных и дверных проёмов, согласно нашей проектной документации дополнительно утепляются экструдированным пенополистиролом (что нивелирует неоднородность в местах оконных и дверных проёмов, притворов).
Из чего можно сделать вывод - при выполнении предписаний нашей рабочей документации коэффициент однородности кладки стремится к единице. Но в расчёте приведённого термического сопротивления Rr0 мы всё-таки будем использовать табличное значение 0,98.

Rr0 должно быть больше или равно R0требуемое.

Определяем режим эксплуатации здания, для того чтобы понять какой коэффициент теплопроводности λа или λв принимать при расчёте условного термического сопротивления.

Методика определения режима эксплуатации подробно описана в СНиП "Тепловая защита зданий". Опираясь на указанный нормативный документ, выполним пошаговую инструкцию.

1-й шаг. Определим зону влажности региона застройки - г. Тольятти используя Приложение В СНиП "Тепловая защита зданий".

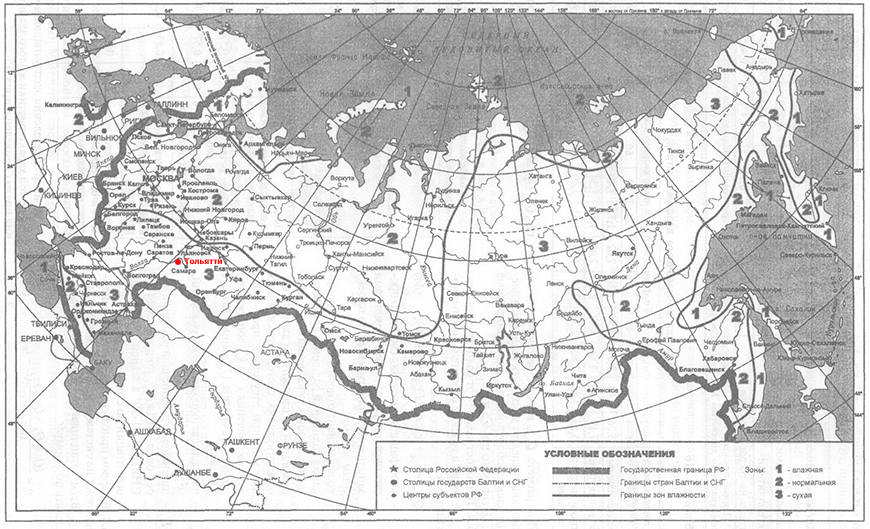

Климатическая карта зоны влажности Россия - Тольятти

Согласно таблице город Тольятти находится в зоне 3 (сухой климат). Принимаем значение 3 - сухой климат.

2-й шаг. По Таблице №1 СНиП "Тепловая защита зданий" определяем влажностный режим в помещение.

При этом, обращаю внимание, в отопительный сезон влажность воздуха в помещение падает до 15-20%. В отопительный период влажность воздуха необходимо поднимать хотя бы до 35-40%. Комфортной для человека считается влажность 40-50%.
Для того чтобы поднять уровень влажности необходимо проветривать помещение, можно использовать увлажнители воздуха, поможет установка аквариума.

Климатическая карта зоны влажности

Согласно Таблице 1 влажностный режим в помещение в отопительный период при температуре воздуха от 12 до 24 градусов и относительной влажности до 50% - сухой.

3-й шаг. По Таблице №2 СНиП "Тепловая защита зданий" определяем условия эксплуатации.

Для этого находим пересечение строки со значением влажностного режима в помещение, в нашем случае - это сухой,  со столбцом влажности для города Тольятти, как было выяснено ранее - это значение сухой.

Климатическая карта зоны влажности

Резюме.
Согласно методики СНиП "Тепловая защита зданий" в расчёте условного термического сопротивления (R0) следует применять значение при условиях эксплуатации А, т.е. необходимо использовать коэффициент теплопроводности λа.

Здесь можно посмотреть Протокол испытаний на теплопроводность для керамических блоков Керакам Kaiman 30.
Значение коэффициента теплопроводности λа Вы сможете найти в конце документа.

Рассмотрим кладку внешней стены, с применением керамических блоков Керакам Kaiman 30 и газосиликатных блоков D500, облицованную керамическим пустотелым кирпичом.

кладка керамического блока СуперТермо30 с облицовочным кирпичёмДля варианта использования керамического блока Керакам Kaiman 30 общая толщина стены без учёта штукатурного слоя 440мм (300мм керамический блок Керакам Kaiman 30 + 10мм технологический зазор, заполняемый цементно-перлитовым раствором + 120мм лицевая кладка).


1 слой (поз.1) – 20мм теплоизоляционная цементно-перлитовая штукатурка (коэффициент теплопроводности 0,18 Вт/м*С).
2 слой (поз.2) – 300мм кладка стены с применением блока Керакам Kaiman 30 (коэффициент теплопроводности кладки в эксплуатационном состояние А 0,094 Вт/м*С).
3 слой (поз.4) - 10мм лёгкая цементно-перлитовая смесь между кладкой керамического блока и лицевой кладкой (плотность 200 кг/м3, коэффициент теплопроводности при эксплуатационной влажности менее 0,12 Вт/м*С).
4 слой (поз.5)– 120мм кладка стены с применением щелевого облицовочного кирпича (коэффициент теплопроводности кладки в эксплуатационном состояние 0,45 Вт/м*С.

поз. 3 - тёплый кладочный раствор
поз. 6 - цветной кладочный раствор.

Рассмотрим кладку внешней стены, с применением газосиликатных блоков D500, облицованную керамическим пустотелым кирпичом.

кладка керамического блока СуперТермо30 с облицовочным кирпичёмДля варианта использования газосиликатного блока D500 общая толщина стены без учёта штукатурного слоя 560мм (400мм газосиликатный блок D500 + 40мм вентиляционный зазор + 120мм лицевая кладка).


1 слой (поз.1) – 20мм теплоизоляционная цементно-перлитовая штукатурка (коэффициент теплопроводности 0,18 Вт/м*С).
2 слой (поз.2) – 375мм кладка стены с применением газосиликатного блока D500 (коэффициент теплопроводности кладки в эксплуатационном состояние 0,123 Вт/м*С).

4 слой (поз.5)– 120мм кладка стены с применением щелевого облицовочного кирпича (коэффициент теплопроводности кладки в эксплуатационном состояние 0,45 Вт/м*С.

* – слой кладки облицовочного кирпича в расчёте термического сопротивления конструкции не учитывается, т.к. согласно инструкции производителя газосиликатных блоков, лицевая кладка ведётся с устройством вентиляционного зазора, и обеспечением в нём свободной циркуляции воздуха. Связано это с тем, что паропроницаемость газосиликата в полтора раза выше паропроницаемости керамики.

Кладка несущей стены из газосиликатных блоков в случае облицовки дома кирпичом без вентиляционного зазора - не допустима!

Считаем условное термическое сопротивление R0 для рассматриваемых конструкций.

Конструкция внешней стены в которой использован блок Керакам Kaiman 30

R0=0,020/0,18+0,300/0,094+0,01/0,12+0,12/0,45+0,158=3,81 м2*С/Вт

Конструкция внешней стены в которой использован газосиликатный блок D500

R0=0,020/0,18+0,375/0,123+0,158=3,3179 м2*С/Вт

Считаем приведённое термическое сопротивление Rr0 рассматриваемых конструкций.

Конструкция внешней стены в которой использован блок Керакам Kaiman 30

Rr0 ст30=3,81 м2*С/Вт * 0,98 = 3,74 м2*С/Вт

Конструкция внешней стены в которой использован газосиликатный блок D500

Rr0 D500=3,3179 м2*С/Вт * 0,98 = 3,2515 м2*С/Вт

Приведённое термическое сопротивление двух рассматриваемых конструкций выше требуемого термического сопротивления для города Тольятти, а это означает, что обе конструкции удовлетворяют СНиП "Тепловая защита зданий" для города Тольятти.


Ниже представлен расчёт затрат на возведение одного квадратного метра внешней стены с применением сравниваемых материалов, а также разница в затратах на фундамент, т.к. при выборе газосиликатного блока с толщиной 375мм толщина стены фундамента увеличится на 75мм плюс вентиляционный зазор 40мм, т.е. на 105мм.

проект небольшого дома из керамических блоков 87-08 с гаражом на одну машину Исходные условия.
Общая площадь дома – 132,55 м2.
Площадь внешних стен за вычетом оконных и дверных проёмов – 209 м2.
Периметр ленты фундамента под внешние стены и стену между гаражом и жилой частью дома  – 50,00 погонных метров.
Рассмотрим версию с ленточным монолитным железобетонным свайно-ростверковым фундаментом. Это самый экономичный тип фундамента.

Отделка фасада - облицовочный кирпич.

Стоимость газосиликатных блоков с учётом доставки в расчёте примем равным 2 700 руб/м3
Стоимость керамического блока Керакам Kaiman 30 с доставкой в город Тольятти - 89 рублей./шт.
Сравнение затрат на строительство керамических блоков Керакам Kaiman 30 и газосиликатных блоков D500
  Газосиликатные блоки D500 (375мм) Керамический блок Керакам Kaiman 30 (300мм)
Стоимость блоков
на 1м2 кладки
толщина стены 375мм (0,375 метра)
цена 1 м3 блока с доставкой 2 700 рублей
2 = 2 700 х 0,375 = 1 012,50 руб/м2
2 кладки - 17,1 блоков
цена блока с доставкой 89 руб/шт
2 = 17,1 х 89 = 1 522,00 руб/м2
Стоимость раствора
на 1м2 кладки
150 руб/м2  240 руб/м2
Стоимость анкеров для
связи несущей стены с
лицевой кладкой
стоимость анкера 12,90 руб/шт
количество анкеров на 1м2 - 5 шт
2 = 12,90 х 5 = 64,50 руб/м2
стоимость анкера 6,40 руб/шт
количество анкеров на 1м2 - 5 шт
2 = 6,40 х 5 = 32,00 руб/м2
Стоимость перлитового
раствора для заполнения
технологической пустоты
между несущей стеной и
лицевой кладкой
на 1м2 кладки
                                 - раствор готовится на объекте,
используется перлитовый песок
и цемент, при заполнении шва в 10мм,
стоимость - 25 руб/м2
Стоимость сетки,
необходимой для экономии
кладочного раствора
на 1 м2 кладки
                                 -   используется штукатурная сетка с ячейкой 5х5мм,
стоимость - 33 руб/м2
Стоимость материалов
для армирования кладки
на 1м2 кладки
Стоимость арматуры для порядного
армирования 21 руб/пог.м.
По инструкции полагается армировать
каждый 3-й ряд, выполняя 2 штробы.
Для рассматриваемого Вами дома
потребуется 706 пог.м арматуры.
Стоимость клея, необходимого для
укрытия одного погонного метра
армирования - 6,5 руб/пог.м.
Стоимость работ по армированию
кладки 50 руб/пог.м.
Стоимость армирования кладки на один
квадратный метр кладки:
(706 пог.м. х (21 руб/пог.м.+ 6,5 руб/пог.м.+
+50 руб/пог.м.)) / 209м2262 рубля/м2.
Стоимость базальтопластиковой сетки
145 рублей/м2.
По инструкции следует армировать
углы кладки, закладывая готовые карты
в каждый второй ряд,
потребуется 57,9 м2 базальтопластиковой
сетки.

Стоимость работ по укладке сетки
для армирования 50 рублей/м2.


Стоимость армирования кладки на
один квадратный метр:
((145 рублей/м2 + 50 рублей/м2) х 57,9 м2) / 209 м2 = 54 рубля/м2
Стоимость работ по
кладке 1 м2 внешней стены.
Стоимость кладки - 2 500 руб/м3
Стоимость кладки 1 м2
2 500 руб/м3 х 0,375 м = 938 руб/м2
Стоимость кладки - 2 500 руб/м3
Стоимость кладки 1 м2
2 500 руб/м3 х 0,3 м = 750 руб/м2
Дополнительные расходы
на фундаментные работы,
вызванные тем, что толщина
внешней стены из
газосиликатного блока на 13см больше
Разница в толщине внешней стены
0,105 метра.
Соответственно на эту же величину
увеличивается стена ростверка
фундамента.
Высота стен ростверка фундамента - 0,5 метра.
Периметр фундамента под внешние
стены 50,00 пог.
Дополнительное кол-во м3 бетона
0,105 х 0,5 х 50 = 2,60 м3
Стоимость бетона В22,5 - 3 800 руб/м3
Стоимость фундам. работ - 5 000 руб/м3
Дополнительные расходы на фундамент
2,6 х (3 800 + 5 000) = 22 880 рублей
                                   -
Стоимость проекта дома Базовая стоимость проекта- 40 000 рублей.
                     проект бесплатно
Итого:      площадь внешних стен за вычетом
оконных и дверных проёмов - 209 м2
затраты на материалы стен и работы
  209 х (1 012,00 + 150 + 64,50+
+ 262 + 938) = 507 138 рублей
доп. затраты на фундамент - 22 880 рублей
затраты на проект дома - 40 000 рублей

 507 138 + 22 880 + 40 000 =
  570 018 рублей
площадь внешних стен за вычетом
оконных и дверных проёмов - 209 м2
затраты на материалы стен и работы
  209 х (1 522,00 + 240 + 32,00 + 25+
+ 33 + 54 + 750) = 555 104 рублей




итого
  555 104 рублей

Итого, выбор в пользу керамических блоков Керакам Kaiman 30, при строительстве в г. Тольятти дома по проекту 87-08, не увеличит затраты, а напротив позволит снизить затраты на строительство на 14 914 рублей!


При этом, необходимо понимать, что мы сравниваем не сравнимое:
    Проекты домов бесплатно, при покупке керамических блоков Керакам СуперТермо30.
  1. Термическое сопротивление стены с применением блока Керакам СуперТермо30 - выше.
  2. Прочность керамических блоков Керакам СуперТермо30 в 2 раза выше прочности газосиликатных блоков D500;
  3. Керамика - это абсолютно экологически чистый материал;
  4. При строительстве из керамики нет необходимости выдерживать технологическую паузу в 12 месяцев для установления нормативного процента влажности (для газосиликата это 6%), перед тем как приступать к отделке стен. С завода газосиликатный блок поступает с массовым содержанием влаги 35-40%.

Общую информацию о керамическом блоке Керакам СуперТермо30 смотрите в статье Лучшие проекты домов из самого теплоэффективного керамического блока Керакам Kaiman 30
