Добрый день!Понравился ваш проект 27-33,но хотелось-бы внести изменения,вместо кухни веранда,вместо зала кухня столовая,строить буду из кирпича,сколько будет стоить проект с изменением и баней в подарок. Зарание благодарен за ответ. Стройка планируется в Ростове-на-Дону

Ответил:

проект одноэтажного дома с 4-мя спальнями и террасой на главном фасадеЗдравствуйте, Александр.

Проектная документация с необходимыми Вам изменениями  обойдётся Вам в 65 000 рублей. И проект бани в подарок.

Рекомендую пересмотреть Ваше решение относительно выбора материала внешних стен. Вместо керамического кирпича применить самые теплоэффективные, среди производимых в России, керамические блоки Керакам Кайман30.

Преимущества такого выбора:

 1. Внешняя стена будет "теплее" в 1,5 раза. Зимой будете меньше тратить средств на отопление, летом на охлаждение помещения.

 2. Затраты на строительство снизятся на 310 680 рублей (подробный расчёт смотрите ниже).

 Версия рассматриваемого Вами проекта дома из керамического блока Кайман30 имеет номер 90-33. Данный проект дома включён в акцию Проект дома в подарок.

По условиям акции при покупке керамических блоков Кайман 30 в нашей компании мы вернём Вам стоимость оплаченной Вами проектной документации.
 Гарантируем конкурентоспособную цену на керамический блок Керакам Кайман 30 при условии доставки блоков в город Ростов-на-Дону.
В Ростовкской области мы реализовали не один объект.

Ниже привожу теплотехнический расчёт, подготовленный по методике СНиП "Тепловая защита зданий" для 2-х вариантов внешних стен:

  • с применением двойного щелевого кирпича, с общей толщиной стены 640мм;
  • с применением теплоэффективного керамического блока Керакам Kaiman 30, облицованного кирпичом, с общей толщиной стены 430мм.

При проектировании наших домов мы используем самые современные и экономически обоснованные технологии, в частности в качестве несущих стен использованы самые теплоэффективные, среди производимых в России, керамические блоки Керакам Kaiman 30.

кладка стены из керамических блоков СуперТермо

Ниже приведен теплотехнический расчёт, выполненный по методике описанной в СНиП "Тепловая защита зданий". А также экономическое обоснование применения керамического блока Керакам Kaiman 30 при сравнение затрат на строительство рассматриваемого дома из двойного щелевого кирпича.

Для начала определим требуемое термическое сопротивление для внешних стен жилых зданий для города Ростов-на-Дону, а также создаваемое термическое сопротивление рассматриваемыми конструкциями.

Самый теплоэффективный керамический блок Керакам СуперТермо30.Способность конструкции сохранять тепло определяется таким физическим параметром как термическое сопротивление конструкции (R, м2*С/Вт).

Определим градусо-сутки отопительного периода, °С ∙ сут/год, по формуле (СНиП "Тепловая защита зданий") для города Ростов-на-Дону.

ГСОП = (tв - tот)zот

 где,
tв - расчетная температура внутреннего воздуха здания, °С, принимаемая при расчете ограждающих конструкций групп зданий указанных в таблице 3 (СНиП "Тепловая защита зданий"): по поз. 1 - по минимальным значениям оптимальной температуры соответствующих зданий по ГОСТ 30494 (в интервале 20 - 22 °С);
tот - средняя температура наружного воздуха, °С в холодный период, для г. Ростов-на-Дону значение -0,1 °С;
zот - продолжительность, сут/год, отопительного периода, принимаемые по своду правил для периода со среднесуточной температурой наружного воздуха не более 8 °С, для города Ростов-на-Дону значение 166 суток

ГСОП = (20- (-0,1))*166 = 3 336,60 °С*сут.

Значение требуемого термического сопротивления для внешних стен жилых зданий определим по формуле (СНиП "Тепловая защита зданий)

Rтр0=а*ГСОП+b

 где,
Rтр0 - требуемое термическое сопротивление;
а и b - коэффициенты, значения которых следует принимать по данным таблицы №3 СНиП "Тепловая защита зданий" для соответствующих групп зданий, для жилых зданий значение а следует принять равным 0,00035, значение b - 1,4

Rтр0=0,00035*3 336,60+1,4 = 2,5678 м2*С/Вт

Kaiman 30 на 200.jpgФормула расчета условного термического сопротивления рассматриваемой конструкции:

R0= Σ δnn + 0,158

где,
Σ – символ суммирования слоёв для многослойных конструкций;
δ - толщина слоя в метрах;
λ - коэффициент теплопроводности материала слоя при условии эксплуатационной влажности;
n - номер слоя (для многослойных конструкций);
0,158 - поправочный коэффициент, который для упрощения можно принять как константу.

Формула для расчёта приведённого термического сопротивления.

Rr0= R0 х r

где,
r – коэффициент теплотехнической однородности конструкций, имеющих неоднородные участки (стыки, теплопроводные включения, притворы и т.д.)

Согласно стандарта СТО 00044807-001-2006 по Таблице № 8 значение коэффициента теплотехнической однородности r для кладки из крупноформатных пустотелых пористых керамических камней и газосиликатных блоков следует принять равным 0,98.

При этом, обращаю Ваше внимание на то, что данный коэффициент не учитывает то, что
  1. мы рекомендуем вести кладку с применением тёплого кладочного раствора (этим существенно нивелируется неоднородность на стыках);
  2. в качестве связей несущей стены и лицевой кладки мы используем не металлические, а базальтопластиковые связи, которые буквально в 100 раз меньше проводят тепло, чем стальные связи (этим существенно нивелируются неоднородности образующихся за счёт теплопроводных включений);
  3. откосы оконных и дверных проёмов, согласно нашей проектной документации дополнительно утепляются экструдированным пенополистиролом (что нивелирует неоднородность в местах оконных и дверных проёмов, притворов).
Из чего можно сделать вывод - при выполнении предписаний нашей рабочей документации коэффициент однородности кладки стремится к единице. Но в расчёте приведённого термического сопротивления Rr0 мы всё-таки будем использовать табличное значение 0,98.

Rr0 должно быть больше или равно R0требуемое.

Определяем режим эксплуатации здания, для того чтобы понять какой коэффициент теплопроводности λа или λв принимать при расчёте условного термического сопротивления.

Методика определения режима эксплуатации подробно описана в СНиП "Тепловая защита зданий". Опираясь на указанный нормативный документ, выполним пошаговую инструкцию.

1-й шаг. Определим зону влажности региона застройки - г. Ростов-на-Дону используя Приложение В СНиП "Тепловая защита зданий".

Климатическая карта влажности России - Ростов-на-Дону

Согласно таблице город Ростов-на-Дону находится в зоне 3 (сухой климат). Принимаем значение 3 - сухой климат.

2-й шаг. По Таблице №1 СНиП "Тепловая защита зданий" определяем влажностный режим в помещение.

При этом, обращаю внимание, в отопительный сезон влажность воздуха в помещение падает до 15-20%. В отопительный период влажность воздуха необходимо поднимать хотя бы до 35-40%. Комфортной для человека считается влажность 40-50%.
Для того чтобы поднять уровень влажности необходимо проветривать помещение, можно использовать увлажнители воздуха, поможет установка аквариума.

Климатическая карта зоны влажности

Согласно Таблице 1 влажностный режим в помещение в отопительный период при температуре воздуха от 12 до 24 градусов и относительной влажности до 50% - сухой.

3-й шаг. По Таблице №2 СНиП "Тепловая защита зданий" определяем условия эксплуатации.

Для этого находим пересечение строки со значением влажностного режима в помещение, в нашем случае - это сухой,  со столбцом влажности для города Ростов-на-Дону, как было выяснено ранее - это значение сухой.

Климатическая карта зоны влажности

Резюме.
Согласно методики СНиП "Тепловая защита зданий" в расчёте условного термического сопротивления (R0) следует применять значение при условиях эксплуатации А, т.е. необходимо использовать коэффициент теплопроводности λа.

Здесь можно посмотреть Протокол испытаний на теплопроводность для керамических блоков Керакам Kaiman 30.
Значение коэффициента теплопроводности λа Вы сможете найти в конце документа.

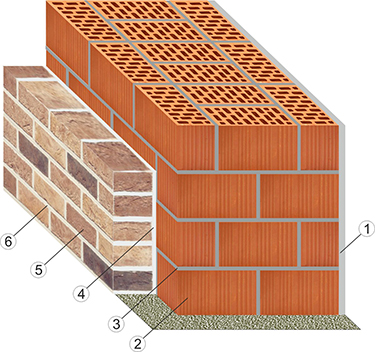

Рассмотрим кладку внешней стены, с применением керамических блоков Керакам Kaiman 30 и двойного керамического кирпича. В качестве отделки фасада используем лицевой керамический кирпич.

кладка керамического блока СуперТермо30 с облицовочным кирпичёмДля варианта использования керамического блока Керакам Kaiman 30 общая толщина стены без учёта штукатурного слоя 430мм (300мм керамический блок Керакам Kaiman 30 + 10мм технологический зазор, заполняемый цементно-перлитовым раствором + 120мм лицевая кладка).


1 слой (поз.1) – 20мм теплоизоляционная цементно-перлитовая штукатурка (коэффициент теплопроводности 0,18 Вт/м*С).
2 слой (поз.2) – 300мм кладка стены с применением блока Керакам Kaiman 30 (коэффициент теплопроводности кладки в эксплуатационном состояние A 0,094 Вт/м*С).
3 слой (поз.4) - 10мм лёгкая цементно-перлитовая смесь между кладкой керамического блока и лицевой кладкой (плотность 200 кг/м3, коэффициент теплопроводности при эксплуатационной влажности менее 0,12 Вт/м*С).
4 слой (поз.5)– 120мм кладка стены с применением щелевого облицовочного кирпича (коэффициент теплопроводности кладки в эксплуатационном состояние 0,45 Вт/м*С.

поз. 3 - тёплый кладочный раствор
поз. 6 - цветной кладочный раствор.

Рассмотрим кладку внешней стены, с применением двойного щелевого кирпича, облицованную керамическим пустотелым кирпичом.

Кладка внешней стены с применением двойного щелевого кирпича.Для варианта использования двойного щелевого кирпича общая толщина стены без учёта штукатурного слоя 640мм (510мм двойной щелевой кирпич + 10мм заполняемый цементно-перлитовым раствором + 120мм лицевая кладка).


1 слой (поз.1) – 20мм теплоизоляционная цементно-перлитовая штукатурка (коэффициент теплопроводности 0,18 Вт/м*С).
2 слой (поз.2) – 510мм кладка стены с применением двойного щелевого кирпича (коэффициент теплопроводности кладки в эксплуатационном состояние 0,247 Вт/м*С, при условии кладки на тёплый кладочный раствор).
3 слой (поз.4) - 10мм лёгкая цементно-перлитовая смесь между кладкой керамического блока и лицевой кладкой (плотность 200 кг/м3, коэффициент теплопроводности при эксплуатационной влажности менее 0,12 Вт/м*С).
4 слой (поз.5)– 120мм кладка стены с применением щелевого облицовочного кирпича (коэффициент теплопроводности кладки в эксплуатационном состояние 0,45 Вт/м*С.



Считаем условное термическое сопротивление R0 для рассматриваемых конструкций.

Конструкция внешней стены в которой использован блок Керакам Kaiman 30

R0 Кайман30=0,020/0,18+0,300/0,094+0,01/0,12+0,12/0,45+0,158=3,8128 м2*С/Вт

Конструкция внешней стены в которой использован двойной щелевой кирпич

R0 кирпич=0,020/0,18+0,510/0,247+0,01/0,12+0,12/0,45+0,158=2,6839 м2*С/Вт

Считаем приведённое термическое сопротивление Rr0 рассматриваемых конструкций.

Конструкция внешней стены в которой использован блок Керакам Kaiman 30

Rr0 Кайман30=3,8128 м2*С/Вт * 0,98 = 3,7365 м2*С/Вт

Конструкция внешней стены в которой использован двойной керамический кирпич

Rr0 кирпич=2,6839 м2*С/Вт * 0,98 = 2,6302 м2*С/Вт

Приведённое термическое сопротивление двух рассматриваемых конструкций выше требуемого термического сопротивления для города Ростов-на-Дону, а это означает, что обе конструкции удовлетворяют СНиП "Тепловая защита зданий" для города Ростов-на-Дону (2,5678 м2*С/Вт).

Ниже приведён сравнительный расчёт затрат на строительство рассматриваемого Вами дома для двух вариантов материала несущих стен: керамического двойного кирпича 2nf и керамического крупноформатного блока Керакам Kaiman 30.


проект одноэтажного дома с 4-мя спальнями и террасой на главном фасадеИсходные условия.
Общая площадь дома –124,60 м2.

Площадь внешних стен за вычетом оконных и дверных проёмов – 200 м2.

Периметр ленты фундамента под внешние стены и стену, отделяющую гараж  – 56,00 погонных метров.

Фундамент - железобетонный монолитный свайно-ростверковый.

Отделка фасада - облицовочный кирпич.

Цена керамического блока Керакам Kaiman 30 с учётом доставки в г.Ростов-на-Дону -  108 руб/шт.
Данная цена действительна для:

В расчёте примем стоимость двойного керамического поризованного кирпича 2nf с учётом доставки равной 14 руб/шт.

Считаем затраты на возведение одного квадратного метра внешней стены с применением сравниваемых материалов, а также разницу в затратах на фундамент, т.к. при выборе керамического кирпича общая толщина внешней стены увеличится на 21см, как следствие толщина стены фундамента также увеличится на 210мм.

Сравнение затрат на строительство керамических блоков Керакам Kaiman 30 и двойного керамического кирпича
  Двойной керамический кирпич (510мм) Керамический блок Керакам Kaiman 30 (300мм)
Стоимость кирпича/керамического блока
на 1м2 кладки
2 кладки - 104 штук двойного кирпича
цена кирпича с доставкой 14 рублей
2 = 14 х 104 = 1 456,00 руб/м2
2 кладки - 17,1 штук блоков
цена блока с доставкой 108 руб/шт
2 = 17,1 х 108 = 1 847,00 руб/м2
Стоимость раствора
на 1м2 кладки
толщина слоя тёплого кладочного
раствора - 12мм
775 руб/м2
толщина слоя тёплого кладочного
раствора - 12мм
240 руб/м2
Стоимость анкеров для
связи несущей стены с
лицевой кладкой
стоимость анкера 6,40 руб/шт
количество анкеров на 1м2 - 5 шт
2 = 6,40 х 5 = 32,00 руб/м2
стоимость анкера 6,40 руб/шт
количество анкеров на 1м2 - 5 шт
2 = 6,40 х 5 = 32,00 руб/м2
Стоимость перлитового
раствора для заполнения
технологической пустоты
между несущей стеной и
лицевой кладкой
на 1м2 кладки
раствор готовится на объекте,
используется перлитовый песок
и цемент, при заполнении шва в 10мм,
стоимость - 25 руб/м2
раствор готовится на объекте,
используется перлитовый песок
и цемент, при заполнении шва в 10мм,
стоимость - 25 руб/м2
Стоимость сетки,
необходимой для экономии
кладочного раствора
на 1 м2 кладки
используется штукатурная сетка с ячейкой 5х5мм,
стоимость - 55 руб/м2
используется штукатурная сетка с ячейкой 5х5мм,
стоимость - 33 руб/м2
Стоимость материалов
для армирования кладки
на 1м2 кладки
Стоимость базальтопластиковой сетки
145 рублей/м2
По инструкции следует армировать
углы кладки, закладывая готовые карты
в каждый второй ряд,
потребуется 83,7 м2 базальтопластиковой
сетки.

Стоимость работ по укладке сетки
для армирования 50 рублей/м2.


Стоимость армирования кладки на
один квадратный метр:
((145 рублей/м2 + 50 рублей/м2) х 83,70 м2) / 200 м2 = 82 рублей/м2.
Стоимость базальтопластиковой сетки
145 рублей/м2.
По инструкции следует армировать
углы кладки, закладывая готовые карты
в каждый второй ряд,
потребуется 49,2 м2 базальтопластиковой
сетки.

Стоимость работ по укладке сетки
для армирования 50 рублей/м2.


Стоимость армирования кладки на
один квадратный метр:
((145 рублей/м2 + 50 рублей/м2) х 49,2 м2) / 200 м248 рублей/м2
Стоимость работ по
кладке 1 м2 внешней стены.
Стоимость кладки - 3 200 руб/м3
Стоимость кладки 1 м2
3 200 руб/м3 х 0,51 метра = 1 632 руб/м2
Стоимость кладки - 2 500 руб/м3
Стоимость кладки 1 м2
2 500 руб/м3 х 0,3 метра = 750 руб/м2
Дополнительные расходы
на фундаментные работы,
вызванные тем, что толщина
внешней стены из
двойного кирпича на 21см больше
Разница в толщине внешней стены
0,21 метра.
Соответственно на эту же величину
увеличивается ростверк
фундамента.
Высота ростверка фундамента - 0,5 метра.
Периметр фундамента под внешние
стены 56,00 пог.метра
Дополнительное кол-во м3 бетона
0,21 х 0,5 х 56 = 5,9 м3
Стоимость бетона В22,5 - 4 200 руб/м3
Стоимость фундам. работ - 5 000 руб/м3
Дополнительные расходы на фундамент
5,9 х (4 200 + 5 000) = 54 280 рублей
                                   -
Стоимость проекта дома Базовая стоимость проекта
40 000 рублей
                     проект бесплатно
Итого:      площадь внешних стен за вычетом
оконных и дверных проёмов - 200 м2
затраты на материалы стен и работы
200 х (1 456,00 + 775 + 32 + 25 + 55 +
+ 82 + 1 632) = 811 400 рублей
доп. затраты на фундамент - 54 280 рублей
затраты на проект дома - 40 000 рублей
итого
811 400 + 54 280 + 40 000 =
905 680 рублей
площадь внешних стен за вычетом
оконных и дверных проёмов - 200 м2
затраты на материалы стен и работы
200 х (1 847,00 + 240 + 32,00 + 25+
+ 33 + 48 + 750) = 595 000 рублей



итого
595 000 рублей


Итого, выбор в пользу использования современных стеновых материалов - керамических блоков Керакам Kaiman 30 вместо двойного керамического кирпича, при строительстве в г.Ростов-на-Дону  дома по проекту 27-33, позволит сократить затраты на строительство на 310 680 рублей!

    Кроме существенной экономии средств, к плюсам выбора более современного продукта Керакам Kaiman 30 также можно отнести:

      Проекты домов бесплатно, при покупке керамических блоков Керакам СуперТермо30.
    1. Существенно более тёплые стены дома. Как следствие экономию средств на отопление дома зимой и создание комфортной прохлады летом.
    2. Увеличение освещённости помещений при одинаковых размерах оконных проёмов, за счёт уменьшения величины откосов на 21см.
    3. Стены из двойного кирпича будут иметь вес примерно в 2 раза больший, чем вес стен из керамического блока Кайман30, исходя из чего, может не получится поставить дом из кирпича на свайно-ростверковый фундамент (для заключения надо видеть результаты геологии). Если же ставить дом из кирпича на ленточный фундамент, то это ещё увеличит затраты на строительство примерно на 500 000 рублей

Все проекты, включённые в акцию Проект дома бесплатно представлены на странице Современные проекты экономичных домов.
