Понравился Ваш проект дома 90-14. Из описания понял, что дом спроектирован из керамического блока Кайман30. Вы можете предоставить мне документацию на этот дом в 44-м керамоблоке завода Винербергер? Строить буду в Саратове.

Ответил:

проект одноэтажного дома с 4-мя спальнями и террасой на главном фасаде Здравствуйте, Михаил.

В проектной документации на дом 90-14 заложен керамический блок Керакам Кайман30.

Мы можем подготовить для Вас документацию в которой в качестве материала несущих стен будет заложен керамический блок с толщиной 440мм. Стоимость услуги по доработке проектной документации составит 56 000 рублей. Плюс стоимость базового комплекта документации - 30 000 рублей.

Обращаю Ваше внимание.
Несмотря на то, что толщина стены в случае применения 44-го блока завода Wienerberger окажется на 14 см больше, итоговое термическое сопротивление конструкции внешней стены окажется выше, если внешние стены возводить из тепплоэффективных керамических блоков Керакам Kaiman 30. Это связано с иной, более совершенной геометрией пустот самого блока и теплоэффективной конструкцией замка Кайман30.

Итоговые затраты окажутся существенно ниже, при выборе более технологически продвинутого керамического блока Керакам Кайман30.  Подробнее ниже.

Обратите внимание:
  1. тепло из дома будет уходить по лабиринту керамических дорожек каждого из рассматриваемых блоков, в более современном блоке Кайман30, путь, который должно будет преодолеть тепло, длиннее;
  2. обратите внимание на то, что дорожка у блока Кайман30 имеет меньшую толщину, чем у блока Поротерм44, это тоже способствует сохранению тепла;
  3. у Кайман30 марка прочности на сжатие ниже, чем у Поротерм44, это связано с тем, что у Кайман30 выше поризация самой глины, и это тоже способствует сохранению тепла в доме зимой и комфортной прохлады летом, при этом для 2-х этажного дома марки прочности М75 более чем достаточно;
  4. ну и наконец, последнее, запатентованное ноу хау в конструкции блока Кайман30, это теплоэффективный замок боковой стыковки блоков, у Кайман30 замок представляет собой длинный пиловидный путь для выхода тепла из дома, в устаревшей модели керамического блока, образцом которого является Porotherm44, тепло в замке утекает по прямой и толстой дорожке.

Здесь можно посмотреть Протокол испытаний на теплопроводность для керамических блоков Керакам Kaiman 30.
Значение коэффициента теплопроводности λа Вы сможете найти в конце документа.

Ниже я привожу теплотехнический расчёт для двух рассматриваемых конструкций внешних стен.

керамический блок Porotherm44 Теплоэффективный керамический блок Керакам Kaiman 30.jpg Несмотря на то, что стена из блоков Кайман30 обеспечивает больший комфорт проживания в доме, чем стена из блоков Porotherm44, итоговые затраты на строительство окажутся ниже при использовании блоков Керакам Kaiman 30.

Ниже представлен сравнительный расчёт затрат, забегая вперёд сообщу, что использование более современного продукта - керамического блока Керакам Kaiman 30 вместо Porotherm44 позволяет снизить затраты на 276 895 рублей

Для начала определим требуемое термическое сопротивление для внешних стен жилых зданий для города Саратов, а также создаваемое термическое сопротивление рассматриваемыми конструкциями.

Самый теплоэффективный керамический блок Керакам СуперТермо30. Способность конструкции сохранять тепло определяется таким физическим параметром как термическое сопротивление конструкции (R, м2*С/Вт).

Определим градусо-сутки отопительного периода, °С ∙ сут/год, по формуле (СНиП "Тепловая защита зданий") для города Саратов.

ГСОП = (tв - tот)zот

 где,
tв - расчетная температура внутреннего воздуха здания, °С, принимаемая при расчете ограждающих конструкций групп зданий указанных в таблице 3 (СНиП "Тепловая защита зданий"): по поз. 1 - по минимальным значениям оптимальной температуры соответствующих зданий по ГОСТ 30494 (в интервале 20 - 22 °С);
tот - средняя температура наружного воздуха, °С в холодный период, для г. Саратов значение -3,5 °С;
zот - продолжительность, сут/год, отопительного периода, принимаемые по своду правил для периода со среднесуточной температурой наружного воздуха не более 8 °С, для города Саратов значение 188 суток

ГСОП = (20- (-3,5))*188 = 4 418,00 °С*сут.

Значение требуемого термического сопротивления для внешних стен жилых зданий определим по формуле (СНиП "Тепловая защита зданий)

Rтр0=а*ГСОП+b

 где,
Rтр0 - требуемое термическое сопротивление;
а и b - коэффициенты, значения которых следует принимать по данным таблицы №3 СНиП "Тепловая защита зданий" для соответствующих групп зданий, для жилых зданий значение а следует принять равным 0,00035, значение b - 1,4

Rтр0=0,00035*5 777,00+1,4 = 2,9463 м2*С/Вт

Формула расчета условного термического сопротивления рассматриваемой конструкции:

R0= Σ δnn + 0,158

где,
Σ – символ суммирования слоёв для многослойных конструкций;
δ - толщина слоя в метрах;
λ - коэффициент теплопроводности материала слоя при условии эксплуатационной влажности;
n - номер слоя (для многослойных конструкций);
0,158 - поправочный коэффициент, который для упрощения можно принять как константу.

Формула для расчёта приведённого термического сопротивления.

Rr0= R0 х r

где,
r – коэффициент теплотехнической однородности конструкций, имеющих неоднородные участки (стыки, теплопроводные включения, притворы и т.д.)

Согласно стандарта СТО 00044807-001-2006 по Таблице № 8 значение коэффициента теплотехнической однородности r для кладки из крупноформатных пустотелых пористых керамических камней следует принять равным 0,98.

При этом, обращаю Ваше внимание на то, что данный коэффициент не учитывает то, что
  1. мы рекомендуем вести кладку с применением тёплого кладочного раствора (этим существенно нивелируется неоднородность на стыках);
  2. в качестве связей несущей стены и лицевой кладки мы используем не металлические, а базальтопластиковые связи, которые буквально в 100 раз меньше проводят тепло, чем стальные связи (этим существенно нивелируются неоднородности образующихся за счёт теплопроводных включений);
  3. откосы оконных и дверных проёмов, согласно нашей проектной документации дополнительно утепляются экструдированным пенополистиролом (что нивелирует неоднородность в местах оконных и дверных проёмов, притворов).
Из чего можно сделать вывод - при выполнении предписаний нашей рабочей документации коэффициент однородности кладки стремится к единице. Но в расчёте приведённого термического сопротивления Rr0 мы всё-таки будем использовать табличное значение 0,98.

Rr0 должно быть больше или равно R0требуемое.

Определяем режим эксплуатации здания, для того чтобы понять какой коэффициент теплопроводности λа или λв принимать при расчёте условного термического сопротивления.

Методика определения режима эксплуатации подробно описана в СНиП "Тепловая защита зданий". Опираясь на указанный нормативный документ, выполним пошаговую инструкцию.

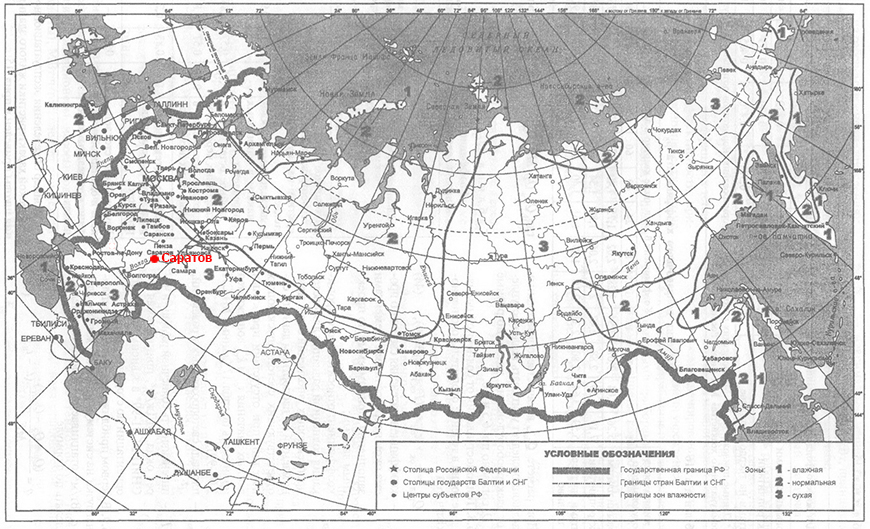

1-й шаг. Определим зону влажности региона застройки - г. Саратов используя Приложение В СНиП "Тепловая защита зданий".

Климатическая карта влажности Саратов

Согласно таблице город Саратов находится в зоне 3 (сухого климата). Принимаем значение 3 - сухой климат.

2-й шаг. По Таблице №1 СНиП "Тепловая защита зданий" определяем влажностный режим в помещение.

При этом, обращаю внимание, в отопительный сезон влажность воздуха в помещение падает до 15-20%. В отопительный период влажность воздуха необходимо поднимать хотя бы до 35-40%. Комфортной для человека считается влажность 40-50%.
Для того чтобы поднять уровень влажности необходимо проветривать помещение, можно использовать увлажнители воздуха, поможет установка аквариума.

Климатическая карта зоны влажности

Согласно Таблице 1 влажностный режим в помещение в отопительный период при температуре воздуха от 12 до 24 градусов и относительной влажности до 50% - сухой.

3-й шаг. По Таблице №2 СНиП "Тепловая защита зданий" определяем условия эксплуатации.

Для этого находим пересечение строки со значением влажностного режима в помещение, в нашем случае - это сухой,  со столбцом влажности для города Саратов, как было выяснено ранее - это значение сухой.

Климатическая карта зоны влажности

Резюме.
Согласно методики СНиП "Тепловая защита зданий" в расчёте условного термического сопротивления (R0) следует применять значение при условиях эксплуатации А, т.е. необходимо использовать коэффициент теплопроводности λа.

Здесь можно посмотреть Протокол испытаний на теплопроводность для керамических блоков Керакам Kaiman 30.
Значение коэффициента теплопроводности λа Вы сможете найти в конце документа.

Рассмотрим кладку внешней стены, с применением керамических блоков Керакам Kaiman 30 и Porotherm44, облицованную керамическим пустотелым кирпичом.

кладка керамического блока СуперТермо30 с облицовочным кирпичёмДля варианта использования керамического блока Керакам Kaiman 30 общая толщина стены без учёта штукатурного слоя 430мм (300мм керамический блок Керакам Kaiman 30 + 10мм технологический зазор, заполняемый цементно-перлитовым раствором + 120мм лицевая кладка).

Для варианта использования керамического блока Porotherm44 общая толщина стены без учёта штукатурного слоя 570мм (440мм керамический блок Поротерм44 + 10мм технологический зазор, заполняемый цементно-перлитовым раствором + 120мм лицевая кладка).

1 слой (поз.1) – 20мм теплоизоляционная цементно-перлитовая штукатурка (коэффициент теплопроводности 0,18 Вт/м*С).
2 слой (поз.2) – 300мм кладка стены с применением блока СуперТермо30 (коэффициент теплопроводности кладки в эксплуатационном состояние A 0,094 Вт/м*С) или 380мм кладка стены с применением блока Porotherm44 (коэффициент теплопроводности кладки в эксплуатационном состояние A 0,141 Вт/м*С)
3 слой (поз.4) - 10мм лёгкая цементно-перлитовая смесь между кладкой керамического блока и лицевой кладкой (плотность 200 кг/м3, коэффициент теплопроводности при эксплуатационной влажности менее 0,12 Вт/м*С).
4 слой (поз.5)– 120мм кладка стены с применением щелевого облицовочного кирпича (коэффициент теплопроводности кладки в эксплуатационном состояние 0,45 Вт/м*С.

поз. 3 - тёплый кладочный раствор
поз. 6 - цветной кладочный раствор.

Считаем условное термическое сопротивление R0 для рассматриваемых конструкций.

Конструкция внешней стены в которой использован блок Керакам Kaiman30

R0 Кайман30=0,020/0,18+0,3/0,094+0,01/0,12+0,12/0,45+0,158=3,812 м2*С/Вт

Конструкция внешней стены в которой использован блок Porotherm44

R0 Поротерм44=0,020/0,18+0,44/0,141+0,01/0,12+0,12/0,45+0,158=3,739 м2*С/Вт

Считаем приведённое термическое сопротивление Rr0 рассматриваемых конструкций.

Конструкция внешней стены в которой использован блок Керакам Kaiman30

Rr0 Кайман30=3,812 м2*С/Вт * 0,98 = 3,736 м2*С/Вт

Конструкция внешней стены в которой использован блок Porotherm44

Rr0 Поротерм44=3,739 м2*С/Вт * 0,98 = 3,664 м2*С/Вт


Приведённое термическое сопротивление двух рассматриваемых конструкций выше требуемого термического сопротивления для города Саратов, а это означает, что обе конструкции удовлетворяют СНиП "Тепловая защита зданий" для города Саратов (2,9463 м2*С/Вт).

Сравним затраты на строительство двух рассматриваемых материалов на примере конкретного проекта дома 90-14. Для строительства этого дома в городе Саратов.

проект одноэтажного дома с 4-мя спальнями и террасой на главном фасаде Исходные условия.

Общая площадь дома – 169,80 м2.

Площадь внешних стен за вычетом оконных и дверных проёмов – 145 м2.

Периметр ленты фундамента под внешние стены и стену разделяющую жилую зону с гаражом – 64,00 погонных метров.

Рассмотрим версию проекта на железобетонном монолитном свайно-ростверковом фундаменте.

Отделка фасада - облицовочный кирпич.

Считаем затраты на возведение одного квадратного метра внешней стены с применением сравниваемых материалов, а также увеличение затрата на фундамент при выборе блока Поротерм44, формирующего большую толщину стены - 440мм.

Сравнение затрат на строительство из керамического блока Porotherm44 и Керакам Kaiman 30
  Керамический блок конкурентов Porotherm44 (440мм) Керамический блок Керакам Kaiman 30 (300мм)
Стоимость керамических
блоков на 1м2 кладки
2 кладки - 17,3 блоков
цена блока с доставкой 120 руб/шт
2 = 17,3 х 120 = 2 076,00 руб/м2
2 кладки - 17,1 блоков
цена блока с доставкой 88 руб/шт
2 = 17,1 х 88 = 1 505,00 руб/м2
Стоимость раствора
на 1м2 кладки
350 руб/м2  240 руб/м2
Стоимость работ
на 1 м2 кладки
3 кладки - 2 500 рублей
2 кладки = 2 500 х 0,44 = 1 100 руб/м2
3 кладки - 2 500 рублей
2 кладки = 2 500 х 0,3 = 750 руб/м2
Дополнительные расходы
на фундаментные работы
увеличение толщины ленты фундамента - 0,14м
высота ленты ростверка фундамента - 0,5 метра
периметр фундамента - 72 пог.метров
дополнительное кол-во м3 бетона
0,14 х 0,5 х 64 = 4,50 м3
стоимость бетона В22,5 - 4 200 руб/м3
стоимость фундам. работ - 5 000 руб/м3
дополнительные расходы на фундамент
4,50 х (4 200 + 5 000) = 41 400 рублей
                                                      -
Стоимость проекта дома Стоимость проекта - 86 000 рублей
              проект дома бесплатно
Итого:      площадь внешних стен за вычетом
оконных и дверных проёмов - 145 м2
затраты на материалы стен и работы
145 х (2 076 + 350 + 1 100) = 511 270 рублей
доп. затраты на фундамент - 41 400 рублей
затраты на проект дома - 86 000 рублей
итого
511 270 + 41 400 + 86 000 = 638 670 рублей
площадь внешних стен за вычетом
оконных и дверных проёмов - 145 м2
затраты на материалы стен и работы
145 х (1 505,00 + 240 + 750) = 361 775 рублей


итого
361 775 рублей


Итого, выбор в пользу керамических блоков Керакам Kaiman 30, вместо Porotherm44, при строительстве в городе Саратов дома по проекту 90-14, позволит снизить затраты на строительство на  276 895 рублей!

При этом необходимо понимать:
    Проекты домов бесплатно, при покупке керамических блоков Керакам СуперТермо30.
  1. Термическое сопротивление внешней стены, построенной с применением керамических блоков Керакам Kaiman 30 выше, чем при использовании керамического блока Porotherm44;
  2. Через один тот же оконный проём в помещение проникнет большее количество света в случае стены с меньшей толщиной.
  3. Так как вес стен, возведённых из Поротерм44 существенно больший, возможно, придётся ставить дом не на монолитный свайно-ростверковый, а на монолитный ленточный фундамент. В этом случае разница в затратах на строительство увеличится ещё на  несколько сотен тысяч рублей.
Общая информация о керамическом блоке Керакам Kaiman 30 в статье - Лучшие проекты домов из самого теплоэффективного керамического блока Керакам Kaiman 30.
