Осенью приобрёл в вашей компании проект дома 95-12. В проекте заложены керамические блоки Кайман30. У меня вопрос, а не будет ли лучше возводить внешние стены из двойного кирпича, толщиной 510мм, под штукатурку. Строительство в районе Ивантеевки Московской области.

Ответил:

проект дома в английском стиле из керамического блока со вторым светом и барбекю на террассе Здравствуйте, Максим.

Проект дома 95-12 входит в серию - Зетта.

В приобретённом Вами проекте дома заложены самые теплоэффективные, среди производимых в России, керамические блоки Керакам Kaiman30

Керакам Kaiman30 успешно применяется при строительстве малоэтажного и многоэтажного жилья.

Применение керамических блоков Кайман30 позволяет строить загородные дома, отвечающие всем действующим нормативам, и в частности, отвечающие СНиП "Тепловая защита зданий" для таких городов как Екатеринбург, Новосибирск, Пермь, Красноярскбез включения в конструкцию внешней стены слабого звена - слоя утеплителя.

Теплотехнические характеристики двойного щелевого кирпича в кладке 510мм не обеспечивают требованиям СНиП "Тепловая защита зданий" даже для Краснодарского края.

Проекты домов из керамических блоков Кайман30 включены в акцию Проект дома бесплатно

По условиям акции при покупке керамических блоков Кайман30 в нашей компании мы вернём Вам стоимость оплаченной Вами проектной документации.

Ниже представлен теплотехнический расчёт двух рассматриваемых конструкций, а также сравнительный расчёт затрат, забегая вперёд сообщу, что отказ от использования более современного продукта - керамического блока Керакам Kaiman30  в пользу обычного двойного щелевого кирпича приведёт к увеличению затрат на 788 776 рублей.

Прежде чем переходить к расчётам покажу основные отличия теплоэффективных керамических блоков Керакам Кайман30 от обычного щелевого кирпича.

Несмотря на то, что толщина стены в случае применения двойного щелевого кирпича окажется на 21 см больше, итоговое термическое сопротивление конструкции внешней стены окажется выше, если внешние стены возводить из керамических блоков Керакам Kaiman30. Это связано с иной, более совершенной геометрией пустот самого блока и теплоэффективной конструкции замка Кайман30, а также уменьшения "мостиков холода" в кладке, коими являются кладочные швы.

В чём отличие современных теплоэффективных керамических блоков Кайман30 от обычного керамического щелевого кирпича с прямоугольнойной решёткой:

  1. Крупноформатный блок представляет собой сотовую структуру, где воздух находится в связанном состояние, в замкнутых камерах.  Воздух, без возможности движения, выступает как отличный теплоизолятор. Как следствие, при определении теплосберегающей способности того или иного блока, решающее значение имеет не габаритный размер, а длина керамической дорожки.  Тепло из дома будет уходить по лабиринту керамических дорожек каждого из рассматриваемых блоков. Обратите внимание на решётки двух рассматриваемых материалов, в более современном стеновом материале Кайман30, путь, который должен будет преодолеть тепловой поток, длиннее, благодаря замене прямых участков пути на диагональные участки;
  2. Обратите внимание и на то, что дорожка у блока Кайман30 имеет меньшую толщину, чем у щелевого кирпича. Очевидно, это тоже способствует уменьшению величины теплового потока, и, как следствие, сохранению тепла в доме;
  3. У Кайман30 марка прочности на сжатие ниже, чем у двойного щелевого кирпича, это связано с тем, что у Кайман30 выше поризация самой глины, и это также способствует сохранению тепла в доме зимой и комфортной прохлады летом, при этом для 2-х этажного дома марки прочности М75 более чем достаточно. Блоки Кайман30 можно использовать в качестве материала несущей конструкции при строительстве домов с этажностью до 5-ти;
  4. Последнее, запатентованное ноу хау, в конструкции блока Кайман30, это теплоэффективный замок боковой стыковки блоков. У блоков Кайман30 замок представляет собой длинный пиловидный путь для выхода тепла из дома. В двойном керамическом кирпиче боковая стенка представляет собой прямой, т.е. короткий, путь для движения теплового потока из помещения наружу.
  5. Дополнительными "мостиками холода" выступают растворные швы. В этой связи стоит отметить. В кубическом метре кладки из двойного щелевого кирпича 21% от объёма занимает кладочный раствор. В кубическом метре кладки с применением теплоэффективных керамических блоков Кайман30 раствор занимает всего 4,8%.

Здесь можно посмотреть Протокол испытаний на теплопроводность для керамических блоков Керакам Kaiman 30.

Значение коэффициента теплопроводности λаКайман30 Вы сможете найти в конце документа, его значение 0,094 Вт/м*С. Если обратиться к аналогичному протоколу на теплопроводность двойного щелевого кирпича в кладке Вы обнаружите λа2нф = 0,290 Вт/м*С.

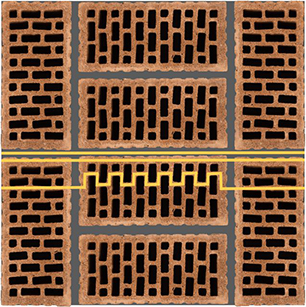

кладка двойного щелевого кирпича 510мм жёлтым показан путь движения тепового потока Теплоэффективный керамический блок Керакам Kaiman 30.jpg Стена из блоков Кайман30 обеспечивает существенно больший комфорт проживания в доме, чем стена из обычного двойного щелевого кирпича, при этом итоговые затраты на строительство окажутся существенно ниже при использовании современных теплоэффективных блоков.

Слева показан вид сверху кладки стены из двойного щелевого кирпича с толщиной стены 510мм. Жёлтым показаны пути движения теплового потока.

Ниже я подготовил теплотехнический расчёт для двух конструкций стен из сравниваемых блоков, а также представил сравнительный расчёт затрат.

Строительная индустрия не стоит на месте, на смену устаревающим технологиям приходят более совершенные решения, позволяющие получить больше и при этом потратить меньше.

Для начала определим требуемое термическое сопротивление для внешних стен жилых зданий для города Ивантеевка, а также создаваемое термическое сопротивление рассматриваемыми конструкциями.

Самый теплоэффективный керамический блок Керакам СуперТермо30.

Для начала определим требуемое термическое сопротивление для внешних стен жилых зданий для города Иантеевка, а также создаваемое термическое сопротивление рассматриваемыми конструкциями.

Способность конструкции сохранять тепло определяется таким физическим параметром как термическое сопротивление конструкции (R, м2*С/Вт).

Определим градусо-сутки отопительного периода, °С ∙ сут/год, по формуле (СНиП "Тепловая защита зданий") для города Ивантеевка.

ГСОП = (tв - tот)zот

 где,
tв - расчетная температура внутреннего воздуха здания, °С, принимаемая при расчете ограждающих конструкций групп зданий указанных в таблице 3 (СНиП "Тепловая защита зданий"): по поз. 1 - по минимальным значениям оптимальной температуры соответствующих зданий по ГОСТ 30494 (в интервале 20 - 22 °С);
tот - средняя температура наружного воздуха, °С в холодный период, для г. Ивантеевка значение -3,4 °С;
zот - продолжительность, сут/год, отопительного периода, принимаемые по своду правил для периода со среднесуточной температурой наружного воздуха не более 8 °С, для города Ивантеевка значение 212 суток

ГСОП = (20- (-3,4))*212 = 4 960,80 °С*сут.

Значение требуемого термического сопротивления для внешних стен жилых зданий определим по формуле (СНиП "Тепловая защита зданий)

Rтр0=а*ГСОП+b

 где,
Rтр0 - требуемое термическое сопротивление;
а и b - коэффициенты, значения которых следует принимать по данным таблицы №3 СНиП "Тепловая защита зданий" для соответствующих групп зданий, для жилых зданий значение а следует принять равным 0,00035, значение b - 1,4

Rтр0=0,00035*4 960,80+1,4 = 3,13628 м2*С/Вт

Kaiman 30 на 200.jpgФормула расчета условного термического сопротивления рассматриваемой конструкции:

R0= Σ δnn + 0,158

где,
Σ – символ суммирования слоёв для многослойных конструкций;
δ - толщина слоя в метрах;
λ - коэффициент теплопроводности материала слоя при условии эксплуатационной влажности;
n - номер слоя (для многослойных конструкций);
0,158 - поправочный коэффициент, который для упрощения можно принять как константу.

Формула для расчёта приведённого термического сопротивления.

Rr0= R0 х r

где,
r – коэффициент теплотехнической однородности конструкций, имеющих неоднородные участки (стыки, теплопроводные включения, притворы и т.д.)

Согласно стандарта СТО 00044807-001-2006 по Таблице № 8 значение коэффициента теплотехнической однородности r для кладки из крупноформатных пустотелых пористых керамических камней и газосиликатных блоков следует принять равным 0,98.

При этом, обращаю Ваше внимание на то, что данный коэффициент не учитывает то, что
  1. мы рекомендуем вести кладку с применением тёплого кладочного раствора (этим существенно нивелируется неоднородность на стыках);
  2. в качестве связей несущей стены и лицевой кладки мы используем не металлические, а базальтопластиковые связи, которые буквально в 100 раз меньше проводят тепло, чем стальные связи (этим существенно нивелируются неоднородности образующихся за счёт теплопроводных включений);
  3. откосы оконных и дверных проёмов, согласно нашей проектной документации дополнительно утепляются экструдированным пенополистиролом (что нивелирует неоднородность в местах оконных и дверных проёмов, притворов).
Из чего можно сделать вывод - при выполнении предписаний нашей рабочей документации коэффициент однородности кладки стремится к единице. Но в расчёте приведённого термического сопротивления Rr0 мы всё-таки будем использовать табличное значение 0,98.

Rr0 должно быть больше или равно R0требуемое.

Определяем режим эксплуатации здания, для того чтобы понять какой коэффициент теплопроводности λа или λв принимать при расчёте условного термического сопротивления.

Методика определения режима эксплуатации подробно описана в СНиП "Тепловая защита зданий". Опираясь на указанный нормативный документ, выполним пошаговую инструкцию.

1-й шаг. Определим зону влажности региона застройки - г. Ивантеевка используя Приложение В СНиП "Тепловая защита зданий".

Климатическая карта влажности Москва

Согласно таблице город Ивантеевка находится в зоне 2 (нормальный климат). Принимаем значение 2 - нормальный климат.

2-й шаг. По Таблице №1 СНиП "Тепловая защита зданий" определяем влажностный режим в помещение.

При этом, обращаю внимание, в отопительный сезон влажность воздуха в помещение падает до 15-20%. В отопительный период влажность воздуха необходимо поднимать хотя бы до 35-40%. Комфортной для человека считается влажность 40-50%.
Для того чтобы поднять уровень влажности необходимо проветривать помещение, можно использовать увлажнители воздуха, поможет установка аквариума.

Климатическая карта зоны влажности

Согласно Таблице 1 влажностный режим в помещение в отопительный период при температуре воздуха от 12 до 24 градусов и относительной влажности до 50% - сухой.

3-й шаг. По Таблице №2 СНиП "Тепловая защита зданий" определяем условия эксплуатации.

Для этого находим пересечение строки со значением влажностного режима в помещение, в нашем случае - это сухой,  со столбцом влажности для города Ивантеевка, как было выяснено ранее - это значение нормальный.

Климатическая карта зоны влажности

Резюме.
Согласно методики СНиП "Тепловая защита зданий" в расчёте условного термического сопротивления (R0) следует применять значение при условиях эксплуатации А, т.е. необходимо использовать коэффициент теплопроводности λа.

Здесь можно посмотреть Протокол испытаний на теплопроводность для керамических блоков Керакам Kaiman 30.
Значение коэффициента теплопроводности λа Вы сможете найти в конце документа.

Рассмотрим кладку внешней стены, с применением керамических блоков Керакам Kaiman30 и кладку из двойного щелевого кирпича с толщиной 510мм, облицованную декоративной штукатуркой.

кладка керамического блока Кайман30 с облицовочным слоем в виде декоративной штукатуркиДля варианта использования керамического блока Керакам Kaiman30 общая толщина стены без учёта штукатурного слоя 300мм

1 слой (поз.1) – 3мм декоративная штукатурка.
2 слой (поз.2) – 20мм теплоизоляционная цементно-перлитовая штукатурка (коэффициент теплопроводности 0,18 Вт/м*С).
3 слой (поз.4) – 300мм кладка стены с применением блока Керакам Кайман30 (коэффициент теплопроводности кладки в эксплуатационном состояние А 0,094 Вт/м*С).
4 слой (поз.3) - 20мм теплоизоляционная цементно-перлитовая штукатурка (коэффициент теплопроводности 0,18 Вт/м*С).

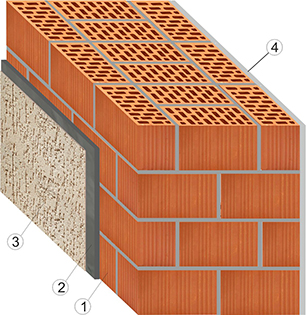

Кладка из двойного щелевого кирпича, толщиной 510мм, с облицовкой слоем декоративной штукатурки.Для варианта использования керамического двойного щелевого кирпича общая толщина стены без учёта штукатурного слоя 510мм

1 слой (поз.1) – 3мм декоративная штукатурка.
2 слой (поз.2) – 20мм теплоизоляционная цементно-перлитовая штукатурка (коэффициент теплопроводности 0,18 Вт/м*С).
3 слой (поз.1) – 510мм кладка стены с применением двойного щелевого кирпича (коэффициент теплопроводности кладки в эксплуатационном состояние А 0,290 Вт/м*С).
3 слой (поз.4) – 20мм теплоизоляционная цементно-перлитовая штукатурка (коэффициент теплопроводности 0,18 Вт/м*С).


Считаем условное термическое сопротивление R0 для рассматриваемых конструкций.

Конструкция внешней стены в которой использован блок Керакам Kaiman30

R0Кайман30=0,020/0,18+0,300/0,094+0,020/0,180+0,158=3,5717 м2*С/Вт

Конструкция внешней стены в которой использован двойной щелевой кирпич

R02нф=0,020/0,18+0,510/0,290+0,020/0,18+0,158=2,1388 м2*С/Вт

Считаем приведённое термическое сопротивление Rr0 рассматриваемых конструкций.

Конструкция внешней стены в которой использован блок Керакам Kaiman30

Rr0 Кайман30=3,5717 м2*С/Вт * 0,98 = 3,50 м2*С/Вт

Конструкция внешней стены в которой использован двойной щелевой кирпич

Rr0 2нф=2,1388 м2*С/Вт * 0,98 = 2,10 м2*С/Вт

Выше, используя методику СНиП "Тепловая защита зданий" было рассчитано значение требуемого термического сопротивления для внешних стен жилых зданий для города Ивантеевка Rтр0= 3,1363 м2*С/Вт.

Приведённое термическое сопротивление конструкции в которой применяется теплоэффективный керамический блок Кайман30 выше требуемого термического сопротивления для города Ивантеевка, конструкция удовлетворяет СНиП "Тепловая защита зданий" для города Ивантеевка.

Термическое сопротивление рассматриваемой Вами конструкции с применением двойного щелевого кирпича существенно ниже требуемого значения для внешних стен жилых зданий для города Ивантеевка

Например, согласно СНиП "Тепловая зашита зданий" требуемое термическое сопротивление внешних стен города Краснодар - 2,33 м2*С/Вт. Рассматриваемая Вами конструкция не удовлетворяет даже условиям климата Краснодарского края.

Сравним затраты на строительство двух рассматриваемых материалов на примере конкретного проекта дома 95-12. Для строительства этого дома в городе Ивантеевка Московской области.

проект дома в английском стиле из керамического блока со вторым светом и барбекю на террассе Исходные условия.

Общая площадь дома – 175,10 м2.

Площадь внешних стен за вычетом оконных и дверных проёмов – 233,00 м2.

Периметр ленты фундамента под внешние стены  – 46 погонных метра.

Фундамент - железобетонный монолитный ленточный.

Отделка фасада - декоративная штукатурка.

Считаем затраты на возведение одного квадратного метра внешней стены с применением сравниваемых материалов, а также увеличение затратах на фундамент при выборе двойного щелевого кирпича, формирующего большую толщину стены - 510мм.

Сравнение затрат на строительство из керамического двойного щелевого кирпича и Керакам Kaiman30
  Керамический двойной щелевой кирпич (510мм) Керамический блок Керакам Kaiman30 (300мм)
Стоимость керамических
блоков на 1м2 кладки
2 кладки - 208 кирпичей
цена кирпича 2нф с доставкой 14 руб/шт

2 = 208 х 14 = 2 912,00 руб/м2
2 кладки - 17,1 блоков
цена блока с доставкой 96 руб/шт

2 = 17,1 х 96 = 1 642,00 руб/м2
Стоимость раствора
на 1м2 кладки
обычный кладочный раствор 12мм
620 руб/м2
тёплый кладочный раствор 12мм
240 руб/м2
Стоимость работ
на 1 м2 кладки
3 кладки - 3 200 рублей
2 кладки = 3 200 х 0,51 = 1 632 руб/м2
3 кладки - 2 500 рублей
2 кладки = 2 500 х 0,3 = 750 руб/м2
Дополнительные расходы
на фундаментные работы
увеличение толщины ленты
фундамента - 0,21м
высота ленты фундамента - 1,90 метра
периметр фундамента - 46 пог.метра
дополнительное кол-во м3 бетона
0,21 х 1,90 х 46 = 18,35 м3
стоимость бетона В22,5 - 4 200 руб/м3
стоимость фундам. работ - 5 000 руб/м3
дополнительные расходы на фундамент
18,35 х (4 200 + 5 000) = 168 820 рублей
                                                      -
Стоимость проекта дома стоимость проекта дома - 30 000 рублей
              проект дома бесплатно
Итого:      площадь внешних стен за вычетом
оконных и дверных проёмов - 233 м2
затраты на материалы стен и работы
233 х (2 912,00 + 620 + 1 632) = 1 203 212 рублей
доп. затраты на фундамент - 168 820 рублей
затраты на проект дома - 30 000 рублей
итого
1 203 212 + 168 820 + 30 000 = 1 402 032 рублей
площадь внешних стен за вычетом
оконных и дверных проёмов - 233 м2
затраты на материалы стен и работы
233 х (1 642,00 + 240 + 750) = 613 256 рублей


итого
613 256 рублей


Итого, отказ от заложенного в проектной документации соврменного решения с использованием теплоэффективных керамических блоков Керакам Kaiman30, в пользу применения не нормативной конструкции из двойного щелевого кирпича, при строительстве в городе Ивантеевка дома по проекту 95-12, приведёт к увеличению затрат на 788 776 рублей!

При этом необходимо понимать:
    Проекты домов бесплатно, при покупке керамических блоков Керакам СуперТермо30.
  1. Термическое сопротивление внешней стены, построенной с применением керамических блоков Керакам Kaiman30 существенно выше (на 66%!). В летний период в доме из блоков Керакам Kaiman30 будет прохладнее, а зимой позволит Вам экономить на отопление дома;
  2. Через один тот же оконный проём в помещение проникнет большее количество света в случае стены с меньшей толщиной.
Общая информация о керамическом блоке Керакам Kaiman30 в статье - Лучшие проекты домов из самого теплоэффективного керамического блока Керакам Kaiman 30.

Все проекты, включённые в акцию Проект дома бесплатно представлены на странице Современные проекты экономичных домов.
