Экономическое сравнение перекрытий разного типа. Перекрытие из сборного железобетона. Монолитное перекрытие. Каркасное деревянное перекрытие. Каркасное перекрытие по балкам из ЛВЛ бруса.


Сравнение затрат на возведение перекрытий в доме по проекту 83-08.

Вариант 1. Перекрытия из сборного железобетона (плиты перекрытия).
Вариант 2. Перекрытия из монолитного железобетона.
Вариант 3. Перекрытия по деревянным балкам.
Вариант 4. Перекрытия по балкам из LVL бруса.

 проект двухэтажного дома П-образной формы с пятью спальнями

Перекрытия из сборного железобетона (плиты перекрытия).

Рисунок2.jpg Рисунок3.jpg
Номенклатура: по спецификации

Размеры : по спецификации
Вес 1м2 «пирога перекрытия»: 420 кг
Толщина «пирога перекрытия»: 415 мм
Несущая способность: 800 кг/м2

Область применения: Межэтажные перекрытия в строительстве.

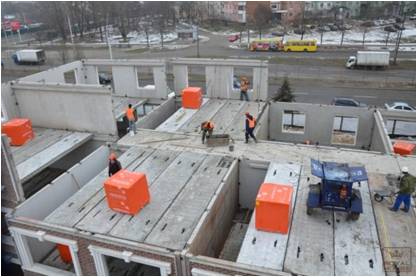

На сегодняшний день ЖБ плиты являются наиболее часто применяемым типом межэтажных перекрытий. По своей несущей способности они делятся на три основные группы: Несущая способность: 400 кг/м2 или 4 нагрузка Несущая способность: 600 кг/м2 или 6 нагрузка Несущая способность: 800 кг/м2 или 8 нагрузка В настоящее время в основном производятся плиты с несущей способностью 800 кг/м2, за очень редким исключением можно встретить 600 кг/м2 и совсем не найти 400 кг/м2. А вместе с этим существует СНИП 2.01.07-85 «Нагрузки и воздействия», который определяет необходимую и достаточную несущую способность перекрытий в зависимости от типа помещений. В соответствии со СНИП (п 3.11 тблица3) несущая способность перекрытий квартиры жилого здания составляет 150 кг/м2, а самое большое значение составляет 500 кг/м2 и отводится для книгохранилищ, архивов, сцен зрелищных предприятий, трибун для стоящих зрителей, а так же для помещений по выращиванию крупного скота. Теперь давайте разберемся, что значит несущая способность 800 кг/м2 применительно к рассматриваемому дому. Возьмем для примера наиболее нагруженное помещение, а именно Кухню-Гостиную (площадью 27,3м2). При применении ЖБ плит несущая способность этого помещения составит: 27,3 м2 * 800 кг/м2 = 21 840 кг если от этого значения отнять вес мебели и элементов интерьера (максимум 500 кг), то мы получим остаточную несущую способность 21 340 кг. Теперь давайте определим сколько людей выдержит такое перекрытие при среднем весе человека 100 кг. Количество людей = 21 340 кг / 100 кг = 213 человек! Понятно, что такого количество людей в этом помещении банально не поместиться. Если говорить о возможности этого помещения с точки зрения присутствующих людей, то это не более 20 человек при «пиковой» нагрузке. Другими словами Вы получите коэффициент запаса 10! В гражданском строительстве коэффициент запаса не превышает 0,5, а у военных проектировщиков/строителей не превышает 5!

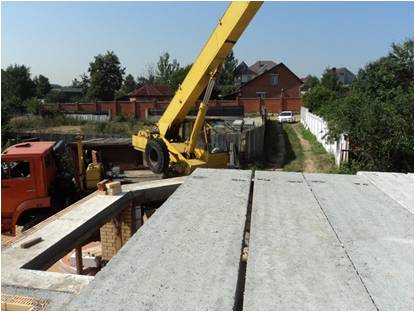

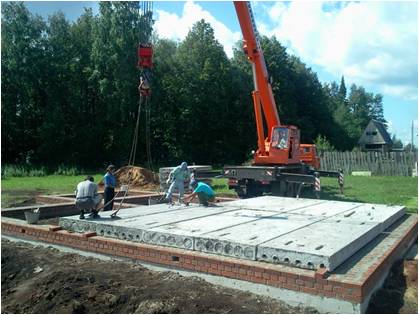

 Рисунок7.jpg Фактически, применяя ЖБ плиты, Вы получаете высокую несущую способность, значение которой превышает норматив в 5 раз! При этом ни при каких обстоятельствах Вы не будите использовать высокую несущую способность «по прямому назначению», так как недостаточно площади помещения для размещения на ней существенной нагрузки. С точки зрения пожарной безопасности, звукоизоляции, теплоизоляции вариант ЖБ плит ничем не выделяется относительно перекрытий другого типа. Именно исходя из вышесказанного норматив по несущей способности для квартир жилых зданий прописан на уровне 150 кг/м2. Если провести аналогичные расчеты, но в соответствии с нормативным значением, то мы получим: 27,3 м2 * 150 кг/м2 = 4 095 кг если от этого значения отнять вес мебели и элементов интерьера (максимум 500 кг), то мы получим остаточную несущую способность 3 595 кг. Теперь давайте определим сколько людей выдержит такое перекрытие при среднем весе человека 100 кг. Количество людей = 3 595 кг / 100 кг = 36 человек! Понятно, что такого количество людей в этом помещении банально не поместиться. Если говорить о возможности этого помещения с точки зрения присутствующих людей, то это не более 20 человек при «пиковой» нагрузке. Другими словами Вы получите коэффициент запаса 1,8! Напомню, что в гражданском строительстве коэффициент запаса не превышает 0,5, а у военных проектировщиков/строителей не превышает 5! Именно поэтому норматив 150 кг/м2 достаточен для нормального режима эксплуатации жилых помещений! P.S. При проектировании облегченных экономичных перекрытий из ЛВЛ бруса мы закладываем несущую способность от 180 кг/м2, тем самым немного превышая норматив и получая коэффициент запаса не менее 2!

Считаем затраты на возведение 1м2 конструкции перекрытия.

1) Перекрытия из сборного железобетона (плиты перекрытия).

1) ЖБ плита ПНО 160 мм
2) Выравнивающая стяжка 50 мм
3) Экструдированный пенополистирол 150 мм
4) Пароизоляционная пленка
5) Выравнивающая стяжка 50 мм с армированием сеткой
6) Финишная стяжка самонивилирующей смесью 5 мм




Калькуляция расходов на устройство перекрытия из сборного железобетона над холодным подпольем с применением плит перекрытия серии ПНО. В калькуляцию также включены материалы теплоизоляции и выравнивания основания под чистовую отделку пола.

 Материалы, расход / цена на 1 м2 конструкции.     Работы, расход / цена на 1 м2 конструкции.

1. Плита ПНО                                     1м2/ 1125 руб

2. Раствор для швов М200          0,126тн / 315 руб

3. Выравнивающая стяжка

     М200 толщина 50мм               0,100тн / 250 руб

4. Экструдированный пенопо-

листирол, толщина 150мм          0,150м3 / 734 руб

5. Пароизоляционная пленка              1м2 / 22 руб

6. Арматурная сетка 200х200х5мм     1м2 / 60 руб

7. Выравнивающая стяжка

     М300 толщина 50мм                0,100тн / 260 руб

8. Финишная стяжка  5мм           0,0075тн / 203 руб

  Итого, стоимость материалов для 1м2 = 2 969 руб


1. Монтаж плит ПНО                        1м2 / 600 руб

2. Бетонирование стыков плит        1шт / 288 руб

3. Выполнение выравнивающей стяжки

     М200 толщина 50мм                    1м2 / 400 руб

4. Укладка экструдированного пенопо-

     листирола, толщина 150мм         1м2 / 100 руб

5. Укладка пароизоляц. пленки        1м2 / 100 руб

6.  Установка арматурной сетки       1м2 / 150 руб

7. Выполнение выравнивающей стяжки

     М300 толщина 50мм                    1м2 / 600 руб

8. Выполнение финишной стяжки    1м2 / 200 руб

Итого, стоимость работ для 1м2 = 2 488 руб

Итого материалы и работы на устройство сборного железобетонного перекрытия: 5 407-00 руб/м2.

Перекрытия из монолитного железобетона .

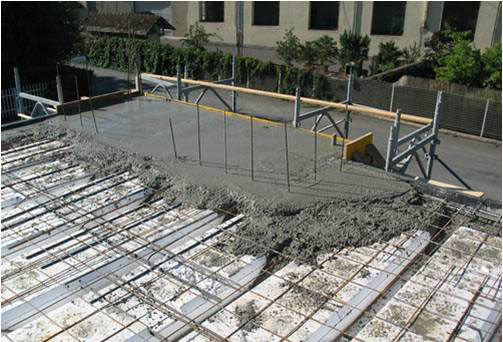

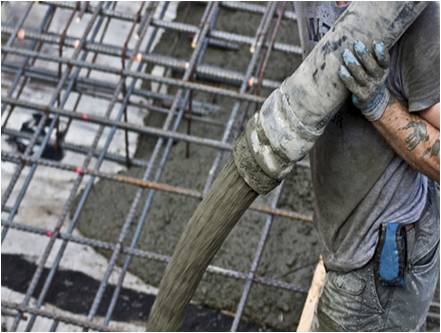

монолит без названия.jpg Рисунок23.jpg
Номенклатура: по спецификации

Размеры : по спецификации
Вес 1м2 «пирога перекрытия»: 685 кг
Толщина «пирога перекрытия»: 425 мм
Несущая способность: 1000 кг/м2

Область применения: Межэтажные перекрытия в строительстве.


Считаем затраты на возведение 1м2 конструкции перекрытия.

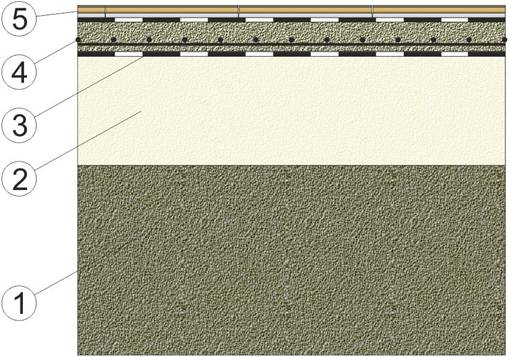

2) Перекрытия из монолитного железобетона.

1) Товарный бетон В 25
2) Экструдированный пенополистирол 150 мм
3) Пароизоляционная пленка
4) Выравнивающая стяжка 50 мм с армированием сеткой
5) Финишная стяжка самонивилирующей смесью 5 мм




Калькуляция расходов на устройство перекрытия из монолитного бетона над холодным подпольем. Кроме материала несущей конструкции в калькуляцию также включены материалы теплоизоляции и выравнивания основания под чистовую отделку пола.

 Материалы, расход / цена на 1 м2 конструкции.     Работы, расход / цена на 1 м2 конструкции.

1. Товарный бетон В 25                        1м2/ 880 руб

2. Арматура (12мм и 6мм)               0,02тн / 500 руб

3. Экструдированный пенопо-

листирол, толщина 150мм            0,150м3 / 734 руб

4. Пароизоляционная пленка                1м2 / 22 руб

5. Арматурная сетка 200х200х5мм       1м2 / 60 руб

6. Выравнивающая стяжка М300

              толщина 50мм                  0,100тн / 260 руб

7. Финишная стяжка  5мм            0,0075тн / 203 руб

8. Аренда опалубки на месяц                1ед/ 400 руб

Итого, стоимость материалов для 1м2 = 3 059 руб

1. Монтаж / демонтаж опалубки      1м2 / 600 руб

2. Установка арм. каркаса            0,02тн / 200 руб

3. Укладка бетона  с учётом

     стоимости бетононасоса             1м2 / 580 руб

4. Укладка экструдированного пенопо-

     листирола, толщина 150мм         1м2 / 100 руб

5. Укладка пароизоляц. пленки        1м2 / 100 руб

6.  Установка арматурной сетки       1м2 / 150 руб

7. Выполнение выравнивающей стяжки

     М300 толщина 50мм                    1м2 / 600 руб

8. Выполнение финишной стяжки    1м2 / 200 руб

Итого, стоимость работ для 1м2 = 2 530 руб

Итого материалы и работы на устройство монолитного перекрытия: 5 589-00 руб/м2.

Перекрытия по деревянным балкам.

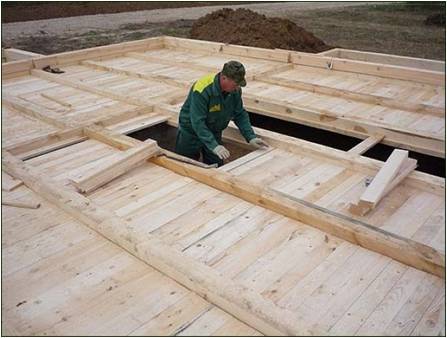

 перевянное перектытие 1.jpg     Рисунок12.jpg
Номенклатура: по спецификации

Размеры : по спецификации
Вес 1м2 «пирога перекрытия»: 140 кг
Толщина «пирога перекрытия»: 285 мм
Несущая способность: 160 кг/м2

Область применения: Межэтажные перекрытия в строительстве, каркасное домостроение, стропильная система.

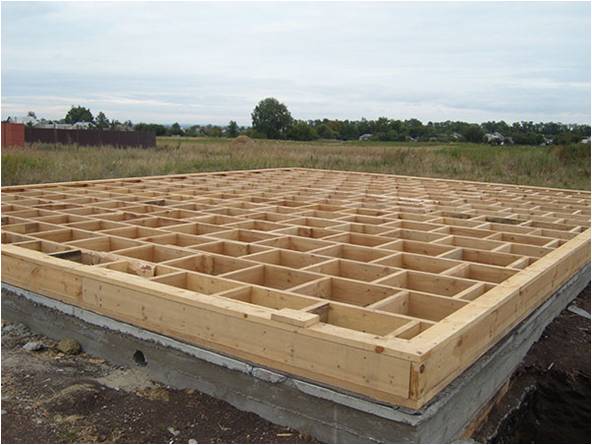

 Рисунок13.jpg  Рисунок14.jpg
Ниже показана калькуляция расходов на устройство перекрытия с применением классического обрезного
пиломатериала - деревянного бруса. Рассматривается пролёт между опорами 4,7 метра. В калькуляцию
также включены материалы теплоизоляции и выравнивания основания под чистовую отделку пола.
Деревянные элементы стропильной конструкции выполняют из древесины хвойных пород с влажностью
не более 20%, предварительно обработанной защитными составами в соответствии  с требованиями
СНиП 2.03.11-85 "Защита строительных конструкций от коррозии", глава 3 "Деревянные конструкции",
а также требованиям СНиП 2.01.02-85 “Противопожарные нормы” п. 1.8.
Для пролёта 4,7 метра, с межцентровым расстоянием 500мм при использование деревянного бруса
200*100 мм обеспечиваются следующие показатели перекрытия:

- несущая способность 300 кг/м2,

- вес конструкций пола 140 кг/м2

итого "свободная" несущая способность перекрытия 160 кг/м2 (согласно СНиП ”Нагрузки и воздействия”
для жилых зданий норматив 150 кг/м2). В расчёте представленном ниже межцентровое расстояние
между балками принято равным 625 мм для обеспечения безотходной укладки плиты ЦСП, шириной 1 250 мм.
Пиломатериал естественной влажности деформируется в процессе усадки и потери влажности, при этом
перепад высот перекрытий доходит до 10 мм/1 погонном метре, поэтому в расчете предусмотрена
выравнивающая стяжка толщиной 50 мм.

Для упрощения расчетов нижеследующие затраты даны для помещения 8,3х4,7 м.

Считаем затраты на возведение 1м2 конструкции перекрытия.

3) Перекрытия по деревянным балкам.

1) Нижняя подшивка из цементно-стружечной плиты 10мм
2) Теплоизоляция URSA PureOne 200мм
3) Пароизоляционная пленка
4) Основание пола цементно-стружечная плита (ЦСП) 20мм
5) Выравнивающая стяжка 50 мм с армированием сеткой
6) Финишная стяжка самонивилирующей смесью 5 мм




Калькуляция расходов на устройство перекрытия из деревянных балок над холодным подпольем. Кроме материала несущей конструкции в калькуляцию также включены материалы теплоизоляции и выравнивания основания под чистовую отделку пола.

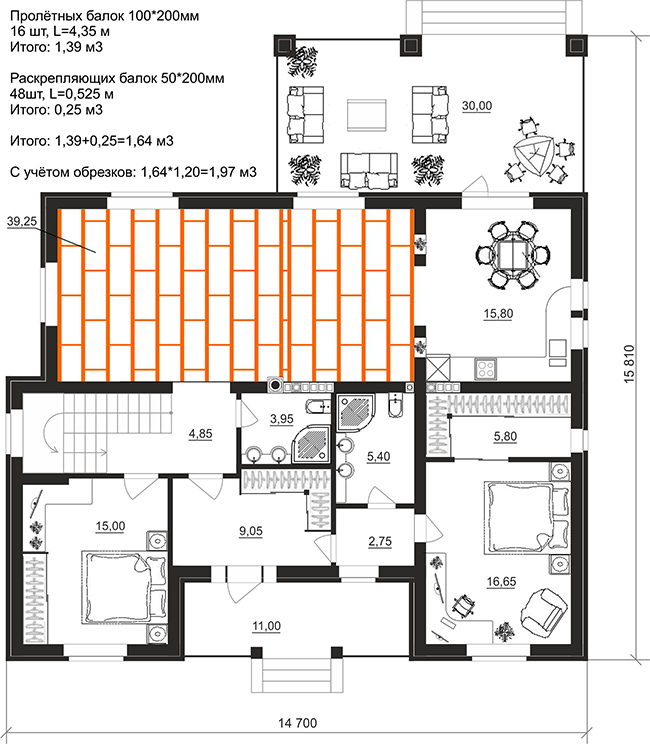

План раскладки деревянных балок 100х200

 Материалы, расход / цена на 39,25 м2 конструкции.     Работы, расход на 1м2 / цена на 39,25 м2 конструкции.

1. Пиломатериал                          1,97м3/ 15760 руб

2. Крепеж                                            1шт / 3600 руб

3. Огнебиозащита                              1шт / 7800 руб

4. ЦСП 20мм                                  39м2 / 13380 руб

5. ЦСП 10мм                                    39м2 / 8350 руб

6. URSA PureOne 200мм              7,8м3 / 11270 руб

7. Пароизоляция и скотч                   1шт / 2000 руб

8. Выравнивающая стяжка М300

              толщина 50мм                 3,9тн / 10140 руб

9. Финишная стяжка  5мм            0,29тн / 7920 руб

Итого, стоимость материалов для 39,25 м2 = 80 220 руб

1. Монтаж каркаса перекрытий 350руб / 13650 руб

2. Огнебиозащита                       200руб / 7800 руб

3. Монтаж ЦСП 10мм                 200руб / 7800 руб

4. Монтаж ЦСП 20мм                 200руб / 7800 руб

5. Укладка утеплителя PureOne 200руб / 7800 руб

6. Укладка пароизоляц. пленки  100руб / 3900 руб

7. Выполнение выравнивающей стяжки

     М300 толщина 50мм            600руб / 23400 руб

8. Выполнение финишной стяжки 200руб / 7800 руб

Итого, стоимость работ для 39,25 м2 = 79 950 руб

Итого материалы и работы на устройство перекрытия по деревянным балкам: 4 081-00 руб/м2.

Перекрытия по балкам из LVL бруса.

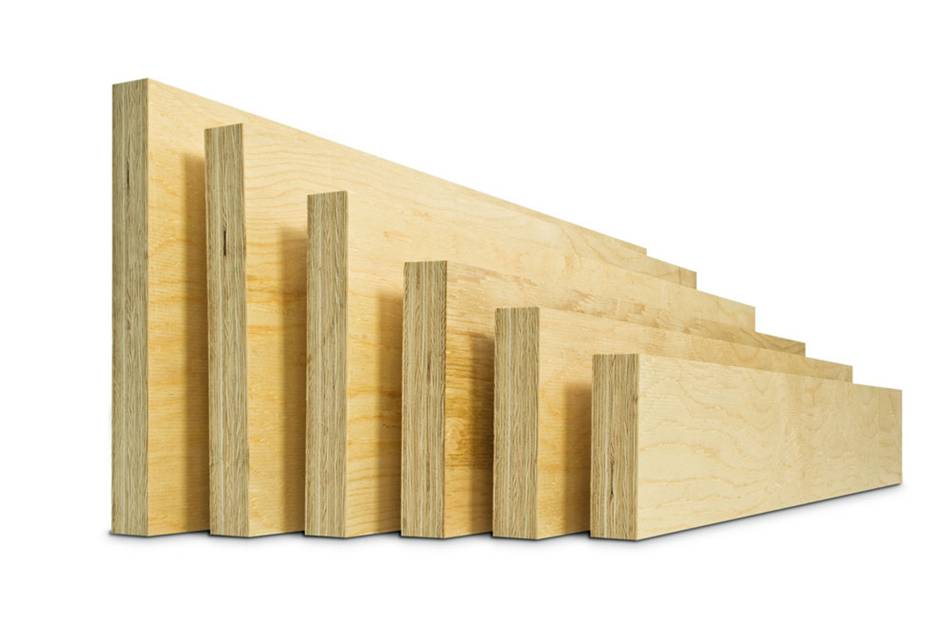

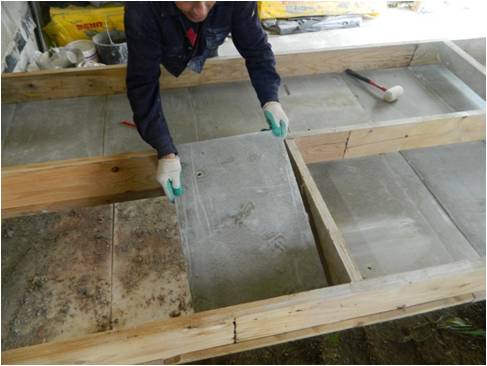

 Рисунок16.jpg       Рисунок17.jpg
Номенклатура: по спецификации

Размеры : по спецификации
Вес 1м2 «пирога перекрытия»: 55 кг
Толщина «пирога перекрытия»: 270 мм
Несущая способность: 245 кг/м2

Область применения: Межэтажные перекрытия в строительстве, каркасное домостроение, стропильная система.

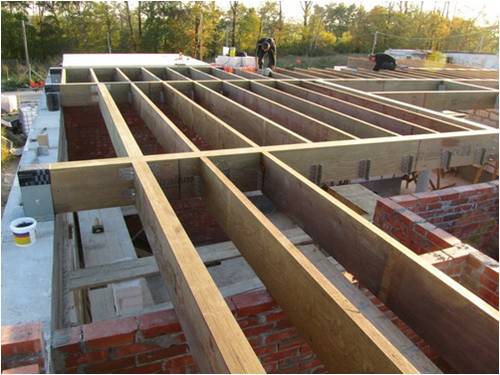

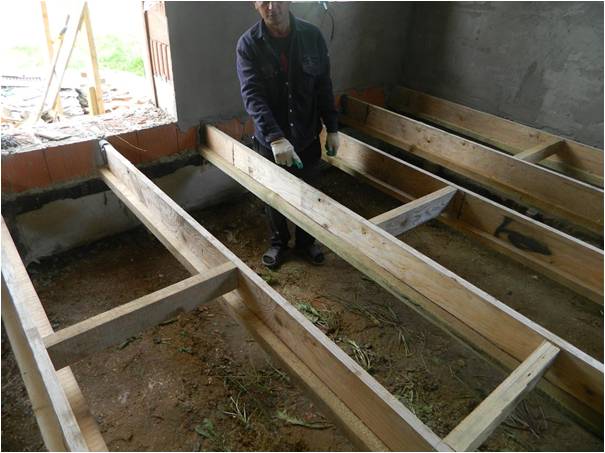

 Рисунок18.jpg  Рисунок19.jpg

Ниже показана калькуляция расходов на устройство перекрытия с применением LVL бруса. Рассматривается пролёт между опорами 4,7 метра. В калькуляцию также включены материалы теплоизоляции и выравнивания основания под чистовую отделку пола.
Для пролёта 4,7 метра, с межцентровым расстоянием 625мм при использование балки LVL брус 240*45  обеспечиваются следующие показатели перекрытия:

- несущая способность 300 кг/м2

- вес конструкций пола 55 кг/м2

итого "свободная" несущая способность перекрытия 245 кг/м2(согласно СНиП ”Нагрузки и воздействия” для жилых зданий норматив 150 кг/м2). В расчёте представленном ниже межцентровое расстояние между балками принято равным 625 мм для обеспечения безотходной укладки плиты ЦСП, шириной 1 250 мм

Для упрощения расчетов нижеследующие затраты даны для помещения 8,3х4,7 м.

Считаем затраты на возведение 1м2 конструкции перекрытия.

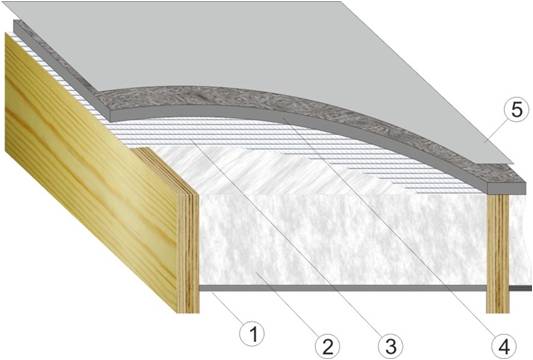

4) Перекрытия по балкам из LVL бруса.

1) Нижняя подшивка из цементно-стружечной плиты 10мм
2) Теплоизоляция URSA PureOne 200мм
3) Пароизоляционная пленка
4) Основание пола цементно-стружечная плита (ЦСП) 20мм





Калькуляция расходов на устройство перекрытия из LVL бруса над холодным подпольем. Кроме материала несущей конструкции в калькуляцию также включены материалы теплоизоляции и выравнивания основания под чистовую отделку пола.

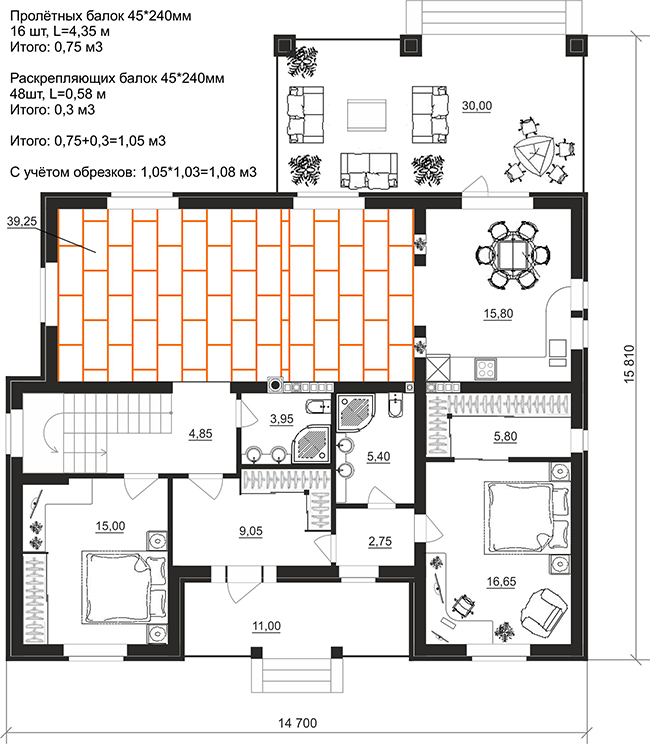

План раскладки балок LVL

 Материалы, расход / цена на 39,25 м2 конструкции.     Работы, расход на 1м2 / цена на 39,25 м2 конструкции.

1. LVL брус                                    1,08м3/ 36 720 руб

2. Крепеж                                            1шт / 2800 руб

3. ЦСП 20мм                                   39м2 / 13380 руб

4. ЦСП 10мм                                    39м2 / 8350 руб

5. URSA PureOne 200мм              7,8м3 / 11270 руб

7. Пароизоляция и скотч                   1шт / 2000 руб

Итого, стоимость материалов для 39,25 м2 = 74 520 руб

1.Монтаж каркаса перекрытий 350руб / 13650 руб

2.Монтаж ЦСП 10мм                 200руб / 7800 руб

3.Монтаж ЦСП 20мм                 200руб / 7800 руб

5.Укладка утеплителя PureOne 200руб / 7800 руб

6.Укладка пароизоляц. пленки  100руб / 3900 руб

Итого, стоимость работ для 39,25 м2 = 40 950 руб

Итого материалы и работы на устройство перекрытия по балкам из LVL бруса: 2 942-00 руб2.



                                                                   Что в сухом остатке?

                     Затраты на возведение конструкции перекрытия для дома по проекту 83-08.


проект двухэтажного дома П-образной формы с 5-ю спальнями и сауной

Площадь перекрытия цоколя 124 м2

Вариант 1. Перекрытия из сборного железобетона = 5 407 руб./м2 * 124м2 = 670 468 руб

Вариант 2. Перекрытия из монолитного железобетона = 5 589 руб./м2 * 124м2 = 693 036 руб

Вариант 3. Перекрытия по деревянным балкам = 4 081 руб./м2 * 124м2 = 506 044 руб

Вариант 4. Перекрытия по балкам из LVL бруса = 2 942 руб./м* 124м2 = 364 808 руб!

Стоит отметить:
  • клееные балки не создают скрипов
  • в наших проектах концы балок не замуровываются в тело стены, крепление балок выполняется на кронштейнах, исключается даже капилярный подсос влаги из конструкции стены, материалы перекрытия всегда остаются сухими, как следствие - срок службы перекрытия равен сроку службы каменного дома
  • межбалочное пространство полностью заполняется минераловатным негорючим материалом, черновой пол, а также подшивка балок выполняется с применением материалов не поддерживающих горение ЦСП, огнестойкий гипсокартон, такая конструкция имеет высокие показатели по огнестойкости, т.к. вокруг балки нет свободного воздуха, необходимого для процесса горения.
Утверждение, что деревянные перекрытия имеют самую низкую стоимость, является заблуждением.

На сегодняшний день LVL брус  имеет наилучшее соотношение цена/качество. Именно этому материалу отдается предпочтение на многих как частных, так и общественных объектах, к примеру балконы Мариинского театра или несущий каркас купола нового аэропорта г. Осло выполнены из LVL бруса.

Дополнительные преимущества выбора современных строительных технологий.

Применение в строительстве современных материалов и решений, таких как LVL брус для перекрытий и стропильной системы или поризованных керамических блоков Кайман30 для внешних несущий стен, позволяет получать экономию не только в рамках текущего технического решения, причем без ухудшения необходимых и достаточных потребительских свойств и характеристик, но и существенно снижать затраты на других этапах, а так же получать более высокое качество строительства.

Самый теплоэффективный керамический блок Керакам Кайман30.В качестве примера можно привести ситуацию, когда замена железобетонных перекрытий на перекрытия с использованием LVL бруса и 44-х обычных керамических блоков на теплоэффективные керамические блоки Кайман30, для внешних и внутренних стен, существенно уменьшает вес дома.

Разница в рамках проекта дома 83-08 составляет:
  • по перекрытиям 147,8 тонн
  • по стенам 37,9 тонн
итого 185,7 тонн или 30% снижение нагрузки на основание), что позволяет на этапе фундамента ограничиться экономичным и достаточным вариантом конструкции, а именно монолитным железобетонным свайно-ростверковым фундаментом, затраты на возведение которого в 4-5 раз ниже, чем на строительство монолитного ленточного фундамента!

Замена монолитного ленточного фундамента на монолитный свайно-ростверковый также приведёт к общему снижению нагрузки на основание, примерно ещё на 99 тонн.

Итого суммарное снижение веса строительных конструкций, а как следствие давления на основание, составляет 284,7 тонн.

Подробности читайте в статье "Устройство фундамента".


Не нашли
свой проект?
Задайте вопрос архитектору!
Некорректный ввод - вопрос не отправлен
Предложение о сотрудничестве
Вам может быть интересно



Telegram WhatsApp
