Керамический кирпич или крупноформатные поризованные блоки


Эволюция кирпича.

Керамический кирпич традиционно использовался в строительстве частных домов. Проекты домов со стенами из керамики наиболее востребованы.
К плюсам керамики можно отнести прочность, долговечность, огнестойкость, способность аккумулировать тепло.
Развитие технологий производства керамических стеновых материалов позволило добавить в список достоинств такое важное качество как способность эффективно сопротивляться теплопередаче, или другими словами, сохранять в доме тепло. В век тотального роста цен на энергоносители, это качество материала внешних стен выходит на первый план.
За короткий период обычный кирпич эволюционировал от простого полнотелого до щелевого кирпича, следующим этапом совершенствования керамических стеновых материалов стала разработка крупноформатного многопустотного керамического блока, который также в свою очередь проделал эволюционный путь от обычного крупноформатного блока до теплоэффективного блока с продуманной геометрией пустот и сверх поризованной структурой самой керамики.
На сегодняшний день по совокупности характеристик бесспорным лидером среди стеновых материалов является крупноформатный керамический поризованный блок. Применение блоков обладающих наилучшим значением коэффициента теплопроводности позволяет возводить внешние стены, отвечающие действующим СНиП "Тепловая защита зданий", без включения в конструкцию слоя теплоизоляции.
Так, например, для Подмосковья значение требуемого термического сопротивления конструкции внешней стены составляет 3,13 м2*С/Вт. Внешняя стена из крупноформатного керамического блока последнего поколения Kaiman30, облицованная щелевым кирпичом и общей толщиной стены 430 мм, создаёт термическое сопротивление 3,284 м2*C/Вт.

7 Преимуществ выбора керамических поризованных блоков Kaiman30 в качестве материала стен жилого дома.





    Самый теплоэффективный керамический блок Керакам СуперТермо30.
  1. Крупный формат блока позволяет сократить сроки строительства и снизить итоговые затраты.
    Стены и перекрытия дома с площадью 150-200 м2 "поднимаются" за 3 недели.
  2. Отличные теплотехнические характеристики лучшего среди российских керамических блоков Kaiman30 (Протокол испытаний Kaiman30 по теплопроводности) позволяют заметно уменьшить толщину внешней стены со стандартных 640мм (3-х слойная кладка) до 430мм, как следствие толщина ленты фундамента уменьшается на 20см, что неминуемо заметно отразится на затратах на строительство, подробнее см. ниже сравнительный расчёт затрат.
  3. Щелевая сверхпоризованная структура керамического блока  Kaiman30 делает возможным обеспечение СНиП "Тепловая защита зданий" без включения в конструкцию "слабого звена" - слоя теплоизоляции.
    Срок службы теплоизоляции в конструкции не превышает 25-30 лет, затем потребуется её демонтаж и замена на новую, также придётся перекладывать лицевую кладку.
    Это одна из причин, по которой технология трёхслойной кладки была запрещена к применению в Москве, Московской области и ряде др. областей и округов России.
  4. Технология трёхслойной кладки требует привлечения высококвалифицированного строительного персонала. На строительном рынке весьма не много строительных компаний, которые действительно владеют этой технологией.
  5. Отсутствие ограничений в выборе материала отделки фасада.
  6. Отличная "геометрия" блоков Kaiman30 позволяют сократить расходы на отделку.
  7. Уменьшается площадь застройки.

Фотографии монтажа керамических блоков Kaiman30.

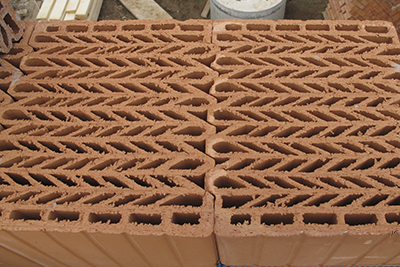

 Керамические блоки СуперТермо30 - боя нет  Керамические блоки СуперТермо30 - паллеты упакованны в плёнку
При доставке блоков Kaiman30 - количество расколовшихся блоков исчисляется несколькими штуками. Вся продукция упакована в плёнку.

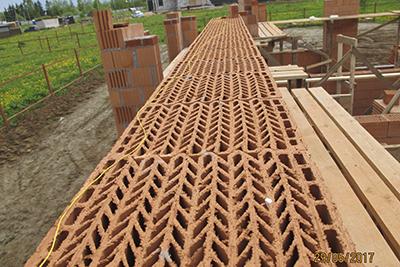

 Керамические блоки СуперТермо30 - правильная геометрия пустот и сверх поризация  Керамические блоки СуперТермо30 - отличная геометрия
Правильная геометрия пустот и сверх высокая поризация глины - обеспечивает отличные теплотехнические характеристики блокам Kaiman30. Kaiman30 - это недосягаемый для Российских конкурентов уровень продукции.
 Керамические блоки СуперТермо30 - для кладки нужны обычные инструменты каменщика  Керамические блоки СуперТермо30 - быстро и легко
Благодаря отличной геометрии и технологии паз-гребень, кладка блоков Kaiman30 одна из самых простых. Для кладки блоков используется "тёплый" кладочный раствор, толщина шва 12мм, вертикальный шов не заполняется.

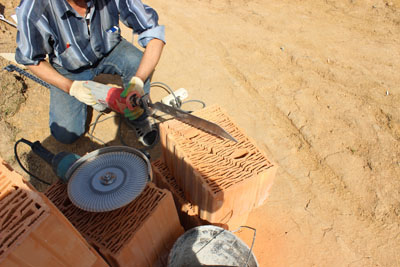

 Керамические блоки СуперТермо30 - для пиления блоков используется сабельная пила  Керамические блоки СуперТермо30 - пилить блоки легко
Для распила блоков Kaiman30 используется электрическая сабельная пила. Рез получается ровный.
 Керамические блоки СуперТермо30 - половинка блока для кладки эркера  Керамические блоки СуперТермо30 - выполнение отверстия для подрозетника
Пиленый блок для кладки эркеров трапециевидной формы. Места для установки коробок подрозетников выполняются после нанесения штукатурного слоя.
 Керамические блоки СуперТермо30 - выполнение штробы для закладки комунникаций  Керамические блоки СуперТермо30 - закладка коммуникаций в штробу
Штробы под закладку коммуникаций выполняют после штукатурки стен. После закладки коммуникаций, штробу "закрывают" штукатурным слоем.

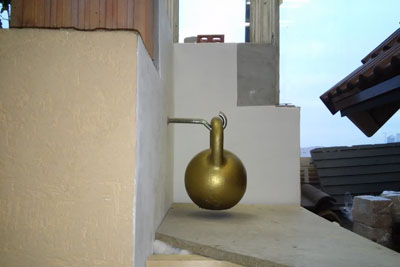

 Керамические блоки СуперТермо30 - крепление на стене из СуперТермо30 тяжёлых груз  Керамические блоки СуперТермо30 - на паллете
Если нужно закрепить на стене предметы: 100 литровый бойлер или кухонные полки используются химические анкеры. Очень простая и доступная в быту технология. На сегодняшний день строительство из блоков Kaiman30 - это лучший выбор. В год наша компания комплектует более 200-т загородных домов.



3 решающих фактора.

Которые раскрывают секрет уникальных теплотехнических характеристик керамического блока Kaiman30?

СуперТермо30 - это продуманная геометрия пустот и сверх поризованная структурка керамики.

Как известно, воздух, находящийся в замкнутых камерах является практически идеальным изолятором, такими камерами в блоке Kaiman30 выступают пустоты, образованные керамическими перегородками, а также поры в самой керамике перегородок, см. фото справа.
Для выхода тепла из дома остаются только тонкие перегородки и кладочный шов. При этом, обращаю внимание на следующие особенности геометрии пустот керамического блока Kaiman30:

  1. Благодаря сложной, продуманной геометрии пустот путь, по которому будут происходить теплопотери (на банере ниже показан жёлтым маркером) длиннее, чем, например, у керамического блока с толщиной 510мм с обычной прямоугольной структурой пустот. Этот путь и является эффективной толщиной стены, во многом определяющий, какая стена окажется "теплее".
  2. Толщина перегородки 5-6мм. Совершенно очевидно, чем тоньше перегородка, тем меньше тепла пропустит стеновая конструкция.
    В России нет второго такого производителя, кто бы смог обеспечить высокое качество продукции со столь тонкой стенкой перегородки. У обычных керамических блоков всех прочих российских заводов толщина перегородки минимум в полтора-два раза толще.
    Некоторые российские производители пытались произвести блоки с аналогичной геометрией пустот и тонкой перегородкой, но все эти попытки оказались безуспешными.
  3. Большое количество воздушных камер, образованных перегородками, плюс внутренние поры самой керамики.
    И здесь работает известный принцип - Лучше меньше, да больше.  Поясню, теплотехнические характеристики того блока будут более высокими, у которого воздушные камеры имеют меньший размер, при этом, их больше по количеству .>

Что касается теплопотерь через кладочный шов, эта проблема решена применением "тёплого кладочного раствора", наполнителем в котором выступает лёгкий перлитовый песок.

Тут же стоит отметить, что коэффициент теплопроводности блока Kaiman30 0,107 Вт/м*С приведён для кладки фрагмента стены, т.е. с учётом кладочного шва.



Ниже приведён расчёт затрат на строительство рассматриваемого Вами дома для двух вариантов материала несущих стен: керамического двойного кирпича 2nf и керамического крупноформатного блока Kaiman30.


проект двухэтажного дома 88-55 в классическом стиле из керамического блокаИсходные условия.
Общая площадь дома – 206,55 м2.
Площадь внешних стен за вычетом оконных и дверных проёмов – 244 м2.
Периметр ленты фундамента под внешние стены  – 50 погонных метров.
Рассмотрим версию проекта с ленточным монолитным железобетонным фундаментом.

Отделка фасада - облицовочный кирпич.

Требуемое термическое сопротивление Rтр для внешних стен жилых зданий для Московской области - 3,130 м2*С/Вт.

Цена керамического блока Kaiman30 с учётом доставки 154 руб/шт.
Данная цена действительна для:
  • Центрального региона
  • Приволжского округа
  • Больших частей Уральского, Северо-Западного и Южного округов.
В расчёте примем стоимость двойного керамического поризованного кирпича 2nf с учётом доставки равной 27 руб/шт.

Считаем термическое сопротивление, создаваемое рассматриваемыми конструкциями внешних стен.

Формула расчета термического сопротивления конструкции:

R= Σ δnn + 0,158

где,
Σ – символ суммирования слоёв для многослойных конструкций;
δ - толщина слоя в метрах;
λ - коэффициент теплопроводности материала слоя при условии эксплуатационной влажности;
n - номер слоя (для многослойных конструкций);
0,158 - поправочный коэффициент, который для упрощения можно принять как константу.

Вариант 1.
Кладка с использованием двойного керамического кирпича, толщина несущей стены 380мм. Отделка фасада - облицовочный кирпич.

трёхслойная кладка с применением двойного кирпича

Общая толщина стены без учёта штукатурного слоя составит 640мм (380мм двойной кирпич + 100мм слой теплоизоляции + 40мм вентиляционный зазор + 120мм лицевая кладка).

Трёхслойная конструкция с применением двойного кирпича 2nf.

1 слой – 15мм теплоизоляционная штукатурка (коэффициент теплопроводности 0,18 Вт/м*С).
2 слой – 380мм кладка стены с применением двойного кирпича (коэффициент теплопроводности кладки 0,360 Вт/м*С).
3 слой - 100мм слой теплоизоляции (коэффициент теплопроводности 0,045 Вт/м*С).
* – слой кладки облицовочного кирпича в расчёте термического сопротивления конструкции не учитывается, т.к. согласно инструкции, лицевая кладка ведётся с устройством вентиляционного зазора, и обеспечением в нём свободной циркуляции воздуха. Связано это с тем, что в отопительный период, из-за разности парциальных давлений, направление движения влажных паров будет происходить изнутри наружу, с точкой россы в утеплителе. Для того чтобы работа теплоизоляции была эффективной, необходимо выводить накапливающуюся влагу из слоя утеплителя.
Кирпичная кладка с утеплителем без вентиляционного зазора - не допустима!

R=0,015/0,18+0,38/0,36+0,1/0,045+0,158=3,519 м2*С/Вт


Вариант 2.
Керамический блок Kaiman30 толщина стены 430мм. Отделка фасада - облицовочный кирпич.

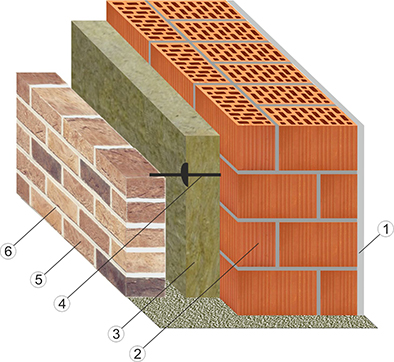

кладка керамического блока СуперТермо30 с облицовочным кирпичём Общая толщина стены без учёта штукатурного слоя 430мм (300мм керамический блок Kaiman30 + 10мм технологический зазор, заполняемый раствором + 120мм лицевая кладка). Трёхслойная конструкция с применением крупноформатного керамического блока Kaiman30.

1 слой (поз.1) – 15мм теплоизоляционная штукатурка (коэффициент теплопроводности 0,18 Вт/м*С).
2 слой (поз.2) – 300мм кладка стены с применением блока Kaiman30 (коэффициент теплопроводности кладки 0,107 Вт/м*С).
3 слой (поз.4) - 10мм лёгкая цементно-перлитовая смесь между кладкой керамического блока и лицевой кладкой (плотность 200 кг/м3, коэффициент теплопроводности при эксплуатационной влажности менее 0,12 Вт/м*С).
4 слой (поз.5)– 120мм кладка стены с применением щелевого облицовочного кирпича (коэффициент теплопроводности кладки 0,45 Вт/м*С.

поз. 3 - тёплый кладочный раствор
поз. 6 - цветной кладочный раствор.

R=0,015/0,18+0,3/0,107+0,01/0,12+0,12/0,45+0,158=3,395 м2*С/Вт

Считаем затраты на возведение одного квадратного метра внешней стены с применением сравниваемых материалов, а также разницу в затратах на фундамент, т.к. при выборе керамического кирпича общая толщина внешней стены увеличится на 21см, как следствие толщина стены фундамента также увеличится на 210мм.



Сравнение затрат на строительство керамических блоков Kaiman30 и двойного керамического кирпича
  Керамический кирпич (380мм) Керамический блок Kaiman30 (300мм)
Стоимость кирпича/керамического блока
на 1м2 кладки
2 кладки - 78 штук двойного кирпича
цена кирпича с доставкой 27 рублей
2 = 27 х 78 = 2 106,00 руб/м2
2 кладки - 17,1 штук блоков
цена блока с доставкой 154 руб/шт
2 = 17,1 х 154 = 2 634,00 руб/м2
Стоимость раствора
на 1м2 кладки
300 руб/м2  240 руб/м2
Стоимость анкеров для
связи несущей стены с
лицевой кладкой
стоимость анкера 11,60 руб/шт
количество анкеров на 1м2 - 5 шт
2 = 11,60 х 5 = 58,00 руб/м2
стоимость анкера 6,40 руб/шт
количество анкеров на 1м2 - 5 шт
2 = 6,40 х 5 = 32,00 руб/м2
Стоимость перлитового
раствора для заполнения
технологической пустоты
между несущей стеной и
лицевой кладкой
на 1м2 кладки
                                 - раствор готовится на объекте,
используется перлитовый песок
и цемент, при заполнении шва в 10мм,
стоимость - 25 руб/м2
Стоимость сетки,
необходимой для экономии
кладочного раствора
на 1 м2 кладки
                                 -   используется штукатурная сетка с ячейкой 5х5мм,
стоимость - 33 руб/м2
Стоимость материалов
для армирования кладки
на 1м2 кладки
Стоимость базальтопластиковой сетки
175 рублей/м2
По инструкции следует армировать
углы кладки, закладывая готовые карты
в каждый второй ряд,
потребуется 70,49 м2 базальтопластиковой
сетки.

Стоимость работ по укладке сетки
для армирования 50 рублей/м2.


Стоимость армирования кладки на
один квадратный метр:
((175 рублей/м2 + 50 рублей/м2) х 70,49 м2) / 244 м2 = 65 рублей/м2.
Стоимость базальтопластиковой сетки
175 рублей/м2.
По инструкции следует армировать
углы кладки, закладывая готовые карты
в каждый второй ряд,
потребуется 70,49 м2 базальтопластиковой
сетки.

Стоимость работ по укладке сетки
для армирования 50 рублей/м2.


Стоимость армирования кладки на
один квадратный метр:
((175 рублей/м2 + 50 рублей/м2) х 70,49 м2) / 244 м265 рублей/м2
Стоимость работ по
кладке 1 м2 внешней стены.
Стоимость кладки - 3 200 руб/м3
Стоимость кладки 1 м2
3 200 руб/м3 х 0,38 метра = 1 216 руб/м2
Стоимость кладки - 2 500 руб/м3
Стоимость кладки 1 м2
2 500 руб/м3 х 0,3 метра = 750 руб/м2
Стоимость теплоизоляции
на 1м2 кладки
Стоимость минераловатного утеплителя
2 100 рублей/м3
Толщина слоя 100мм (0,1 метр).
Стоимость утеплителя на
один квадратный метр:
2 100 рублей/м3 х 0,1 = 210 рублей/м2.
                                  -
Стоимость работ по
монтажу 1 м2 утеплителя.
Стоимость работ = 200 руб/м2
                                  -
Дополнительные расходы
на фундаментные работы,
вызванные тем, что толщина
внешней стены из
газосиликатного блока на 13см больше
Разница в толщине внешней стены
0,21 метра.
Соответственно на эту же величину
увеличивается стена ленточного
фундамента.
Высота стен ленты фундамента - 1,9 метра.
Периметр фундамента под внешние
стены 50 пог. метров
Дополнительное кол-во м3 бетона
0,21 х 1,9 х 50 = 19,95 м3
Стоимость бетона В22,5 - 5 000 руб/м3
Стоимость фундам. работ - 8 000 руб/м3
Дополнительные расходы на фундамент
19,95 х (5 000 + 8 000) = 259 350 рублей
                                   -
Стоимость проекта дома Базовая стоимость проекта
76 000 рублей
                     проект бесплатно
Итого:      площадь внешних стен за вычетом
оконных и дверных проёмов - 244 м2
затраты на материалы стен и работы
244 х (2 106 + 300 + 58 + 65 + 1 216 +
+ 210 + 200) = 1 013 820 рублей

доп. затраты на фундамент - 259 350 рублей

затраты на проект дома - 76 000 рублей

итого
1 013 820 + 259 350 + 76 000 =
1 349 170 рублей
площадь внешних стен за вычетом
оконных и дверных проёмов - 244 м2
затраты на материалы стен и работы
244 х (2 634 + 240 + 32 + 25+
+ 33 + 65 + 750) = 922 076 рублей






итого
922 076 рублей
Итого, выбор в пользу керамических блоков Kaiman30, при строительстве в Московской области дома по проекту 88-05, позволит снизить затраты на строительство на 427 094 рубля!

    Проекты домов бесплатно, при покупке керамических блоков Керакам СуперТермо30. Кроме существенной экономии средств, к плюсам выбора более современного продукта Kaiman30 также можно отнести:

    1. Гарантированное превышение требований СНиП "Тепловая защита зданий" для Н.Новгорода внешних стен .
    2. Увеличение освещённости помещений при одинаковых размерах оконных проёмов, за счёт уменьшения величины откосов на 20см.
    3. И самое главное - отсутствие в конструкции слабого звена - утеплителя!

Все проекты, включённые в акцию Проект дома бесплатно представлены на странице Современные проекты экономичных домов.
