Здравствуйте, заинтересовал проект 50-55. Строить хотим из газосиликатного блока шириной 400мм плюс воздушная прослойка 40 мм и кирпич облицовочный 120 мм Скажите, пожайлуста, возможно ли такой фундамент, предлагает архитектор, ширина фундамента 40 см, ширина цоколя - 51 см, ширина стены 56 см (блок -40см, вент зазор -4см, 12 см -кирпич. Можно ли так строить, очень срочно нужна информация Спасибо.

Ответил: Проничев Владислав Юрьевич

 проект дома 50-55 Здравствуйте, Spesy.

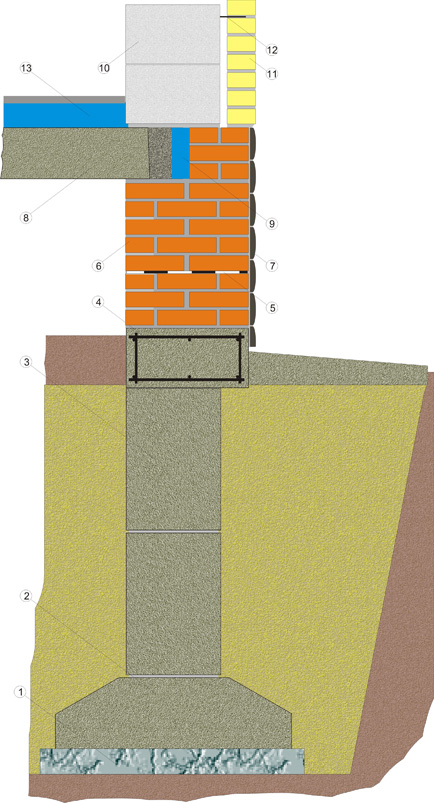

На эскизе ниже показана конструкция фундамента с шириной ленты фундамента 400мм и несущей монолитно-армированной консолью, а также кладкой из полнотелого кирпича 520мм. В этом случае свес лицевого кирпича составит 40мм, что допускается строительными нормами, для облицовочного кирпича шириной 120мм.
Если строительство планируется вести в центральной части России, то замечание следующее, конструкция не будет удовлетворять СНиП ”Тепловая защита зданий”. Вы не указываете, какой плотности планируете использовать газосиликатный блок, если 500кг/м3, толщину внешней стены следует увеличить до 500мм, либо включить в конструкцию слой теплоизоляции, и в том и другом случае придётся увеличить толщину ленты фундамента до 500мм. Если плотность газосиликатного блока более 500 кг/м3, то обеспечить действующие нормы можно будет только за счёт включения в конструкцию теплоизоляционного слоя.
 ленточный фундамент с консолью.
  1. бетонная подготовка
  2. опорная часть фундамента из блоков ФЛ, либо лента из монолитного армированного бетона
  3. фундаментные блоки, либо монолитная армированная лента
  4. монолитная армированная консоль
  5. гидроотсечка
  6. полнотелый кирпич
  7. облицовочный камень
  8. железобетонная плита перекрытия
  9. термовставка из экструдированного пенополистирола
  10. газосиликатные блоки
  11. облицовочный кирпич
  12. гибкие базальто-пластиковые связи
  13. теплоизоляционный слой (экструдированный пенополистирол)
