Планирую приобрести проект дома 97-36. Мне нужна версия на монолитном-железобетонном фундаменте. Облицовка дома кирпичом. Не определился с выбором материала несущих стен. Рассматриваю газобетон или керамический блок. Хотел узнать ваше мнение, что лучше? У меня есть хорошее предложение по газобетону - 2 800 руб/м3. Насколько окажется дороже строить рассматриваемый мною дом из предлагаемых вами блоков Кайман30? Строиться буду в г. Сергиев Посад Московской области.

Ответил:

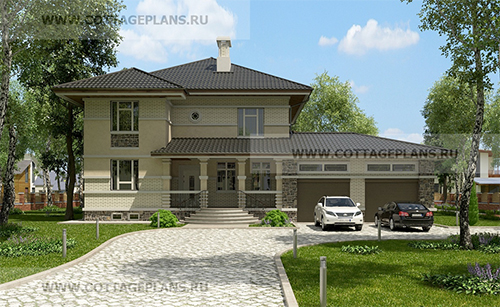

проект дома в современном стиле с пристроенным гаражом на 2 машины Здравствуйте, Руслан.

Рассматриваемый Вами проект дома 97-36 относится к серии домов - Кассиопея

Проект дома спроектирован с применением самых теплоэффективных, среди производимых в России, керамических блоков Керакам Кайман30.

Керамические блоки Кайман30 превосходят газосиликатные блоки по всем основным характеристикам: прочность, теплосбережение. При этом итоговые затраты окажутся ниже при выборе керамики. Подробнее об этом смотрите ниже сравнительный расчёт затрат.

Забегая вперёд, сообщаю, при строительстве из газобетонных блоков или из керамических блоков Кайман30 итоговые затраты окажутся равными.

 самый теплоэффективный керамический блок РоссииПрименение керамических блоков Кайман30 позволяет строить загородные дома, отвечающие всем действующим нормативам, и в частности, отвечающие СНиП "Тепловая защита зданий" для таких городов как Екатеринбург, Новосибирск, Пермь, Красноярск, без включения в конструкцию внешней стены слабого звена - слоя утеплителя.

При этом стоимость возведения одного квадратного метра жилья будет одной из самых низких, при сравнении с любым каменным блоком, в том числе и в сравнении с газосиликатными блоками.

Проекты домов из керамических блоков включены в акцию Проект дома бесплатно.

По условиям акции при покупке керамических блоков Кайман30 в нашей компании мы вернём Вам стоимость оплаченной Вами проектной документации.


Сравним рассматриваемые материалы газосиликатные блоки D500 (500кг/м и керамические блоки Керакам Кайман30 по характеристикам.


1.   Прочность.

Прочность стеновых материалов определяется предельным давлением распределённой нагрузки на испытуемый образец и характеризуется количеством килограмм сил (кгс) приложенных к одному квадратному сантиметру поверхности материала.

Так керамический блок Керакам Кайман30 имеет марку прочности М75, это означает, что один квадратный сантиметр способен выдерживать нагрузку равную 75 кг.

Значение марки прочности газосиликатного блока с плотностью 500 кг/м3,  у разных производителей, колеблется в пределах от М35  до  М50. Как следствие, согласно инструкции производителей газосиликатных блоков каждый третий ряд кладки следует армировать, как показано на фото ниже.


кладка стены из газосиликатных блоков

Кладка из керамических блоков Керакам Kaiman30 армируется только по углам здания, на метр в каждую сторону. Для армирования используется базальтопластиковая сетка, закладываемая в кладочный шов. Трудоёмкое штробление и последующее укрытие арматуры в штробе клеем не требуется.

Кладочный раствор при монтаже керамических блоков наносится только по горизонтальному шву кладки. Каменщик наносит раствор сразу на полтора-два метра кладки и заводит каждый следующий блок по пазо-гребню. Кладка ведётся очень быстро.

При монтаже газосиликатных блоков раствор необходимо наносить и на боковую поверхность блоков. Очевидно, что скорость и трудоёмкость кладки при таком способе монтажа только увеличится.

Также для профессиональных каменщиков не является сложностью пиление керамических блоков. Для этой цели используется сабельная пила, с помощью этой же пилы распиливаются и газосиликатные блоки. В каждом ряду стены требуется запиливать всего один блок.

пиление керамических блоков Керакам СуперТермо сабельной пилой
2. Способность рассматриваемых конструкций сопротивляться теплопередаче, т.е. зимой удерживать тепло в доме, летом прохладу.

Ниже приведен теплотехнический расчёт, выполненный по методике описанной в СНиП "Тепловая защита зданий". А также экономическое обоснование применения керамического блока Керакам Kaiman30 при сравнение затрат на строительство рассматриваемого дома из газосиликатных блоков.

Для начала определим требуемое термическое сопротивление для внешних стен жилых зданий для города Сергиев Посад, а также создаваемое термическое сопротивление рассматриваемыми конструкциями.

Способность конструкции сохранять тепло определяется таким физическим параметром как термическое сопротивление конструкции (R, м2*С/Вт).

Определим градусо-сутки отопительного периода, °С ∙ сут/год, по формуле (СНиП "Тепловая защита зданий") для города Сергиев Посад.

ГСОП = (tв - tот)zот

 где,
tв - расчетная температура внутреннего воздуха здания, °С, принимаемая при расчете ограждающих конструкций групп зданий указанных в таблице 3 (СНиП "Тепловая защита зданий"): по поз. 1 - по минимальным значениям оптимальной температуры соответствующих зданий по ГОСТ 30494 (в интервале 20 - 22 °С);
tот - средняя температура наружного воздуха, °С в холодный период, для г. Сергиев Посад значение -3,1 °С;
zот - продолжительность, сут/год, отопительного периода, принимаемые по своду правил для периода со среднесуточной температурой наружного воздуха не более 8 °С, для города Сергиев Посад значение 216 суток

ГСОП = (20- (-3,1))*216 = 4 989,60 °С*сут.

Значение требуемого термического сопротивления для внешних стен жилых зданий определим по формуле (СНиП "Тепловая защита зданий)

Rтр0=а*ГСОП+b

 где,
Rтр0 - требуемое термическое сопротивление;
а и b - коэффициенты, значения которых следует принимать по данным таблицы №3 СНиП "Тепловая защита зданий" для соответствующих групп зданий, для жилых зданий значение а следует принять равным 0,00035, значение b - 1,4

Rтр0=0,00035*4 989,60+1,4 = 3,1463 м2*С/Вт

Kaiman 30 на 200.jpgФормула расчета условного термического сопротивления рассматриваемой конструкции:

R0= Σ δnn + 0,158

где,
Σ – символ суммирования слоёв для многослойных конструкций;
δ - толщина слоя в метрах;
λ - коэффициент теплопроводности материала слоя при условии эксплуатационной влажности;
n - номер слоя (для многослойных конструкций);
0,158 - поправочный коэффициент, который для упрощения можно принять как константу.

Формула для расчёта приведённого термического сопротивления.

Rr0= R0 х r

где,
r – коэффициент теплотехнической однородности конструкций, имеющих неоднородные участки (стыки, теплопроводные включения, притворы и т.д.)

Согласно стандарта СТО 00044807-001-2006 по Таблице № 8 значение коэффициента теплотехнической однородности r для кладки из крупноформатных пустотелых пористых керамических камней и газосиликатных блоков следует принять равным 0,98.

При этом, обращаю Ваше внимание на то, что данный коэффициент не учитывает то, что
  1. мы рекомендуем вести кладку с применением тёплого кладочного раствора (этим существенно нивелируется неоднородность на стыках);
  2. в качестве связей несущей стены и лицевой кладки мы используем не металлические, а базальтопластиковые связи, которые буквально в 100 раз меньше проводят тепло, чем стальные связи (этим существенно нивелируются неоднородности образующихся за счёт теплопроводных включений);
  3. откосы оконных и дверных проёмов, согласно нашей проектной документации дополнительно утепляются экструдированным пенополистиролом (что нивелирует неоднородность в местах оконных и дверных проёмов, притворов).
Из чего можно сделать вывод - при выполнении предписаний нашей рабочей документации коэффициент однородности кладки стремится к единице. Но в расчёте приведённого термического сопротивления Rr0 мы всё-таки будем использовать табличное значение 0,98.

Rr0 должно быть больше или равно R0требуемое.

Определяем режим эксплуатации здания, для того чтобы понять какой коэффициент теплопроводности λа или λв принимать при расчёте условного термического сопротивления.

Методика определения режима эксплуатации подробно описана в СНиП "Тепловая защита зданий". Опираясь на указанный нормативный документ, выполним пошаговую инструкцию.

1-й шаг. Определим зону влажности региона застройки - г. Сергиев Посад используя Приложение В СНиП "Тепловая защита зданий".

Климатическая карта влажности Москва

Согласно таблице город Сергиев Посад находится в зоне 2 (нормальный климат). Принимаем значение 2 - нормальный климат.

2-й шаг. По Таблице №1 СНиП "Тепловая защита зданий" определяем влажностный режим в помещение.

При этом, обращаю внимание, в отопительный сезон влажность воздуха в помещение падает до 15-20%. В отопительный период влажность воздуха необходимо поднимать хотя бы до 35-40%. Комфортной для человека считается влажность 40-50%.
Для того чтобы поднять уровень влажности необходимо проветривать помещение, можно использовать увлажнители воздуха, поможет установка аквариума.

Климатическая карта зоны влажности

Согласно Таблице 1 влажностный режим в помещение в отопительный период при температуре воздуха от 12 до 24 градусов и относительной влажности до 50% - сухой.

3-й шаг. По Таблице №2 СНиП "Тепловая защита зданий" определяем условия эксплуатации.

Для этого находим пересечение строки со значением влажностного режима в помещение, в нашем случае - это сухой,  со столбцом влажности для города Сергиев Посад, как было выяснено ранее - это значение нормальный.

Климатическая карта зоны влажности

Резюме.
Согласно методики СНиП "Тепловая защита зданий" в расчёте условного термического сопротивления (R0) следует применять значение при условиях эксплуатации А, т.е. необходимо использовать коэффициент теплопроводности λа.

Здесь можно посмотреть Протокол испытаний на теплопроводность для керамических блоков Керакам Kaiman 30.
Значение коэффициента теплопроводности λа Вы сможете найти в конце документа.

Рассмотрим кладку внешней стены, с применением керамических блоков Керакам Kaiman30 и газосиликатных блоков D500, облицованную керамическим пустотелым кирпичом.

кладка керамического блока СуперТермо30 с облицовочным кирпичёмДля варианта использования керамического блока Керакам Kaiman30 общая толщина стены без учёта штукатурного слоя 430мм (300мм керамический блок Керакам Кайман30 + 10мм технологический зазор, заполняемый цементно-перлитовым раствором + 120мм лицевая кладка).


1 слой (поз.1) – 20мм теплоизоляционная цементно-перлитовая штукатурка (коэффициент теплопроводности 0,18 Вт/м*С).
2 слой (поз.2) – 300мм кладка стены с применением блока Керакам Кaiman30 (коэффициент теплопроводности кладки в эксплуатационном состояние А 0,094 Вт/м*С).
3 слой (поз.4) - 10мм лёгкая цементно-перлитовая смесь между кладкой керамического блока Керакам Kaiman30 и лицевой кладкой (плотность 200 кг/м3, коэффициент теплопроводности при эксплуатационной влажности менее 0,12 Вт/м*С).
4 слой (поз.5)– 120мм кладка стены с применением щелевого облицовочного кирпича (коэффициент теплопроводности кладки в эксплуатационном состояние 0,45 Вт/м*С.

поз. 3 - тёплый кладочный раствор
поз. 6 - цветной кладочный раствор.

Рассмотрим кладку внешней стены, с применением газосиликатных блоков D500, облицованную керамическим пустотелым кирпичом.

кладка керамического блока СуперТермо30 с облицовочным кирпичёмДля варианта использования газосиликатного блока D500 общая толщина стены без учёта штукатурного слоя 535мм (375мм газосиликатный блок D500 + 40мм вентиляционный зазор + 120мм лицевая кладка).


1 слой (поз.1) – 20мм теплоизоляционная цементно-перлитовая штукатурка (коэффициент теплопроводности 0,18 Вт/м*С).
2 слой (поз.2) – 375мм кладка стены с применением газосиликатного блока D500 (коэффициент теплопроводности кладки в эксплуатационном состояние А 0,123 Вт/м*С).

4 слой (поз.5)– 120мм кладка стены с применением щелевого облицовочного кирпича (коэффициент теплопроводности кладки в эксплуатационном состояние 0,45 Вт/м*С.

* – слой кладки облицовочного кирпича в расчёте термического сопротивления конструкции не учитывается, т.к. согласно инструкции производителя газосиликатных блоков, лицевая кладка ведётся с устройством вентиляционного зазора, и обеспечением в нём свободной циркуляции воздуха. Связано это с тем, что паропроницаемость газосиликата в полтора раза выше паропроницаемости керамики.

Кладка несущей стены из газосиликатных блоков в случае облицовки дома кирпичом без вентиляционного зазора - не допустима!

Считаем условное термическое сопротивление R0 для рассматриваемых конструкций.

Конструкция внешней стены в которой использован блок Керакам Kaiman30

R0 Кайман30=0,020/0,18+0,300/0,094+0,01/0,12+0,12/0,45+0,158=3,8106 м2*С/Вт

Конструкция внешней стены в которой использован газосиликатный блок D500

R0 D500=0,020/0,18+0,375/0,123+0,158=3,3179 м2*С/Вт

Считаем приведённое термическое сопротивление Rr0 рассматриваемых конструкций.

Конструкция внешней стены в которой использован блок Кайман30

Rr0 Кайман30=3,8106 м2*С/Вт * 0,98 = 3,7344 м2*С/Вт

Конструкция внешней стены в которой использован газосиликатный блок D500

Rr0 D500=3,3179 м2*С/Вт * 0,98 = 3,2515 м2*С/Вт

Приведённое термическое сопротивление рассматриваемых конструкций внешней стены выше требуемого термического сопротивления для города Сергиев Посад (3,1463 м2*С/Вт), а это означает, что обе конструкции удовлетворяют СНиП "Тепловая защита зданий" для города Сергиев Посад.

Ниже представлен расчёт затрат на возведение одного квадратного метра внешней стены с применением сравниваемых материалов, а также разница в затратах на фундамент, т.к. при выборе газосиликатного блока с толщиной 375мм толщина стены фундамента увеличится на 105мм.

проект дома в современном стиле с пристроенным гаражом на 2 машины Исходные условия.

Общая площадь дома – 246,60 м2.

Площадь внешних стен за вычетом оконных и дверных проёмов, а также стен разделяющих жилую зону и гараж – 309 м2.

Периметр ленты фундамента под внешние стены, а также стены разделяющие жилую зону и гараж – 76,00 погонных метров.

Фундамент - железобетонный монолитный свайно-ростверковый.

Отделка фасада - облицовочный кирпич.


Сравнение затрат на строительство керамических блоков Керакам Kaiman30 и газосиликатных блоков D500
  Газосиликатные блоки D500 (375мм) Керамический блок Керакам Kaiman30 (300мм)
Стоимость блоков
на 1м2 кладки
толщина стены 375мм (0,375 метра)
цена 1 м3 блока с доставкой 2 800 рублей
2 = 2 800 х 0,375 = 1 050,00 руб/м2
2 кладки - 17,1 блоков
цена блока с доставкой в Сергиев Посад 95 руб/шт
2 = 17,1 х 95 = 1 625,00 руб/м2
Стоимость раствора
на 1м2 кладки
при кладке на клей 2мм
150 руб/м2
при кладке на тёплый раствор 12мм
240 руб/м2
Стоимость анкеров для
связи несущей стены с
лицевой кладкой
стоимость анкера 12,90 руб/шт
количество анкеров на 1м2 - 5 шт
2 = 12,90 х 5 = 64,50 руб/м2
стоимость анкера 6,40 руб/шт
количество анкеров на 1м2 - 5 шт
2 = 6,40 х 5 = 32,00 руб/м2
Стоимость перлитового
раствора для заполнения
технологической пустоты
между несущей стеной и
лицевой кладкой
на 1м2 кладки

-

раствор готовится на объекте,
используется перлитовый песок
и цемент, при заполнении шва в 10мм,
стоимость - 25 руб/м2
Стоимость сетки,
необходимой для экономии
кладочного раствора
на 1 м2 кладки

-


используется штукатурная сетка с ячейкой 5х5мм,
стоимость - 33 руб/м2
Стоимость материалов
для армирования кладки
на 1м2 кладки
Стоимость арматуры для порядного
армирования 21 руб/пог.м.
По инструкции полагается армировать
каждый 3-й ряд, выполняя 2 штробы.
Для рассматриваемого Вами дома
потребуется 1 044,6 пог.м арматуры.
Стоимость клея, необходимого для
укрытия одного погонного метра
армирования - 6,5 руб/пог.м.
Стоимость работ по армированию
кладки 50 руб/пог.м.
Стоимость армирования кладки на один
квадратный метр кладки:
(1 044,6 пог.м. х (21 руб/пог.м.+ 6,5 руб/пог.м.+
+50 руб/пог.м.)) / 309м2262 рубля/м2.
Стоимость базальтопластиковой сетки
145 рублей/м2.
По инструкции следует армировать
углы кладки, закладывая готовые карты
в каждый второй ряд,
потребуется 55,94 м2 базальтопластиковой
сетки.

Стоимость работ по укладке сетки
для армирования 50 рублей/м2.


Стоимость армирования кладки на
один квадратный метр:
((145 рублей/м2 + 50 рублей/м2) х 85,5 м2) / 309 м2 = 54 рубля/м2
Стоимость работ по
кладке 1 м2 внешней стены.
Стоимость кладки - 2 500 руб/м3
Стоимость кладки 1 м2
2 500 руб/м3 х 0,375 м = 938 руб/м2
Стоимость кладки - 2 500 руб/м3
Стоимость кладки 1 м2
2 500 руб/м3 х 0,3 м = 750 руб/м2
Дополнительные расходы
на фундаментные работы,
вызванные тем, что толщина
внешней стены из
газосиликатного блока на 105 мм больше
Разница в толщине внешней стены
0,105 метра.
Соответственно на эту же величину
увеличивается толщина
ростверка фундамента.
Высота ростверка фундамента - 0,60 метра.
Периметр фундамента под внешние
стены 76,00 пог.
Дополнительное кол-во м3 бетона
0,105 х 0,60 х 76 = 4,80 м3
Стоимость бетона В22,5 - 4 200 руб/м3
Стоимость фундам. работ - 5 000 руб/м3
Дополнительные расходы на фундамент
4,80 х (4 200 + 5 000) = 44 160 рублей

-

Стоимость проекта дома Базовая стоимость проекта- 46 000 рублей.
                     проект бесплатно
Итого:      площадь внешних стен за вычетом
оконных и дверных проёмов - 309 м2
затраты на материалы стен и работы
309 х (1 050 + 150 + 64,50+
+ 262 + 938) = 761 531 рубля

доп. затраты на фундамент - 44 160 рублей
затраты на проект дома - 46 000 рублей


761 531 + 44 160 + 46 000 =
851 691 рублей
площадь внешних стен за вычетом
оконных и дверных проёмов - 309 м2
затраты на материалы стен и работы
309 х (1 625,00 + 240 + 32,00 + 25+
+ 33 + 54 + 750) = 852 531 рублей





итого
 852 531 рублей

Итого, выбор в пользу применения более качественного стенового материала - керамических блоков Керакам Kaiman30, при строительстве в городе Сергиев Посад дома по проекту 97-36, окажется не дороже.


При этом, необходимо понимать, что мы сравниваем не сравнимое:
    Проекты домов бесплатно, при покупке керамических блоков Керакам СуперТермо30.
  1. Термическое сопротивление стены с применением блока Керакам Kaiman30 заметно выше чем при использовании газосиликатных блоков D500
  2. Прочность керамических блоков Керакам Kaiman30 в 1,5-2 раза выше прочности газосиликатных блоков D500
  3. Керамика - это абсолютно экологически чистый материал;
  4. При строительстве из керамики нет необходимости выдерживать технологическую паузу в 12 месяцев для установления нормативного процента влажности, перед тем как приступать к отделке стен. С завода газосиликатный блок поступает с массовым содержанием влаги 35-40% и потребуется не менее года прежде чем избыточная влага выйдет из газосиликатных блоков. В процессе выхода влаги происходит усадка материала, поэтому до установления нормативного  значения влажности (для газосиликата это 6%) нельзя приступать к отделочным работам.
  5. Толщина внешней стены из керамических блоков меньше на 105мм, чем меньше величина откоса окна, тем больше света проникает в помещение, через один и тот же проём.

Общую информацию о керамическом блоке Керакам Kaiman 30 смотрите в статье Лучшие проекты домов из самого теплоэффективного керамического блока Керакам Kaiman 30.
