Трёхслойные кладки, особенности устройства, достоинства и недостатки.


Проекты домов бесплатно, при покупке керамических блоков Керакам СуперТермо30.

Традиционно наибольшей популярностью пользуются проекты загородных домов, в качестве материала внешних стен которых применена керамика или дерево, в последние годы всё большим спросом начинают пользоваться проекты домов из газобетона.

Рассмотрим каждый из стеновых материалов в конструкциях, с приведением стоимости одного квадратного метра.

Керамические стеновые материалы

Одним из самых старейших представителей этого вида является полнотелый кирпич. К его преимуществам можно отнести прочность марка на сжатие М100-М150, долговечность, технологичность, огромный опыт применения, и как следствие большое количество специалистов - каменщиков. Основным минусом полнотелого кирпича является недостаточно хорошие показатели теплопроводности λ=0,6 Вт/(м К), в результате чего полнотелый кирпич в конструкции внешних стен без теплоизоляционного слоя не применяется.

Стеновые конструкции, в которых возможно применение полнотелого кирпича.

Трёхслойная кирпичная кладка (термическое сопротивление конструкции 3,07 м2*С/Вт).

  1. монолитно-армированный пояс.
  2. железобетонная плита перекрытия.
  3. внешняя стена из полнотелого кирпича, керамического или силикатного.
  4. теплоизоляционный слой 100-120мм, в качестве которого можно применить минераловатные плиты или пенополистирольные плиты, как вспененного полистирола, так и экструдированного, благодаря лучшим параметрам паропроницаемости большее распространение в трёхслойных кладках получили минераловатные теплоизоляционные материалы.
  5. базальто-волокнистые связи с фиксирующим кольцом, кольцо необходимо для плотного прижимания теплоизоляционной плиты к поверхности кирпичной стены, расход 5 штук/м2.
  6. кладка из лицевого кирпича, выполняется с выполнением вентиляционного зазора 30-50мм.

* - необходимо устройство вентиляционного зазора между слоем теплоизоляции и лицевой кладкой, с обеспечением свободной циркуляции воздуха в вент. зазоре.

 Преимущества и недостатки.

Конструкция удовлетворяет современнным нормам по теплосбережению. Применение эффективной теплоизоляции позволяет уменьшить толщину стены, что уменьшает нагрузку на грунт. Недостатки: относительно непродолжительный срок службы теплоизоляции и сложность конструкции.

Калькуляция расходов на возведение трёхслойной кладки.

Материалы:

Материал

Кол-во на м2

Цена с доставкой

Сумма (руб)

керамический полнотелый кирпич М100

156 шт

12,00 руб/шт

1 872,00

кладочный раствор несущей стены

0,1 м3

3 000 руб/м3

300,00

минераловатные плиты ТехноБлок, #100мм, плотность 80кг/м3

0,1 м3

2 100 руб/м3

210,00

гибкие связи базальтовые

5 шт

11,77 руб/шт

58,85

лицевой кирпич, красный 250х120х65 мм

52 шт

15 руб/шт

780,00

кладочный раствор лицевой кладки

0,023 м3

3 000 руб/м3

69,00

Итого материалы - 3 289,85 рублей/м2.

Работы:

Виды работ

Кол-во на м2

Стоимость

Сумма (руб)

кладка несущей стены толщиной 380мм

0,38м3

2 500 руб/м3

950,00

монтаж теплоизоляционного слоя

1

200 руб/м2

200,00

лицевая кладка

1

1 500 руб/м2

1 500,00

Итого работы - 2 650,00 рублей/м2.

Итого материалы и работы - 5 939,85 рублей/м2.

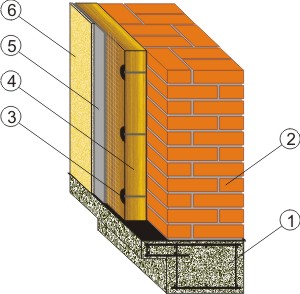

Фасад мокрого типа (термическое сопротивление конструкции 3,07 м2*С/Вт).

  1. монолитно-армированный пояс с устройством упора.
  2. полнотелый керамический кирпич, также это может быть силикатный кирпич.
  3. дюбели для крепления фасадной теплоизоляции, расход 6-7 штук/м2.
  4. теплоизоляционный слой 100-120мм, в качестве которого можно применить минераловатные плиты или пенополистирольные плиты, как вспененного полистирола, так и экструдированного, благодаря лучшим параметрам паропроницаемости большее распространение в коттеджном строительстве получили минераловатные теплоизоляционные материалы.
  5. слой армирующей шпаклёвки с армирующей сеткой.
  6. декоративная штукатурка, клинкерная плитка, облицовочный камень.

Преимущества и недостатки.

Конструкция удовлетворяет современнным нормам по теплосбережению. Применение эффективной теплоизоляции позволяет уменьшить толщину стены, что уменьшает нагрузку на грунт. К недостаткам можно отнести ограниченный срок службы конструкции, нормативный срок эксплуатации фасадов мокрого типа до капитального ремонта 25 лет.

Калькуляция расходов на устройство фасада мокрого типа.

Материалы:

Материалы

Кол-во на м2

Цена с доставкой

Сумма (руб)

полнотелый керамический кирпич М100

156 шт

12,00 руб/шт

1 872,00

кладочный раствор несущей стены

0,1 м3

3 000 руб/м3

300,00

штукатурный слой 10мм

20 кг

9,10 руб/кг

182,00

грунтовка ГлимсГрунт

0,2 л

46 руб/л

9,20

клей для фасадной теплоизоляции Глимс-КФ

6 кг

21 руб/кг

126,00

минераловатные плиты ТехноФас, #100-120мм, плотность - 145кг/м3

0,1 м3

4 700 руб/м3

470,00

дюбели для фасадной теплоизоляции

7 шт

6,10 руб/шт

42,70

армирующая шпаклёвка Глимс-StyroПрайм, # 2,5мм

3,75 кг

26,70 руб/кг

100,13

армирующая фасадная сетка 10х10мм

1,1 м2

36 руб/м2

39,60

грунтовка Глимс-Грунт

0,15 л

46 руб/л

6,90

фасадный монтажный клей Глимс-RealFix

6 кг

20,80 руб/кг

124,80

клинкерная плитка

1 м2

2 000 руб/м2

 2 000,00

Итого материалы - 5 273,33 рублей/м2.

Работы:

Виды работ

Кол-во на м2

Стоимость

Сумма (руб)

кладка несущей стены толщиной 380мм

0,38м3

2 500 руб/м3

950,00

нанесение штукатурного слоя 10мм

1

400 руб/м2

400,00

монтаж теплоизоляционного слоя

1

400 руб/м2

400,00

нанесение армирующего слоя с сеткой

1

300 руб/м2

300,00

монтаж клинкерной плитки с затиркой швов

1

800 руб/м2

800,00

Итого работы - 2 850,00 рублей/м2.

Итого материалы и работы - 8 123,33 рублей/м2.

Добиться обеспечения норм СНиП 23-02-2003 "Тепловая защита зданий" без теплоизоляционного слоя в конструкции, возможно, применив керамические крупноформатные поризованные блоки.

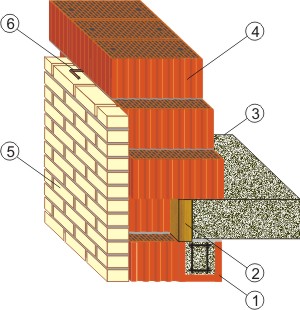

Конструкция внешней стены из керамических крупноформатных поризованных блоков Керакам СуперТермо30 (термическое сопротивление конструкции 3,284 м2*С/Вт).



  1. П-образный керамический поризованный блок выступающий в качестве опалубки монолитно-армированного пояса.
  2. теплоизоляционный слой: минераловатный утеплитель, экструдированный пенополистирол, вспененный пенопоплистирол.
  3. железобетонная плита перекрытия.
  4. керамический крупноформатный керамический блок Керакам СуперТермо30, в качестве кладочного раствора применяется "тёплый" кладочный раствор ЛМ21.
  5. кладка из лицевого кирпича.
  6. базальто-волокнистые связи, расход 5 штук/м2.







Преимущества и недостатки.

Конструкция удовлетворяет современнным нормам по теплосбережению, без применения эффективной теплоизоляции. Реальный срок эксплуатации дома до кап.ремонта 100 лет. За счёт крупного формата увеличивается скорость монтажных работ, уменьшается количество кладочного раствора, применение "тёплого" кладочного раствора устраняет мостики холода в кладке. Высокий процент пустотности уменьшает нагрузку на грунт. Благодаря примению самых теплоэффективных (Протокол испытаний СТ30 по теплопроводности), среди производимых в России, керамических блоков Керакам суперТермо30, уменьшается общая толщина стены, это делает возможным уменьшить толщину ленты фундамента, как следствие, существенным образом снижаются затраты на строительство.

Калькуляция расходов на возведение кладки с применением крупноформатных поризованных блоков Керакам СуперТермо30 Российского производства.

Материалы:

Материал Кол-во на м2 Цена с доставкой Сумма (руб)
керамический крупноформатный блок Керакам СуперТермо30

17,1 шт

99,00 руб/шт

1 692,90

"тёплый" кладочный раствор ЛМ21 для несущей стены

1 м2

240 руб/м2

240,00

стеклотканевая сетка для экономии раствора

2,3 м2

12,50 руб/м2

29,00

базальтоволокнистые связи

5 шт

6,40 руб/шт

32,00

лицевой кирпич, красный 250х120х65 мм

52 шт

15,00 руб/шт

780,00

кладочный раствор лицевой кладки

0,023 м3

3 000 руб/м3

69,00

Итого материалы - 2 842,90 рублей/м2.

Работы:

Виды работ

Кол-во на м2

Стоимость

Сумма (руб)
кладка несущей стены толщиной 300мм

0,30 м3

1 500 руб/м3

450,00

лицевая кладка

1 м2

1 500 руб/м3

1 500,00

Итого работы - 1 950,00 рублей/м2.

Итого материалы и работы - 4 792,90 рублей/м2.

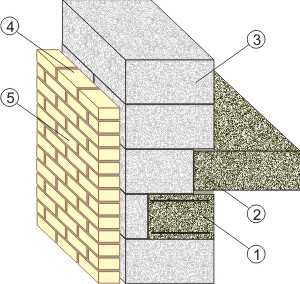

Конструкция внешней стены из газосиликатных блоков (термическое сопротивление конструкции 3,174 м2*С/Вт).

  1. монолитно-армирующий пояс.
  2. плита перекрытия.
  3. газосиликатный блок, в качестве кладочного раствора применяется монтажный клей.
  4. базальто-волокнистые связи, расход 5 штук/м2.
  5. кладка из лицевого кирпича.

* - необходимо устройство вентиляционного зазора между несущей стеной из газосиликатных блоков и лицевой кладкой, с обеспечением свободной циркуляции воздуха в вент. зазоре.

** - из-за низкой марки прочности (М25-35), согласно инструкции производителя, требуется выполнение армирования всего периметра, для каждого 4-го ряда кладки.










Преимущества и недостатки.

Конструкция удовлетворяет современнным нормам по теплосбережению, без применения эффективной теплоизоляции. Реальный срок эксплуатации дома до кап.ремонта более 50 лет (ограничен реальными сроками эксплуатации домов из газосиликатных блоков). За счёт крупного формата увеличивается скорость монтажных работ, уменьшается количество кладочного раствора, монтаж блоков на клеевые смеси с толщиной кладочного слоя 2-4 мм уменьшает площадь мостиков холода в кладке. Относительно низкая плотность газосиликата снижает нагрузку на грунт.
К недостаткам можно отнести невысокие прочностные характеристики, как следствие, требуется порядное армирование всего периметра кладки, а также усиленное армирование оконных и дверных проёмов.

Калькуляция расходов на возведение кладки с применением газосиликатных блоков.

Материалы:

Материал Кол-во на м2 Цена с доставкой Сумма (руб)
газосиликатные блоки D500 B2,5 (М35) (толщина несущей стены 450мм)

0,45 м

3 600 руб/м3

1 620,00

монтажный клей при толщине 2 мм

1 м2

150 руб/м2

150,00

гибкие базальтовые связи

5 шт

12,90 руб/шт

64,50

лицевой кирпич, красный 250х120х65 мм

52 шт

15 руб/шт

780,00

кладочный раствор лицевой кладки

0,023 м3

3 000 руб/м3

69,00


Итого материалы - 2 683,50 рублей/м2.

Работы:

Виды работ

Кол-во на м2

Стоимость

Сумма (руб)
кладка несущей стены толщиной 450мм с учётом работ и материалов для порядного армирования

0,45 м

1 800 руб/м3

810,00

лицевая кладка

1 м3

1 500 руб/м2

1 500,00


Итого работы - 2 610,00 рублей/м2.

Итого материалы и работы - 5 293,50 рублей/м2.

Перейти в каталог проекты домов.

Проничев Владислав Юрьевич
01.05.15г.
