Здравствуйте. Насколько целесообразно везти в Новосибирск ваш 30 блок? Наверно цена будет запредельной, у нас есть фирма *КераНИКА* они продают под заказ, возят откуда то керамические блоки типа ваших, Porotherm-38. Цена 134 руб/шт. Это не одно и тоже ?

Здравствуйте, Александр.

Безусловным лидером Российского рынка керамических стеновых материалов является Самарский завод СККМ, выпускающий свою продукцию под брендом Керакам. Продукция этого завода, а именно линейки СуперТермо не имеет аналогов в России.

Линейка СуперТермо впервые была представлена в 2009 году с тех пор были возведены сотни тысяч квадратных метров жилья. СуперТермо30 успешно применяется при строительстве малоэтажного и многоэтажного жилья.

Инженеры продолжают совершенствовать конструкцию керамического блока. Одним из направлений в котором ведётся работа - это оптимизация геометрии пустот в купе с подбором состава глины и технологических процессов. Это позволяет добиваться всё более лучших показателей по теплосбережению.

К выставке Отечественные строительные материалы, которая проходила в конце января 2017 года завод СККМ подготовил выпуск 3-го поколения блоков линейки СуперТермо (Керакам Kaiman 30) с ещё более совершенной решёткой пустот, позволяющей улучшить и без того выдающиеся теплотехнические характеристики керамического блока.

Для начала определим требуемое термическое сопротивление для внешних стен жилых зданий для города Новосибирск, а также создаваемое термическое сопротивление рассматриваемыми конструкциями.

Способность конструкции сохранять тепло определяется таким физическим параметром как термическое сопротивление конструкции (R, м²*С/Вт).

Определим градусо-сутки отопительного периода, °С ∙ сут/год, по формуле (СНиП "Тепловая защита зданий") для города Пермь.

ГСОП = (t_в - t_от)z_от,

 где,
t_в - расчетная температура внутреннего воздуха здания, °С, принимаемая при расчете ограждающих конструкций групп зданий указанных в таблице 3 (СНиП "Тепловая защита зданий"): по поз. 1 - по минимальным значениям оптимальной температуры соответствующих зданий по ГОСТ 30494 (в интервале 20 - 22 °С);
t_от - средняя температура наружного воздуха, °С в холодный период, для г. Новосибирск значение -8,1 °С;
z_от - продолжительность, сут/год, отопительного периода, принимаемые по своду правил для периода со среднесуточной температурой наружного воздуха не более 8 °С, для города Новосибирск значение 221 суток.

ГСОП = (20- (-8,1))*221 = 6 210,1 °С*сут.

Значение требуемого термического сопротивления для внешних стен жилых зданий определим по формуле (СНиП "Тепловая защита зданий)

R^тр₀=а*ГСОП+b

 где,
R^тр₀ - требуемое термическое сопротивление;
а и b - коэффициенты, значения которых следует принимать по данным таблицы №3 СНиП "Тепловая защита зданий" для соответствующих групп зданий, для жилых зданий значение а следует принять равным 0,00035, значение b - 1,4

R^тр₀=0,00035*6 210,1,5+1,4 = 3,57 м²*С/Вт

Формула расчета условного термического сопротивления рассматриваемой конструкции:

R₀= Σ δ_n/λ_n + 0,158

где,
Σ – символ суммирования слоёв для многослойных конструкций;
δ - толщина слоя в метрах;
λ - коэффициент теплопроводности материала слоя при условии эксплуатационной влажности;
n - номер слоя (для многослойных конструкций);
0,158 - поправочный коэффициент, который для упрощения можно принять как константу.

Формула для расчёта приведённого термического сопротивления.

R^r₀= R₀ х r

где,
r – коэффициент теплотехнической однородности конструкций, имеющих неоднородные участки (стыки, теплопроводные включения, притворы и т.д.)

Согласно стандарта СТО 00044807-001-2006 по Таблице № 8 значение коэффициента теплотехнической однородности r для кладки из крупноформатных пустотелых пористых керамических камней следует принять равным 0,98.

При этом, обращаю Ваше внимание на то, что данный коэффициент не учитывает то, что

1. мы рекомендуем вести кладку с применением тёплого кладочного раствора (этим существенно нивелируется неоднородность на стыках);
2. в качестве связей несущей стены и лицевой кладки мы используем не металлические, а базальтопластиковые связи, которые буквально в 100 раз меньше проводят тепло, чем стальные связи (этим существенно нивелируются неоднородности образующихся за счёт теплопроводных включений);
3. откосы оконных и дверных проёмов, согласно нашей проектной документации дополнительно утепляются экструдированным пенополистиролом (что нивелирует неоднородность в местах оконных и дверных проёмов, притворов).

Из чего можно сделать вывод - при выполнении предписаний нашей рабочей документации коэффициент однородности кладки стремится к единице. Но в расчёте приведённого термического сопротивления R^r₀ мы всё-таки будем использовать табличное значение 0,98.

R^r₀ должно быть больше или равно R₀^{требуемое}.

Определяем режим эксплуатации здания, для того чтобы понять какой коэффициент теплопроводности λ_а или λ_в принимать при расчёте условного термического сопротивления.

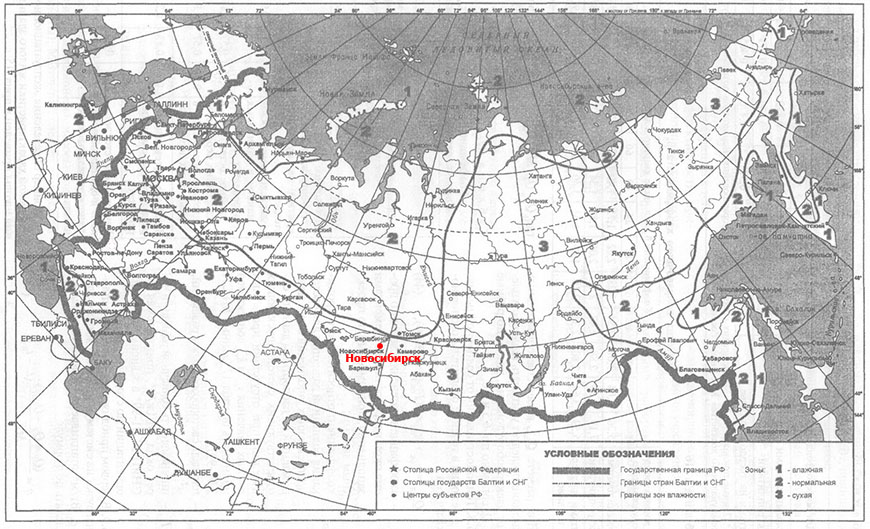

Методика определения режима эксплуатации подробно описана в СНиП "Тепловая защита зданий". Опираясь на указанный нормативный документ, выполним пошаговую инструкцию. 1-й шаг. Определим зону влажности региона застройки - г. Новосибирск используя Приложение В СНиП "Тепловая защита зданий".

Согласно таблице город Новосибирск находится в пределах зоны 2 (нормального климата). Принимаем значение 2 - нормальный климат. 2-й шаг. По Таблице №1 СНиП "Тепловая защита зданий" определяем влажностный режим в помещение. При этом, обращаю внимание, в отопительный сезон влажность воздуха в помещение падает до 15-20%. В отопительный период влажность воздуха необходимо поднимать хотя бы до 35-40%. Комфортной для человека считается влажность 40-50%. Для того чтобы поднять уровень влажности необходимо проветривать помещение, можно использовать увлажнители воздуха, поможет установка аквариума.

Согласно Таблице 1 влажностный режим в помещение в отопительный период при температуре воздуха от 12 до 24 градусов и относительной влажности до 50% - сухой. 3-й шаг. По Таблице №2 СНиП "Тепловая защита зданий" определяем условия эксплуатации. Для этого находим пересечение строки со значением влажностного режима в помещение, в нашем случае - это сухой,  со столбцом влажности для города Новосибирск, как было выяснено ранее - это значение нормальный.

Резюме. Согласно методики СНиП "Тепловая защита зданий" в расчёте условного термического сопротивления (R0) следует применять значение при условиях эксплуатации А, т.е. необходимо использовать коэффициент теплопроводности λа. Здесь можно посмотреть Протокол испытаний на теплопроводность для керамических блоков Керакам Kaiman 30. Значение коэффициента теплопроводности λа Вы сможете найти в конце документа. Значение коэффициента теплопроводности λа для блоков Поротерм 38 GL (самые "теплые" из всех 38 блоков данного производителя) можно найти в протоколе испытаний на сайте производителя, оно составляет 0,162 Вт/м*С

Рассмотрим кладку внешней стены, с применением керамических блоков Керакам Kaiman 30 и Поротерм 38 GL, облицованную керамическим пустотелым кирпичом.   Для варианта использования керамического блока Керакам Kaiman 30 общая толщина стены без учёта штукатурного слоя 450мм (300мм керамический блок Керакам СуперТермо30 + 30мм технологический зазор, заполняемый цементно-перлитовым раствором + 120мм лицевая кладка).  Для варианта использования керамического блока Поротерм38 GL общая толщина стены без учёта штукатурного слоя 530мм (380мм керамический блок Керакам СуперТермо38 + 30мм технологический зазор, заполняемый цементно-перлитовым раствором + 120мм лицевая кладка). 1 слой (поз.1) – 30мм теплоизоляционная цементно-перлитовая штукатурка (коэффициент теплопроводности 0,18 Вт/м*С).  2 слой (поз.2) – 300мм кладка стены с применением блока Керакам Kaiman 30 (коэффициент теплопроводности кладки в эксплуатационном состояние А 0,094 Вт/м*С) или 380мм кладка стены с применением блока Поротерм38 GL(коэффициент теплопроводности кладки в эксплуатационном состояние 0,162 Вт/м*С) 3 слой (поз.4) - 30мм лёгкая цементно-перлитовая смесь между кладкой керамического блока и лицевой кладкой (плотность 200 кг/м3, коэффициент теплопроводности при эксплуатационной влажности менее 0,12 Вт/м*С) и 30мм в случае выбора Поротерм38 GL. 4 слой (поз.5)– 120мм кладка стены с применением щелевого облицовочного кирпича (коэффициент теплопроводности кладки в эксплуатационном состояние 0,45 Вт/м*С. поз. 3 - тёплый кладочный раствор поз. 6 - цветной кладочный раствор.

Считаем условное термическое сопротивление R₀ для рассматриваемых конструкций.

Конструкция внешней стены в которой использован блок Керакам Kaiman 30

R₀=0,03/0,18+0,3/0,094+0,03/0,12+0,12/0,45+0,158=4,03 м²*С/Вт

Конструкция внешней стены в которой использован блок Porotherm38

R₀=0,03/0,18+0,38/0,162+0,03/0,12+0,12/0,45+0,158=3,19 м²*С/Вт

Считаем приведённое термическое сопротивление R^r₀ рассматриваемых конструкций.

Конструкция внешней стены в которой использован блок Керакам Kaiman 30

R^r_{0 ст30}=4,03 м²*С/Вт * 0,98 = 3,95 м²*С/Вт

Конструкция внешней стены в которой использован блок Porotherm38

R^r_{0 GL38}=3,19 м²*С/Вт * 0,98 = 3,13 м²*С/Вт

 Как видно, только в варианте стены из Керакам Kaiman 30, приведённое термическое сопротивление выше требуемого термического сопротивления для города Новосибирск, а это означает, что только конструкция стены из Керакам Kaiman 30 удовлетворяют СНиП "Тепловая защита зданий" для города Новосибирск.
 Применение блоков Поротерм 38 GL не обеспечивает нормативы СНиП "Тепловая защита зданий" для города Новосибирск, что означает повышенные теплопотери и сверхнормативный расход финансов на отопление, другими словами применяя Поротерм 38 GL Вы будите банально топить улицу, а не построенный дом.

Ниже представлен расчёт затрат на возведение одного квадратного метра внешней стены с применением сравниваемых материалов, а также разница в затратах на фундамент, т.к. при выборе керамического блока с толщиной 380мм толщина стены фундамента увеличится на 80мм. Исходные условия.    Общая площадь дома – 120,2 м2. Площадь внешних стен за вычетом оконных и дверных проёмов – 138 м2. Периметр ленты фундамента под внешние стены  – 36,8 погонных метров. Рассмотрим версию с ленточным монолитным железобетонным фундаментом.    Отделка фасада - облицовочный кирпич. Стоимость керамического блока Керакам Kaiman 30 с учётом доставки в город Новосибирск - 157 руб/шт Стоимость керамического блока Поротерм 38 GL с доставкой в город Новосибирск - 134 руб/шт.   Сравнение затрат на строительство керамического блока Поротерм 38 GL и Керакам Kaiman 30   Керамический блок конкурентов (380мм) Керамический блок Керакам Kaiman 30 (300мм) Стоимость керамических блоков на 1м2 кладки  1м2 кладки - 18,6 блоков цена блока с доставкой 134 руб/шт 1м2 = 18,6 х 134 = 2 492,40 руб/м2 1м2 кладки - 17,1 блоков цена блока с доставкой 157 руб/шт 1м2 = 17,1 х 157 = 2 684,70 руб/м2 Стоимость раствора на 1м2 кладки 304 руб/м2  240 руб/м2 Стоимость работ на 1 м2 кладки 1м3 кладки - 2 500 рублей 1м2 кладки = 2 500 х 0,38 = 950 руб/м2     1м3 кладки - 2 500 рублей  1м2 кладки = 2 500 х 0,3 = 750 руб/м2  Дополнительные расходы на фундаментные работы      увеличение толщины ленты фундамента - 0,08м высота ленты  фундамента - 1,9 метра периметр фундамента - 36,8 пог.метров дополнительное кол-во м3 бетона   0,08 х 1,9 х 36,8 = 5,6 м3 стоимость бетона В22,5 - 3 800 руб/м3 стоимость фундам. работ - 5 000 руб/м3 дополнительные расходы на фундамент 5,6 х (3 800 + 5 000) = 49 280 рублей                        - Стоимость проекта дома базовая стоимость проекта - 30 000 рублей доработка проекта под 380мм - 25 000 рублей итого = 30 000 + 25 000 = 55 000 рублей        проект бесплатно Итого:      площадь внешних стен за вычетом оконных и дверных проёмов - 138 м2 затраты на материалы стен и работы 138 х (2 492,40 + 304 + 950) = 517 003 рублей доп. затраты на фундамент - 49 280 рублей затраты на проект дома - 55 000 рублей итого   517 003 + 49 280 + 55 000 = 621 283 рублей площадь внешних стен за вычетом оконных и дверных проёмов - 138 м2 затраты на материалы стен и работы 138 х (2 684,70 + 240 + 750) = 507 109 рублей итого   507 109 рублей        Итого, выбор в пользу керамических блоков Керакам Kaiman 30, при строительстве дома в Новосибирске по проекту 87-85, позволит снизить затраты на строительство на  114 174 рубля!

 При этом необходимо понимать:

1. Дома, построенные с применением керамических блоков Керакам Kaiman 30 полностью отвечают СНиП;

2. Поскольку Вы планируете возводить внешние стены не раньше лета 2017 года, у Вас есть возможность построить свой дом из самого совершенного на тот момент керамического блока СуперТермо 3-го поколения (Керакам Kaiman 30, цена на этот блок ожидается такой же как и на блок СуперТермо30, относящийся ко 2-му поколению сверх тёплых керамических блоков;
3. Рассматриваемые Вами блоки конкурентов в любом случае являются продуктом прошлого поколения, при этом, построенный дом не будет соответствовать требованиям СНиП Тепловая защита зданий, те дом будет холоднее, а Ваши затраты выше.

Общая информация о керамическом блоке Керакам СуперТермо30 в статье - Лучшие проекты домов из самого теплоэффективного керамического блока Керакам Kaiman 30.

Все проекты, включённые в акцию Проект дома бесплатно представлены на странице Современные проекты экономичных домов.
